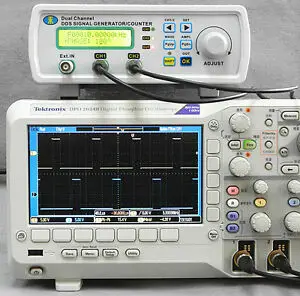

ЭтоMHS-5200A 25 МГц
С программным обеспечением ПК, может сделатьПроизвольной волны.
MHS-5200A серии инструментов с использованием больших интегральных цепей и высокоскоростного микропроцессора FPGA MCU, Внутренняя схема, чтобы принять технологию поверхностного монтажа значительно увеличила уровень шума и срок службы прибора. Интерфейс дисплея с помощью LC1602 ЖК-дисплея делится на две линии, верхняя линия показывает частоту тока, следующая линия отображает дополнительные параметры или функциональную переменную и гибкое использование настройки флип-ключа, значительно Улучшенная работоспособность; генерация сигнала прибора, Сканирование сигналов, А также использование измерения параметров имеет большие преимущества, является электронным инженером, электронными лабораториями, производственными линиями и обучающими, исследованиями и идеальным испытанием, измерительным оборудованием.
Стоит отметить, что у нас есть два канала полностью независимы, максимальная частота может достигать 25 МГц.
MHS-5200A модель прибора последних двух цифр 00 обозначает ограничения (МГц) частоты синусоидальной волновой инструмент на модели.
Пример: MHS-5200A (6 МГц), 6 МГц означает модельную синусоидальную выходную частоту до 6 МГц
1, технология прямого цифровой синтез (DDS), конструкция FPGA, низкое энергопотребление;
2, двойной выход, может работать в синхронизации фазы регулируемый;
3, с до 600 секунд линейной и логарифмической функции развертки;
4, с синусоидальной волной, основная функция волны треугольной формы, квадратная волна, рост пилозуба, падение пилозуба и переменный рабочий цикл импульсной волны, но также имеет 16 наборов произвольной формы, подгонянной пользователем;
5, с M0 ~ M9 всего 10 наборов параметров, сохраненных битов M0 загрузки автоматически переносится из данных;
6, при 15 МГц или меньше, самый острый до 15Vp-p, более 12 МГц, самый большой достигающий 8Vp-p;
7, встроенный утонченный-20 дб аттенюатор достигает минимального амплитудного разрешения 1 мВ;
8, с 120% ~ + 120% функцией смещения постоянного тока;
9, импульсный рабочий цикл регулируется точно до 0.1%;
10, с четырьмя переменной разность фаз выходной сигнал от транзисторно-транзисторных логических схем;
11, имеет Измерение частоты, измерение периода, положительный и отрицательный импульс измерения ширины, измерения цикла службы и функция подсчета;
12, четыре дополнительных частоты измерения времени ворот, которые обеспечивают баланс между скоростью и точностью;
13, все параметрические эквалайзер калибровки могут быть выполнены с помощью внутренних процедур;
14. Мощные функции связи, полностью открытый протокол связи, вторичное развитие становится очень простым;
15, после подключения к ПК, ПК может быть использован для управления прибором, и может быть изменен на ПК произвольной формы сигнала, форма выходного сигнала загружена на инструмент.
16, эта модель машины может быть оснащена увеличением модуля питания, выходная амплитуда сигнала достигает 30Vpp, максимальный выходной ток достигает 1А;
Двойной одновременный выход 15 кГц, пиковое значение 5Vp-p синусоида
Двойной одновременный выход 15 кГц, пик к пику квадратной волны 5Vp-p
Двойной одновременный выход 15 кГц, пиковое значение треугольная волна 5Vp-p
CH2 канальный выход 15 кГц пиковое значение 15Vp-p синусоида
CH2 канальный выход 15 кГц пиковое значение 0.015Vp-p (ie 15mv) синусоида
CH2 канальный выход 15 кГц пиковое значение 0.016Vp-p (ie 16mv) Синусоидальная волна, ступенчатое значение может быть сделано 1 мВ, достаточно точно!
CH2 канальный выход 15 кГц пиковое значение 0.018Vp-p (ie 18mv) синусоида
CH1 выход канала 100 кГц пиковое значение 10Vp-p синусоида
CH1 выходное значение канала 10Vp-p пик 1 МГц синусоида
CH1 выходное значение канала 10Vp-p пик 6 МГц синусоида
CH1 выходное значение канала 8Vp-p пиковая 12 МГц синусоида
CH1 выходное значение канала 5Vp-p peak20MHz синусоида
CH1 выход канала value5Vp-p peak25MHz синусоида
Наше смещение сигнала может + 120%-120% регулировка, иллюстрация переднего смещения до 100%
Показано смещение вперед синусоидальной волны 120%
Наш рабочий цикл квадратная волна регулируется от 0.1% до 99.9% и 75% рабочий цикл показан квадратной волной
Разница в фазе канала между двумя из США 0-359 градусов регулируемое разность фазы 180 градусов просвечивается две синусоидальные волны
Показано разность фазы 180 градусов две квадратные волны
Наши машины могут быть программным обеспечением ПК, нарисовать любую волну, а затем сохранить его в машине, вы можете выводить произвольный сигнал сигнала
Измерение: Измерение частоты входного сигнала
Счетчик: накопенный входной сигнал N циклов
Измерение: измерение входного сигнала квадратной волны-Положительная ширина импульса
Измерение: измерение входного сигнала квадратной волны отрицательный импульс в ширину
Измерение: измерение рабочего цикла входного квадратного волнового сигнала
Измерение: измерение входного сигнала квадратной волны
Может выводить четыре TLL сигнальные волны, регулируемая фаза 0-359
Отгрузочная ведомость
