3 оси Mach3 USB интерфейсная плата(NPN) работает с Mach3. Импульсный двигатель 500 кГц

Описание

Особенности:

Полноскоростное подключение по USB.

До 3 осей, 500 кГц импульсный двигатель, который подходит для сервопривода или шагового двигателя.

2 входных порта ручной генерации импульсов (MPG) в режиме реального времени для 2 MPG одновременно. Когда MACH3 MPG установлен в многоступенчатом режиме, он имеет такую же производительность в реальном времени, как обрабатывающий центр с ЧПУ, плавно. Плата управления не имеет задержки и производительность механической системы полностью используется.

16 входных сигналов общего назначения, с особыми индикаторами, состояние входного сигнала может четко отображать.

8 Выход общего назначения, он может быть настроен как: шпиндель по часовой стрелке/CCW/Mist/Flood/VB script Программирование Управления.

PWM контроль шпинделя сигнала или шаг/Dir контроль шпинделя сигнала.

2 аналоговых входных порта для регулировки скорости обработки/скорости пробежки/скорости вращения шпинделя.

Светодиодный индикатор состояния может быть полезен, чтобы показать подключение USB, а также рабочие stauts миганием.

3 высокоскоростных оптопары (двухканальный) с 10 МГц, 28 основных оптопары для изоляции всех входных/выходных сигналов, этот недорогой дизайн может быть обеспечен высокой производительностью и стабильной системой.

Полностью поддерживает все версии Mach3, включая версию Mach3 R3.043.066. Поддержка серий Windows, включая Windows XP-Windows10 (32 бит/64 бит).

Нет необходимости устанавливать драйверы USB, его можно использовать после подключения к компьютеру.

Легкая обновление прошивки.

Предоставьте Полное руководство по установке, проиллюстрированное, подробное описание.

Разъем

USB интерфейс

3-осевой выходной сигнал (сигнал направления + сигнал шага):

10 МГц высокоскоростной оптрон изоляция * 10 каналов

Оптопара изоляция ШИМ контроль скорости вращения шпинделя выход сигнала * 1

/Оптопара изоляция универсальный выход * 8

Оптрон изолированный вход NPN * 16/вход питания

Мощность

Подключение по usb-кабелю

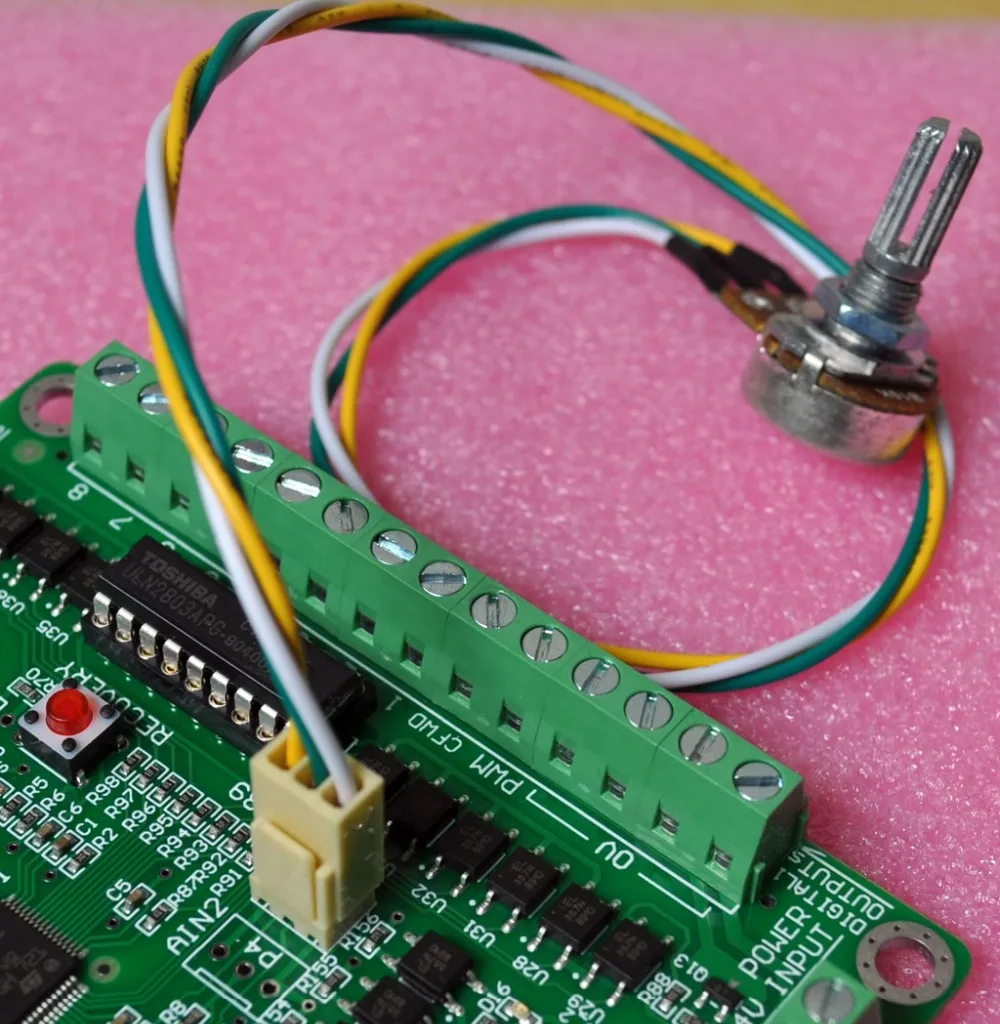

Внешний Ручка регулировки
