3 в 1 Многофункциональный al USB Виртуальный цифровой осциллограф на основе ПК полоса пропускания 20 м 2 канала с функцией анализатора спектра

100% новый и высококачественный

3 в 1 Многофункциональный, с функцией s цифрового осциллографа, анализаторов спектра и регистратора данных.

Хорошо продуманная полоса пропускания 20 м, частота дискретизации 48 м, 2 канала, чередование поддержки X, Y и X, Y чередование рисунка двухканального виртуального осциллографа, анализатора спектра и регистратора данных.

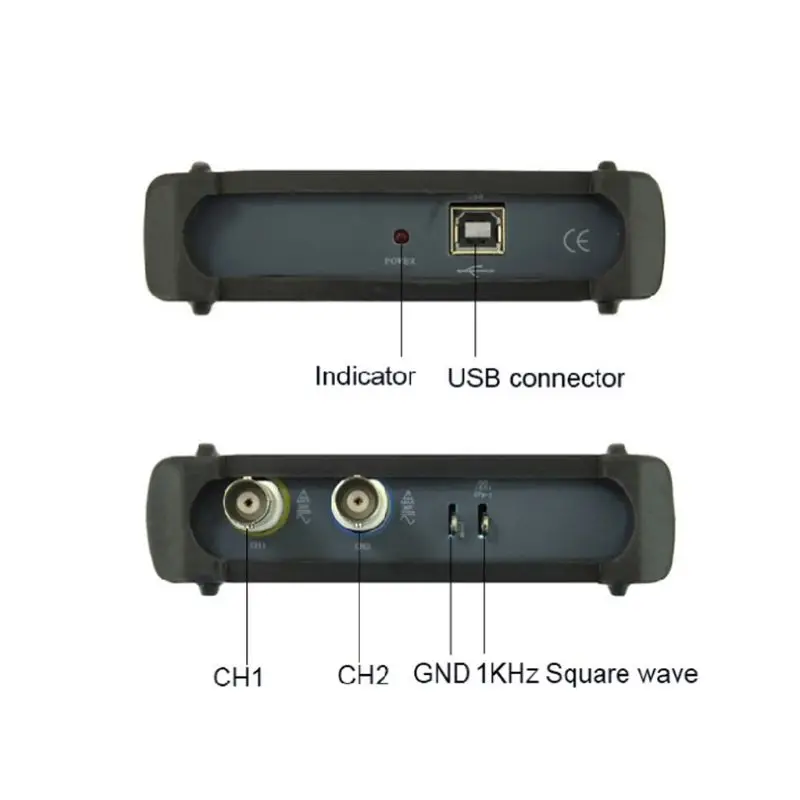

Устройство связывается с ПК через высокоскоростной USB2.0.

Usb-порт обеспечивает питание осциллографа и может использоваться в любое время и в любом месте.

Зонд осциллографа использует стандартный разъем BNC, а также может быть заменен 100X, или высоковольтный зонд и зонд.

Применяется для ремонта измерения электрического сигнала, сравнения сигнала.

Ремонт мобильного телефона, обнаружение сигнала электронных компонентов.

Исследования и обучение, исследования и разработки, встроенная системная отладка.

Небольшой размер и портативный, его можно положить непосредственно в компьютерную сумку, легко путешествовать и обучение.

Материал: металл, пластик

Размеры: app.130 x 110x60 см/51,18x43,31 x 23.62in

Цвет: белый

Количество: 1 комплект

Параметры продукта:

Цифровой осциллограф:

Каналы: 2

Сопротивление: 1mом 25pF

Муфта: AC/DC

Разрешение по вертикали: 8Bit

Диапазон усиления:-6 В ~ 6 в (зонд X1)

-60 В ~ 60 в (зонд X10)

Вертикальная Точность: ± 3%

Развертки диапазон: 1ns-20s

Вертикальная регулировка положения: 10 мВ/div-10/div (1 МОм)

Входная защита: диод, 50Vpk

Автоустановка: Да (от 10 Гц до 20 МГц)

Режим запуска: авто, нормальный и сигнал

Тип триггера: нет, поднимающийся край, падающий край, поднимающийся край или падающий край

Триггер: Да

Источник триггера: CH1, CH2

Размер буфера: 1 Мб/ч

Ширина ремешка: 20 МГц

Максимальный образец: 48 мс/с

Выбор скорости образца: Да

Вертикальный режим: CH1, CH2, ADD, SUB, MUL

Режим отображения: X, Y-T и X-Y

Размеры: Да

Сохранение волн: Osc (частный), Excel и Bmp

Анализаторы спектра:

Каналы: 2

Ширина ремешка: 20 МГц

Алгоритм: FFT (18 окон), корреляция, спектр мощности

Измерение FFT: гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR

Фильтр обработки:

Пихтовый фильтр поддерживает произвольный диапазон методов выборки частоты, и прямоугольник, Бартлетт, треугольник, косин, ханнинг, Бартлет, ханнинг, гамминг, Блэкман, блэкман_харрис, Туки, нуттолл, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконных методов.

Поддержка фильтра IIR "Butterworth", "Chebyshev I", "Chebyshev II", "Elliptic" тип фильтра

Регистратор данных:

Канал: 2

Сопротивление: 1mом 25pF

Муфта: AC/DC

Разрешение по вертикали: 8Bit

Диапазон усиления:-6 В ~ 6 в (зонд X1)

-60 В ~ 60 в (зонд X10)

Образец: 1 канал: 1 K ~ 24 M Hz

2 канала: 1 K ~ 16 M Hz

Сохранить файл: максимум 4G, время записи, связанные с частотой дискретизации

Примечание:

Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не против, прежде чем сделать заказ.

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 x шланг

USB кабель (1 шт.);

2 х зонд

1 х диск
