3 зоны горячего воздуха оптическая прецизионная оптическая система выравнивания BGA паяльная станция для ремонта телефона

Описание

3 зоны горячего воздуха оптическая прецизионная оптическая система выравнивания BGA паяльная станция для ремонта телефона

Основная разница с G720:

A. различная система камеры с G720

B. G700 имеет 2 режима (поскольку мерки снимаются вручную, semi автоматическая машина для упаковки в), G720 имеют 5 режимов (поскольку мерки снимаются вручную, semi автоматическая машина для упаковки в де-припоя, пайка, SMT)

Технические характеристики:

1. верхний и нижний горячий инфракрасный нагреватель, который может нагреваться одновременно от верхней части он компонент к нижней части PCB; нижний инфракрасный нагреватель, контроль температуры в пределах ±1℃. 8 сегментный контроль температуры самостоятельно.

2. горячее воздушное Окружное Отопление для BGA и PCB в то же время, и большая площадь ИК нагреватель предварительного нагрева для нижней части PCB, чтобы избежать полностью деформации PCB во время переработы, верхние или нижние температурные зоны можно использовать отдельно и свободно комбинировать энергию вверх и более низкого нагревательного элемента.

3. утвержденная высокоточная K-type термопара с функцией управления закрытыми контурами и pid-параметрами самонастройка; 4 температурные кривые могут отображаться с функцией мгновенного анализа кривой и многогрупповыми пользовательскими данными; температура может быть протестирована точно через внешний интерфейс измерения, изгибы можно проверить, установить и правильно на сенсорном экране в любое время.

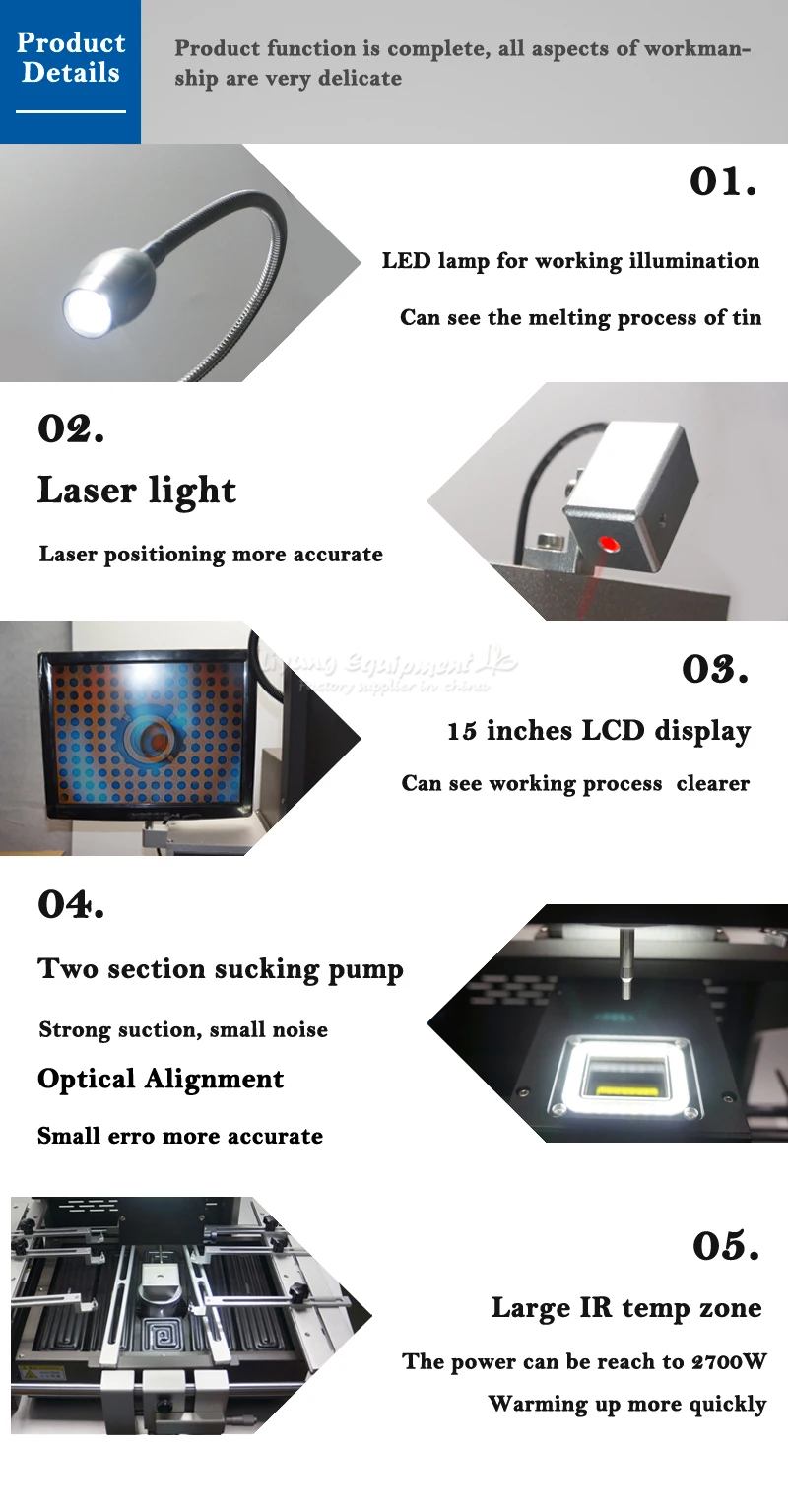

Точность оптическая система выравнивания

С помощью высокой четкости и регулируемой CCD цветной оптической системы выравнивания, луч Сплит, усиление, уменьшение, тонкая регулировка и автофокус с функцией, которая Автоматическая цветовая аберрация разрешение и регулировка яркости, Регулируемая контрастность изображения; оснащен 15 "ЖК-монитором высокой четкости.

Многофункциональная и гуманная операционная система

Использование интерфейса HD touch human-machine; Верхний обогрев головки и монтажная головка спроектированы 2 в 1; обеспечение многих видов титана сплава BGA tuyere может поворачиваться в 360 градусов для легкой установки и замены. X, Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ±0. 01 мм.

Более высокий уровень безопасности функция защиты от перегрузки

С функцией сигнализации, после паяльная станция bga машина может сигнализации самостоятельно. В случае превышения температуры цепь может автоматически ВЫКЛЮЧАТЬСЯ с двойной защитой от перегрева. температурный параметр с защитой паролем для предотвращения любой модификации.

Технология параметр

1	Мощность питания	Переменный ток 220в±10% 50/60Hz
2	Общая мощность	Макс 5300 W
3	Мощность нагревателя	Верхний Темп. зона 1200 Вт, вторая температура. зона 1200 Вт, ИК Темп. Зона 2700 Вт
4	Электротехнический материал	Двигатель + PLC smart temp. контроллер + цветной сенсорный экран
5	Контролирующий температуру	(Высокоточный K-sensor) (Закрытая петля), независимая температура. контроллер, точность может достигать ± 1℃
6	Размещения путь	V образный слот, поддержка печатной платы jigs может регулировать, лазерный свет делает быстрое центрирование и положение
7	Размер печатной платы	Макс 450 × 390 мм мин 10 × 10 мм
8	Применимый чипы	Макс 80 × 80 мм мин 1 × 1 мм
9	Габаритные размеры	L650×w630×h850mm
10	Температура Интерфейс	1 шт.
11	Вес машины	60 кг
12	Цвет	Серый
