30 канальный RGB dmx512 декодер светодиодная полоска dmx контроллер 60A dmx диммер драйвер pwm вход DC12-24V 30CH dmx декодер светильник управления

Добро пожаловатьИспользовать 30CH постоянный декодер, который использует преимущества расширенногоМикроэлектронные технологии управления. Эта технология меняетМеждународная мода DMX512/1990 стандартные цифровые сигналы управленияВ аналоговые сигналы управления. Есть 1 ~ 30 выходных каналов; каждыйКанал может достичь 256 уровней управления. Этот постоянный декодерИспользуется, когда DMX512 контрольное оборудование контролирует общий светодиодный свет.

Эксплуатационные характеристики продукта:

Входная мощность: DC9V~DC24V

Максимальный ток нагрузки: 2А/ч×30

Максимальная мощность нагрузки: 720 Вт (12 В) 1440 Вт (24 В)

Уровень серого выхода: 256

Входной сигнал: DMX512/1990

Выходной сигнал: 30 каналов постоянного ШИМ

Выход DMX: 30 каналов

Стандартный XLR-3 caron plug, RJ45

Размер: L255 * W82 * h42мм

Брутто Вес: 338 г

Посылка включает в себя:

1x 30CH DMX декодер
Руководство пользователя (1 шт.)

Основные функции:

Есть 30 выходных каналов, можно подключить с одиночными или RGB лампами;

0-100% выход затемнения, каждый канал 256 уровней серого цвета

Международный стандарт DMX512 входной протокол, код адреса, установленный DIP переключателями;

Широкий вход напряжения DC 9 V ~ DC 24 V;

Каждый занимает 30 DMX адресов.

Декодер поставляется с 16 видами тестовых моделей, 16 уровней для скорости изменения

Декодера, чтобы использовать:

Примечание: FUN = OFF (десятый код переключается вверх) означает, что принять Режим сигнала DMX512

Первая Настройка адреса DMX:
ВНабор декодеров адресного бит с помощью переключателя кодирования, из которых 1-9 дляУстановка адреса запуска переключателя бинарного числового кодаDMX512, первый-самая низкая позиция, девятый-этоВысокий
Код адреса может быть установлен на 255.

DMX512Начальный адресный код-это сумма переключателей 1-9, в то же времяПоверните обратную сторону кодового переключателя (вкл Установите в "1"), затем значениеБит может быть получен; переключатель кодирования (установить в "0"), значениеБит 0.

Выбор эффекта (кнопка переключения № 1-№ 4):

1, Push NO.1: Automat cycling.

2. Нажатие № 2: семицветное постепенное изменение цикла.

3. Нажатие № 1 и 2: RGB выцветает и выцветает

4. Нажмите № 3: Severn цвет Прыжки

5. Нажатие № 1 и 3:Цветная (RGB)Jumping.

6. Нажмите № 2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет.

8. Нажмите № 4: синий цвет.

9. Нажмите № 1 и 4: желтый.

10: Нажатие № 2 и 4:Фиолетовый.

11. Нажатие № 1 и 2 и 3:Светло-голубой.

12. Нажмите № 3 и 4: белый.

13. Нажатие № 1 и 3 и 4: семицветная постепенная смена цикла и прыжки.

14. Нажатие № 2 и 3 и rgb-цвет постепенно меняется и прыгает.

15. Нажмите № 1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки.

Выбор скорости (кнопочный переключатель № 5-№ 8)

1.Нажатие № 5: 0,5 секунд. 2. Нажмите № 6: 1 секунду. 3. Нажмите № 7: 1,5 секунд. 4. Нажмите № 8: 2 секунды.

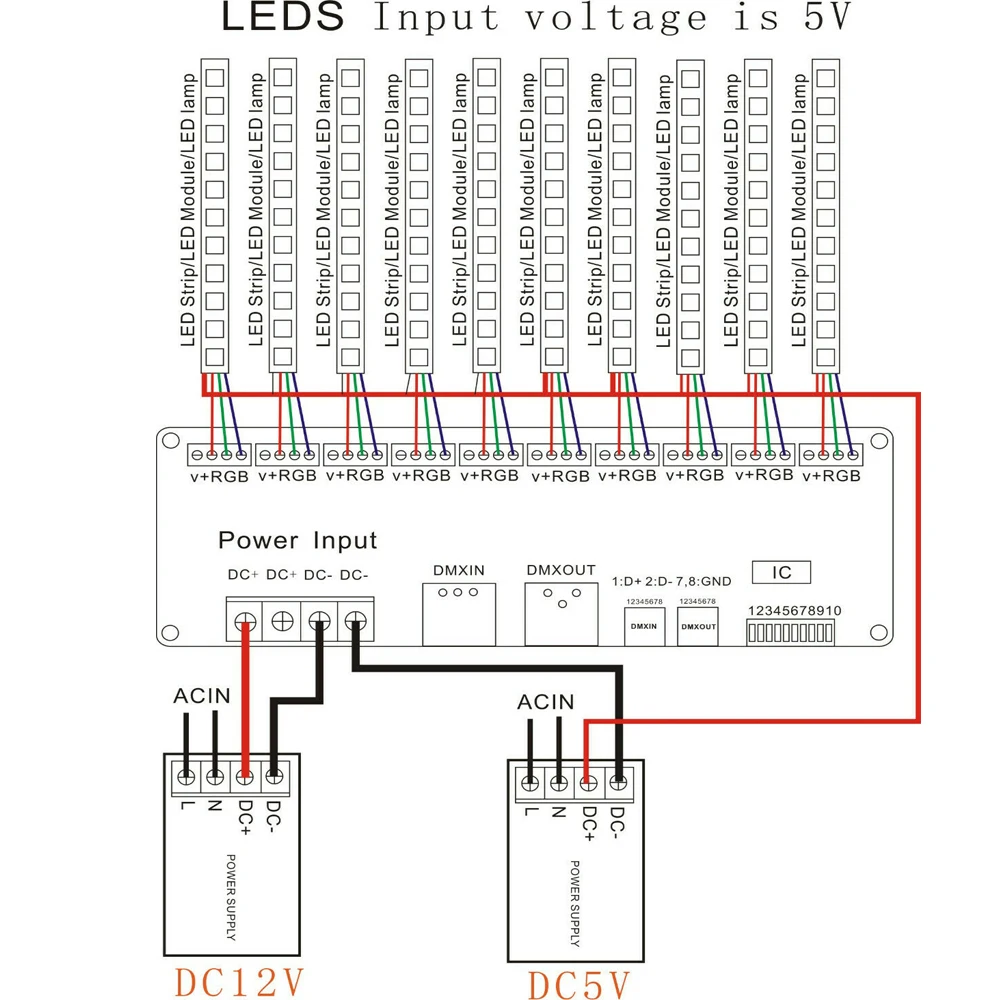

Схема подключения к системе:

Один RGB пульт дистанционного управления

DMX512 консоль + DMX мастер + DMX512 ПК программное обеспечение + МножественныеЦветная (RGB светодиодный контроллер

УстановкаПримечания:

※ Работает только в соответствии с 5 V-24 V, что обеспечивается соответствует управляемый основного питания, в противном случае контроллер будет поврежден.

※ Провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера подключены.

※Блок питания должен быть выключен при подключении электрических проводов,И его можно включить, пока не убедитесь, что провода подключеныПравильно и индикатор основной мощности в красном цвете-это освещение.

Controller контроллер должен работать в условиях хорошо вентилируемого, сухого, не коррозионного, без воспламеняющегося газа и ржавчины.

※Пожалуйста, проверьте проводы соединения регулярно, чтобы провода ПОСТАРЕЛИ,Ржавчина и поврежденная изоляционная прокладка могут быть заменены своевременно

Простое Устранение неисправностей и техническое обслуживание:
