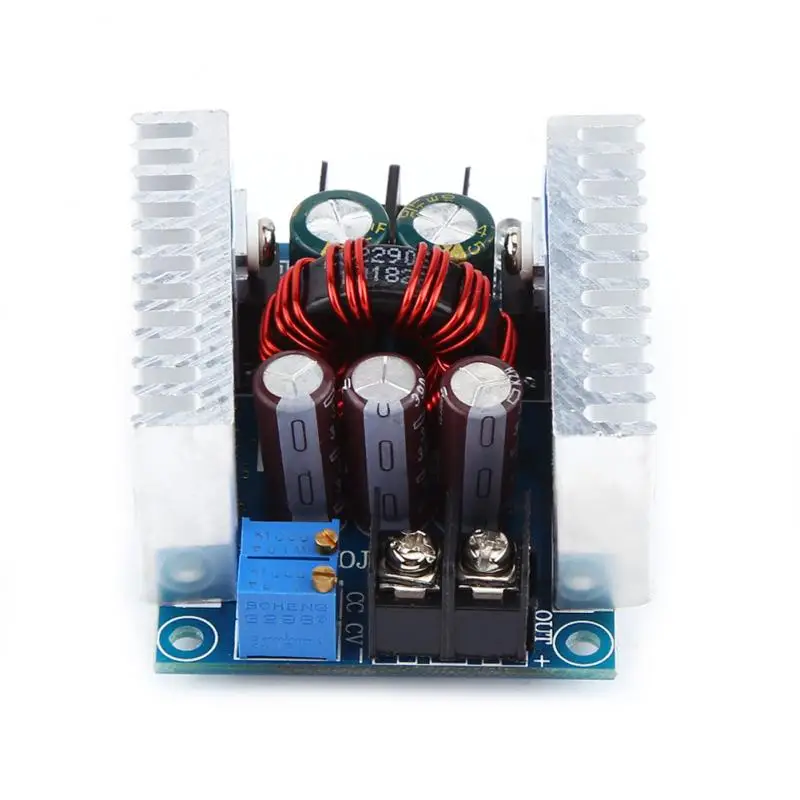

300 Вт 20А понижающий преобразователь напряжения постоянного тока модуль питания

Описание

Описание:

100% Новинка и высокое качество!

Введение в технологию синхронного выпрямления:

Синхронное выпрямление-это новая технология, в которой используется выделенный МОП-транзистор с очень низким сопротивлением при включении для замены диода выпрямителя, чтобы уменьшить потери выпрямления. Это может значительно увеличить эффективность преобразователя DC/DC и нет напряжения мертвой зоны, вызванного напряжением барьера Шоттки. МОП-транзистор-это управляемые напряжением устройства, которые имеют линейную связь в Вольт-амперных характеристиках во время включения. При использовании силового МОП-транзистора в качестве выпрямителя необходимо синхронизировать напряжение затвора с фазой выпрямленного напряжения для завершения функции выпрямления, поэтому оно называется синхронным выпрямлением. Технология синхронного выпрямления значительно уменьшает потери выпрямления на выходе импульсного источника питания, тем самым повышая эффективность преобразования и уменьшая нагрев самого источника питания.

Характер модуля: синхронное выпрямление неизолированный понижающий Постоянный ток модуль постоянного напряжения CC CV зарядный модуль

Область применения: высокомощный светодиодный привод постоянного тока, литиевая Зарядка батареи (в том числе ферроэлектрический), 4 в, 6 в, 12 В, 14 В, 24 В зарядка батареи, никель-кадмиевый никель-водородный аккумулятор (батарейный блок) Зарядка, солнечные панели, ветровые турбины

Вход напряжение: 6-40VDC

Выходное напряжение: Непрерывная регулировка (1,2-35в постоянного тока) для более чем 32 в (применяется для приложений, где входное напряжение выше, чем выходное напряжение не может быть увеличено)

Выходной ток: максимум 20A для 15A в течение длительного времени (температура трубки питания превышает 65 градусов, пожалуйста, добавьте вентилятор охлаждения, высокое напряжение на выходе, пожалуйста, отмените)

Диапазон ограничения тока: 0,2-20A (регулировка) модуль более 65 градусов, пожалуйста, добавьте вентилятор.

Самая низкая разница напряжения: 3 в

Метод регулировки выходного тока:

1. Отрегулируйте потенциометр CV и установите выходное напряжение в соответствии с вашими требованиями к нагрузке.

2. Установите потенциометр CC против часовой стрелки примерно на 30 витков (т. Е. Установите выходной ток на минимум), Подключите светодиодный, и Отрегулируйте потенциометр CC на нужный вам ток. Для зарядки аккумулятора, после того, как аккумулятор разрядится, он будет подключен к выходу и отрегулировать CC к току, который вам нужен. (Обязательно используйте разряженный аккумулятор при зарядке, потому что аккумулятор остается в батарее.) Более того, ток зарядки меньше.)

Технические характеристики:

Рабочая частота: 150 кГц

Эффективность преобразования: до около 96% эффективности зависит от разницы давления и условий использования

Выходная пульсация: Пульсация около 50 мВ (без шума) Полоса пропускания 20 м (только для справки) измеряется на входе 24 В

Рабочая температура:-10 °C до + 75 °C) (Пожалуйста, обратите внимание на температуру силовой трубки для фактического использования. Если температура слишком высокая, пожалуйста, используйте Тепловыделение или понижение)

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)

Защита от короткого замыкания на выходе: есть (мгновенная защита) постоянный ток (значение постоянного тока не может быть короткое замыкание в течение длительного времени)

Входное обратное соединение Защита: нет,

Выход анти-обратный перфузии: Нет, в зависимости от условий нагрузки, само-заряжен или индуктивные нагрузки необходимо добавить 2-полюсный трубки!

Метод проводки: клеммный блок

Размер модуля: 60*53*30 мм

Посылка включает в себя:

1 * Модуль питания 300 Вт
