Описание
Описание продукта:

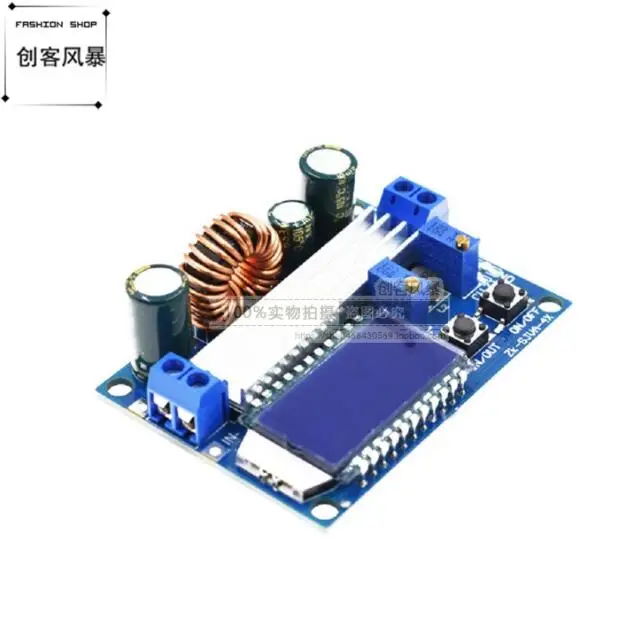

Модуль Buck-Boost (постоянная версия lcd постоянного напряжения)
1. Основные характеристики продукта:
1,1 ЖК-вход и выходное напряжение, Выходная сила тока;
1,2. Входная защита от обратного хода, обратное соединение не будет гореть;
1,3. Он может увеличиваться и уменьшаться, выходное напряжение можно свободно отрегулировать от 0,5-30 в, а ограничение тока 0-4 а можно регулировать произвольно;
1,4 выход анти-проникновения, не требуется дополнительный диод против обратного потока для зарядки аккумулятора;
1,5. Кнопка контролирует состояние вывода вкл/выкл, и вы можете установить включение или выключение питания по умолчанию;
1,6. Растущие и падающие чипы используются в качестве главного контроллера, внешний транзистор 60 в 75А MOS используется в качестве переключателя, и двойное выпрямление 60 в 5A SS56 Шоттки, значение напряжения 60 в, превосходит незрелых решений XL6009/LM2577 на рынке (многие устройства имеют недостаточные значения давления, MOS значение давления трубки и диода Шоттки должно быть больше, чем входное плюс значение входного напряжения);
1,7. Небольшая Выходная пульсация, LC фильтр;
1,8. С теплоотводом модуль передатчика поддерживает колонку изоляции.
2. Параметры продукта:
Входное напряжение: 5,5-30 в (входное напряжение 5 В, нормальное понижение, но значения напряжения и тока неточны; ниже 4,7 В, защита от недостаточного напряжения)
Выходное напряжение: 0,5-30 в
Выходной ток: стабильная работа в 3а в течение длительного времени, усиление тепла до 4А
Выходная мощность: 35 Вт естественное тепловыделение, тепловыделение 50 Вт
Разрешение дисплея напряжения: 0,05 В
Текущее Разрешение дисплея: 0.005A
Эффективность преобразования: около 88%
Мягкий запуск: Да (загрузка очень мощная, запуск может сбой)
Входная обратная Защита: да
Выход против проникновения: Да
Защита от короткого замыкания: Да
Рабочая частота 180 кГц
Размер: 66 мм * 48 мм * 21 мм
Монтажное отверстие: диаметр 4 мм
3. Описание функции:
3,1. Модуль имеет вкл/выкл, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и выходного напряжения дисплея, длительное нажатие для переключения выходного тока выходной мощности дисплея; вкл/Выкл кнопка управления выходом ВКЛ или ВЫКЛ, Длительное нажатие, настройка выходного состояния по умолчанию включения или выключения питания.
3.2.CC-это потенциометр для настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор Тока CC (красный) загорается; справа CV-это настройка напряжения потенциометра, вращающегося по часовой стрелке, может увеличить выходное напряжение. Индикатор ON-это индикатор состояния вывода, который выключается при включении выходного напряжения.
4. Как использовать:
4,1. Используется как обычный модуль buck-boost с защитой от перегрузки по току
(1) отрегулируйте устройство постоянного напряжения CV, чтобы выходное напряжение достигло нужного напряжения.
(2) Измерьте выходной ток короткого замыкания с амперметром 10А (непосредственно Подключите два теста к выходу), отрегулируйте постоянный ток постоянного тока потенциометра, и сделать выходной ток достигать заданного значения защиты от перегрузки по току. (Например, мультиметр Отображает текущее значение 2A. При использовании этого модуля максимальный ток может достигать только 2А. Когда ток достигает 2А, красный светодиодный постоянный ток напряжения включен, в противном случае светодиодный выключен.)
Примечание: При использовании в этом состоянии, будет падение напряжения 0? 0,2 в связи с текущей пробоотборность на выходе. В то же время, входные и выходные провода произведут некоторое линейное падение напряжения, что является нормальным феноменом!
4,2. Используется в качестве зарядного устройства
Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку мощность аккумулятора и падение напряжения зарядного устройства слишком велики, ток зарядки слишком большой, что может привести к повреждению аккумулятора. Поэтому аккумулятор заряжается при постоянном токе при зарядке. Автоматическое переключение обратно на постоянное напряжение зарядки, когда степень достигается.
(1) определите напряжение поплавка и ток заряда аккумуляторной батареи (если параметр литиевой батареи 3,7 в/2200 мАч, напряжение поплавка 4,2 в, а максимальный ток заряда 1С, ie 2200mA)
(2) без условий нагрузки мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения. (Если литиевая батарея 3,7 в заряжена, пожалуйста, Отрегулируйте выходное напряжение до 4,2 в)
(3) Измерьте выходной ток короткого замыкания с амперметром 10А (непосредственно Подключите два тестовых провода к выходному терминалу), Отрегулируйте потенциометр постоянного тока, и сделать выходной ток достигать предварительно заданного значения тока зарядки;
(4) подключите аккумулятор и зарядите его.
(Шаги 1, 2 и 3 следующие: входная Клеммная мощность, выход не подключен к нагрузке батареи)
4,3. Используется как светодиодный модуль постоянного тока
(1) Убедитесь, что вам нужно управлять светодиодный рабочий ток и максимальное рабочее напряжение;
(2) без условий нагрузки, мультиметр измеряет выходное напряжение и регулирует позиционер постоянного напряжения, чтобы сделать выходное напряжение
