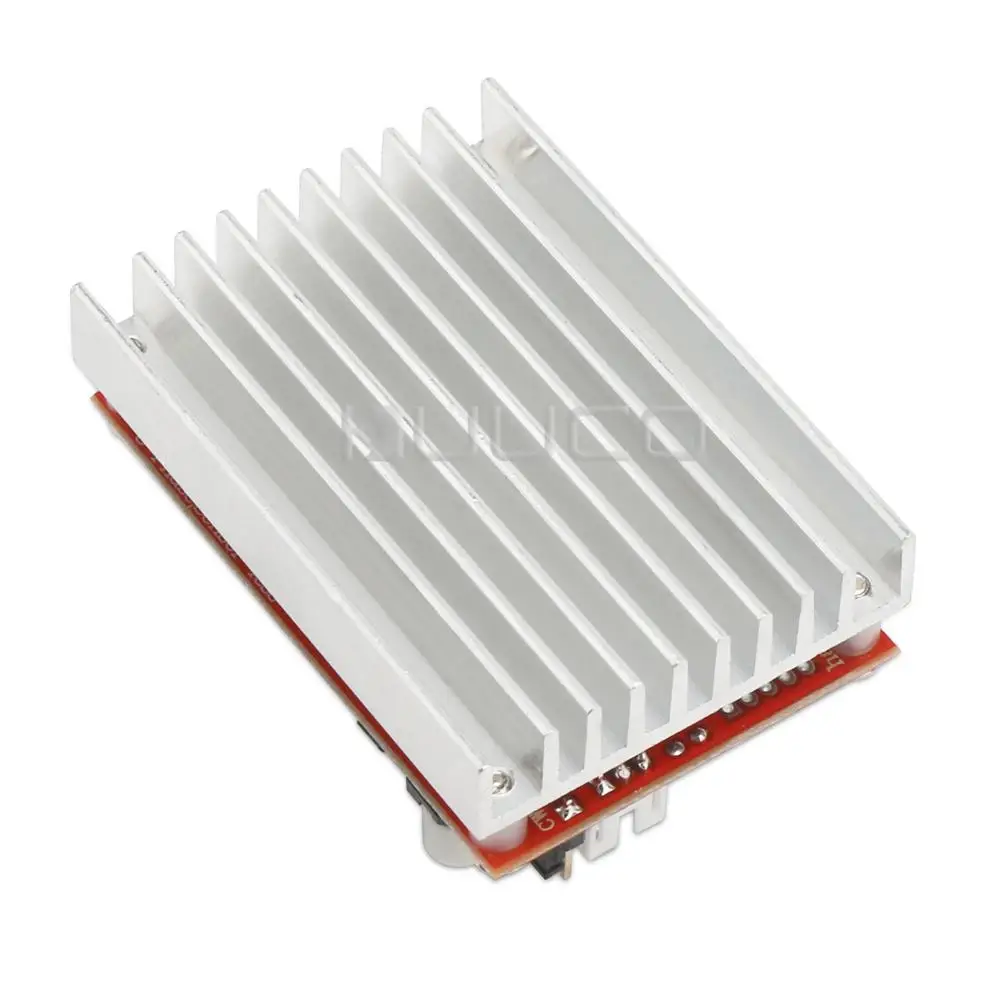

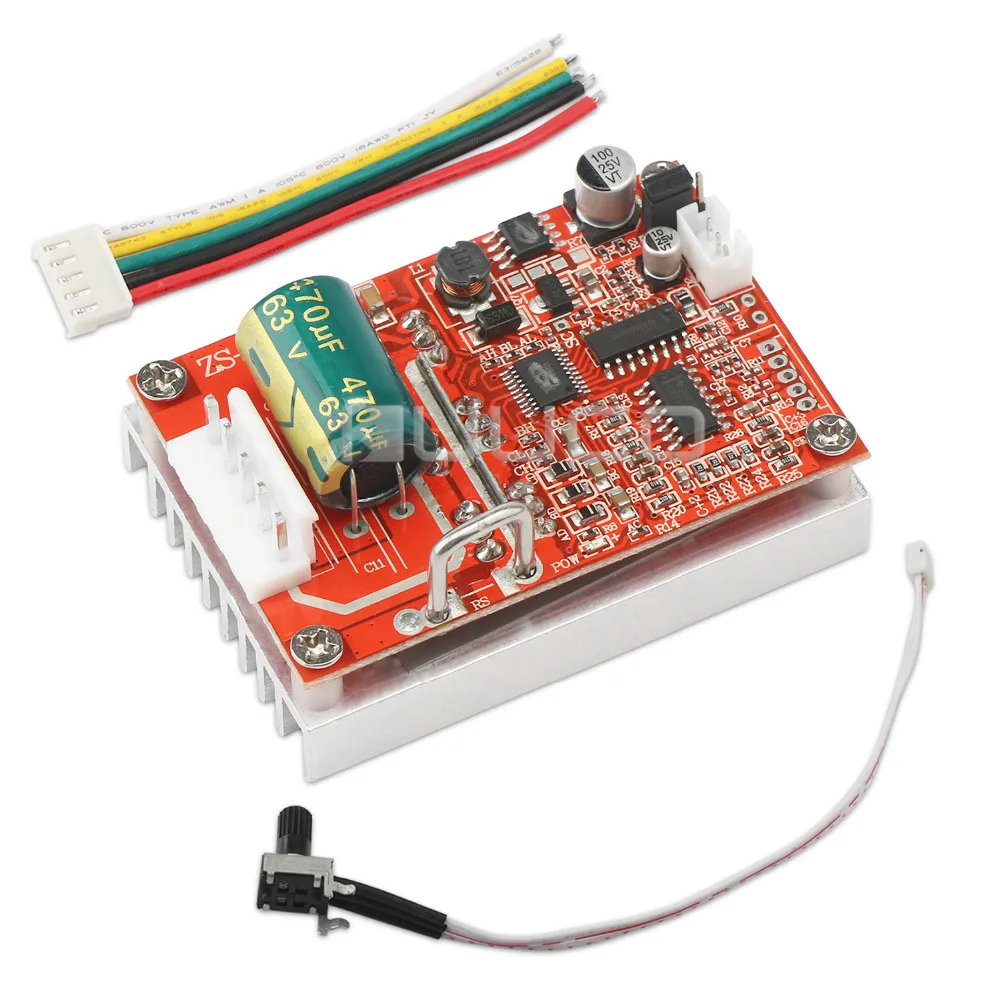

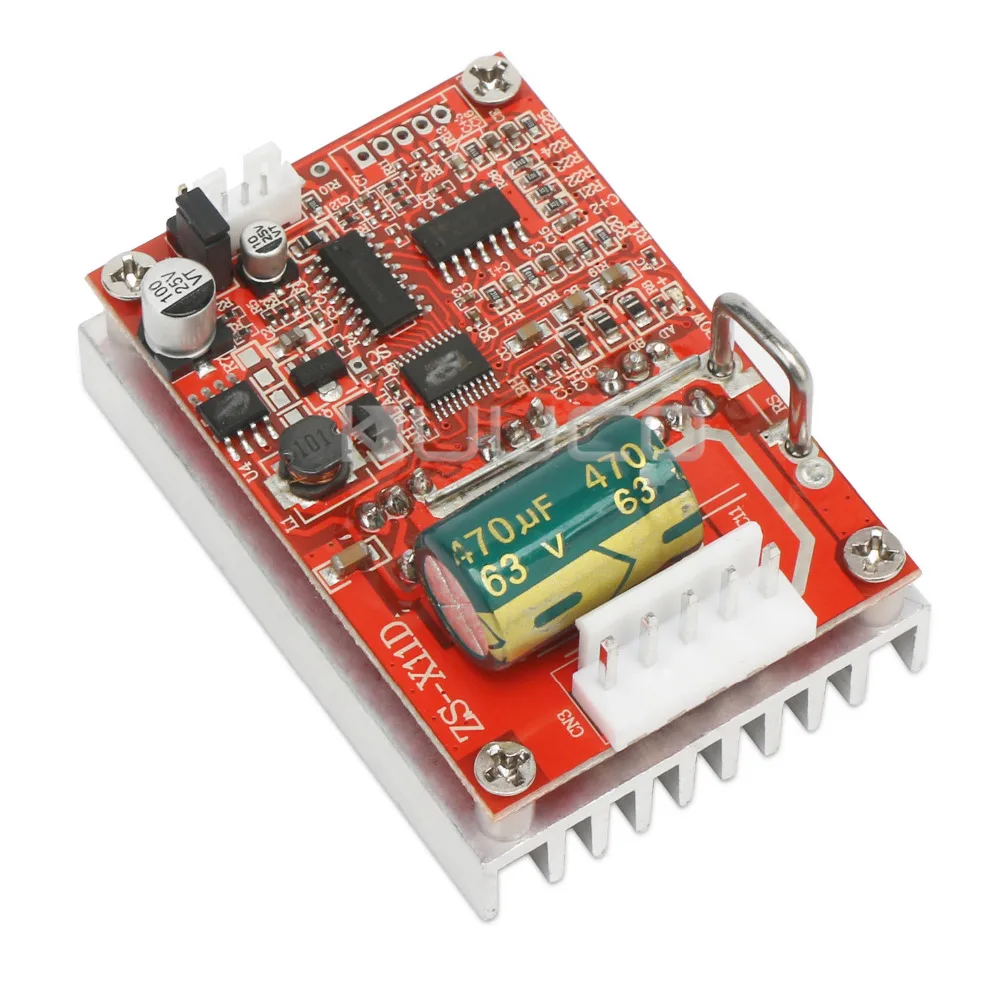

350 Вт бесщеточный контроллер двигателя DC6.5-50V 16А трехфраза драйвер двигателя/ШИМ модуль управления для электровелосипеда/жесткого и т. Д

350 Вт бесщеточный контроллер двигателя DC6.5-50V 16А трехфраза драйвер двигателя/ШИМ модуль управления для электровелосипеда/жесткого и т. Д.

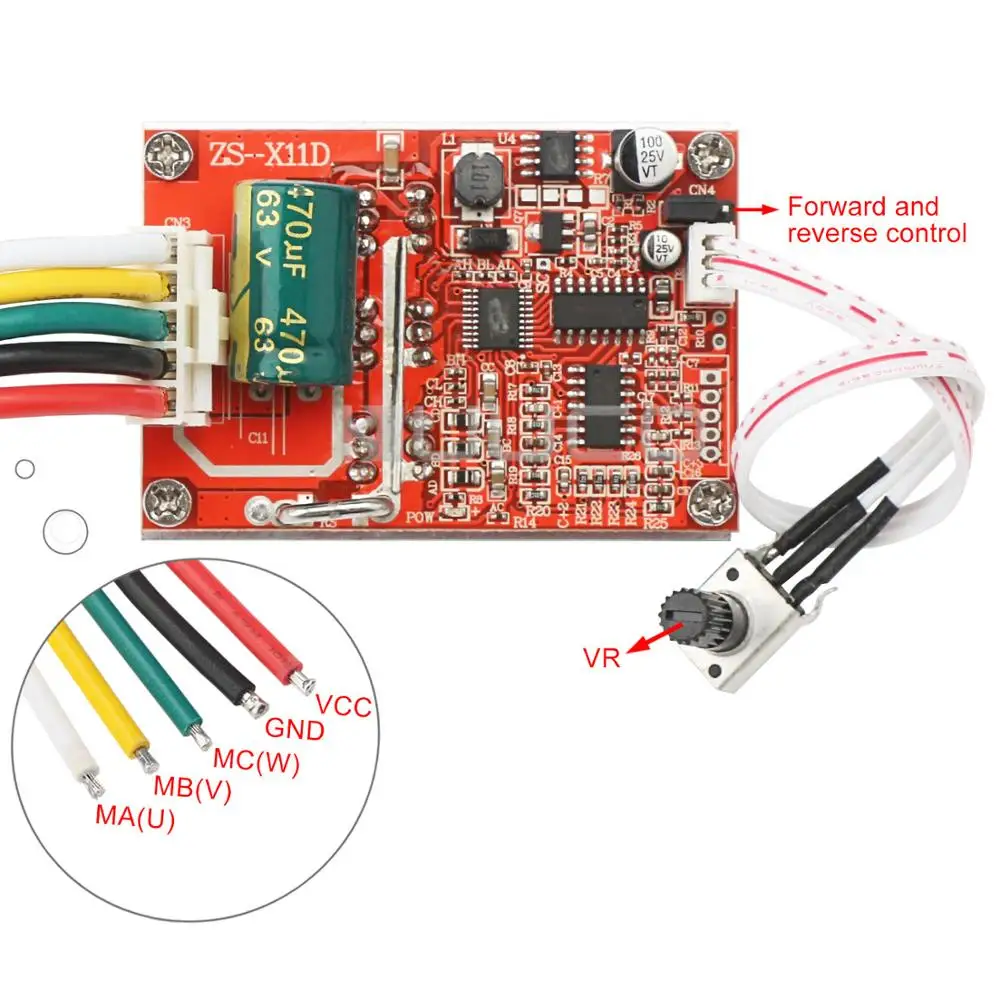

Особенности: Бесщеточный контроллер постоянного тока диапазон рабочего напряжения составляет DC 6,5 ~ 50 В, максимальная мощность 350 Вт, Номинальный выходной ток 16А. Плата управления скоростью двигателя подходит для бесщеточных трехфазных двигателей постоянного тока без датчика холла. PLC PWM контроль сигнала: Этот модуль управления двигателем поддерживает PLC 0-5 в аналоговый и ШИМ контроль скорости входного сигнала. Контроль скорости: скорость двигателя может регулироваться потенциометром или переключением входного сигнала 0 ~ 5 в аналоговый/ШИМ рабочий цикл через перемычку переключателя. Защита: Этот регулятор драйвера двигателя с защитой стойла и защитой от перегрева. Параметры: Управление Диапазон напряжения:6,5 ~ с алюминиевой крышкой, 50В Номинальный выходной ток:16А (при усиленном охлаждении может достигать 25А.) Максимальная мощность:350 W Функция защиты от перегрузки по току: нет (пожалуйста, добавьте предохранитель вручную) Защита двигателя: Да Защита от перегрева: Да Самая высокая скорость вращения: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсного мотора), 40000 об/мин (12-полюсного мотора), 35000 об/мин (14-полюсного мотора). Размер: 65*46*32 мм Проводка Порты: U V W: фазовый линейный выход, подключенный к мотору 5 В GND: Встроенная Материнская плата питания (ток не может быть превышен 30 мА) VCC GND: источник питания двигателя (подключение к внешнему источнику питания постоянного тока) SC: выходной импульсный сигнал скорости вращения DIR: Управление вперед и назад (можно добавить провод для подключения внешнего переключателя) Тормоз: Управление тормозом (можно добавить провод для подключения внешнего переключателя) 0 ~ 5 В ШИМ: контроль скорости входного сигнала (регулировать скорость потенциометром; или регулировать скорость путем переключения сигнала ввода 0 ~ 5 В аналогового/ШИМ рабочего цикла через переключатель перемычки. Примечания: Рекомендуется добавить предохранитель, так как на цепи питания материнской платы нет предохранителей. Обратное соединение может привести к повреждению некоторых чипов. Пожалуйста, не допускайте искусственное короткое замыкание, когда модуль не работает нормально. После короткого замыкания может сгореть монтажная плата. Для первого тестирования, пожалуйста, используйте небольшой ток и низкое напряжение, и увеличить напряжение и ток, когда двигатель работает нормально. Пожалуйста, обратите внимание на разъем проводки, который должен быть изолирован, и не рекомендуется попадать на части платы с сильным напряжением. Не подключайте приводной двигатель, который имеет четко Непоследовательное напряжение, ток, мощность, чтобы избежать ненужного повреждения. Посылка включает в себя:(1 шт.);Плата контроллера бесщеточного двигателя постоянного тока(Драйвер двигателя/модуль управления ШИМ)
