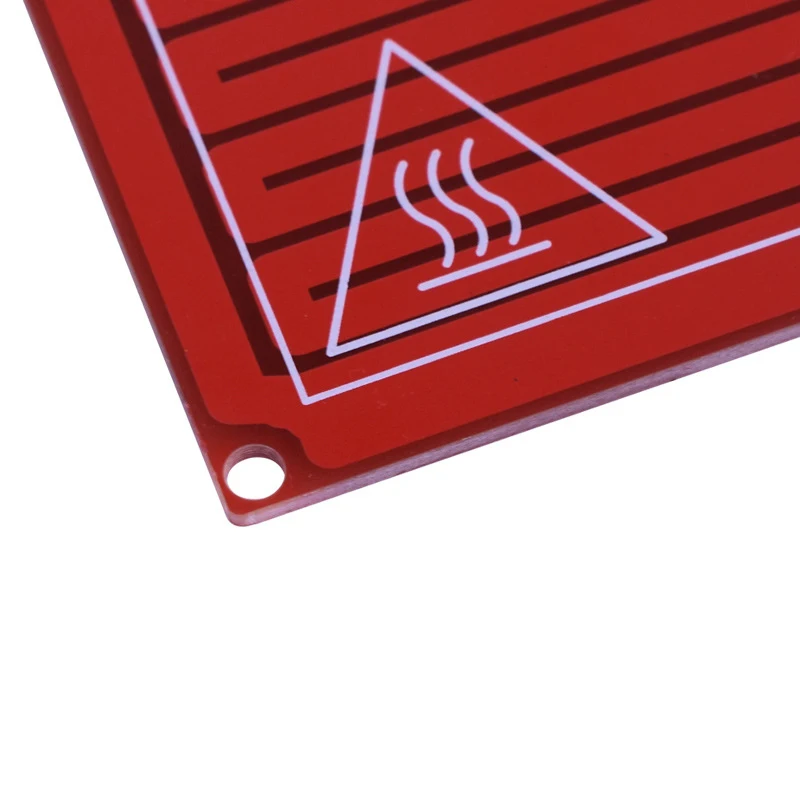

3D-принтеры аксессуары с подогревом двойной Напряжение монтажная плата MK2B, Поддержка, 12В, 24В

Состояние: новое
Поставка Напряжение: техническое описание
Рассеивания Мощность: техническое описание
Операционной Температура: техническое описание
Номер модели: название и фото
Тип: модуль
Применение: техническое описание
Типы: другие ICs
Номер партии: 3d принтер
Отчет об испытаниях:
Затем 12 V
Ток 9.8A, с повышением температуры, ток понизился до 8.8A (физические познания: сопротивление увеличивается с повышением температуры)
Затем 24 V
Фактический максимальный ток менее 5А
Если вы используете 24 В, на этот раз ток очень большой, MOS трубка тепловая, это легко из-за высокой температуры сгорел.
Кроме того, учитывайте, является ли источник питания достаточным, мощность до 576 Вт блок питания очень дорогой, если источник питания недостаточен, может повлиять на мотор и другое оборудование для нормальной работы.
2 слоя, 35 м медь
Красная маска-обе стороны
Белый шелкография-с обеих сторон
Входная мощность: 12 В или 24 В
1,12 V 24 источник питания по желанию
2. Двусторонняя, другая сторона без проводки, нагрев равномерно, Печать гладкая
3. Проводка, независимо от положительной и отрицательной, Бесплатная проводка
Подключение 4,12 В: линия, затем 1, другая линия в то же время, затем 2,3
Подключение 5,24 в: линия подключена 2, другая линия подключена 3 (1 не подключен)
2 слоя, 35 м медь
Красная маска-обе стороны
Белый шелкография-с обеих сторон
Входная мощность: 12 В или 24 В
Медь покрытием отверстия
Цвет: красный
Материал: печатная плата
Размер: размеры 214 мм x 214 мм
Ламинат FR4 1,6 +-0,15 мм
Посылка в комплект входит:
1 * набор доска MK2b
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
