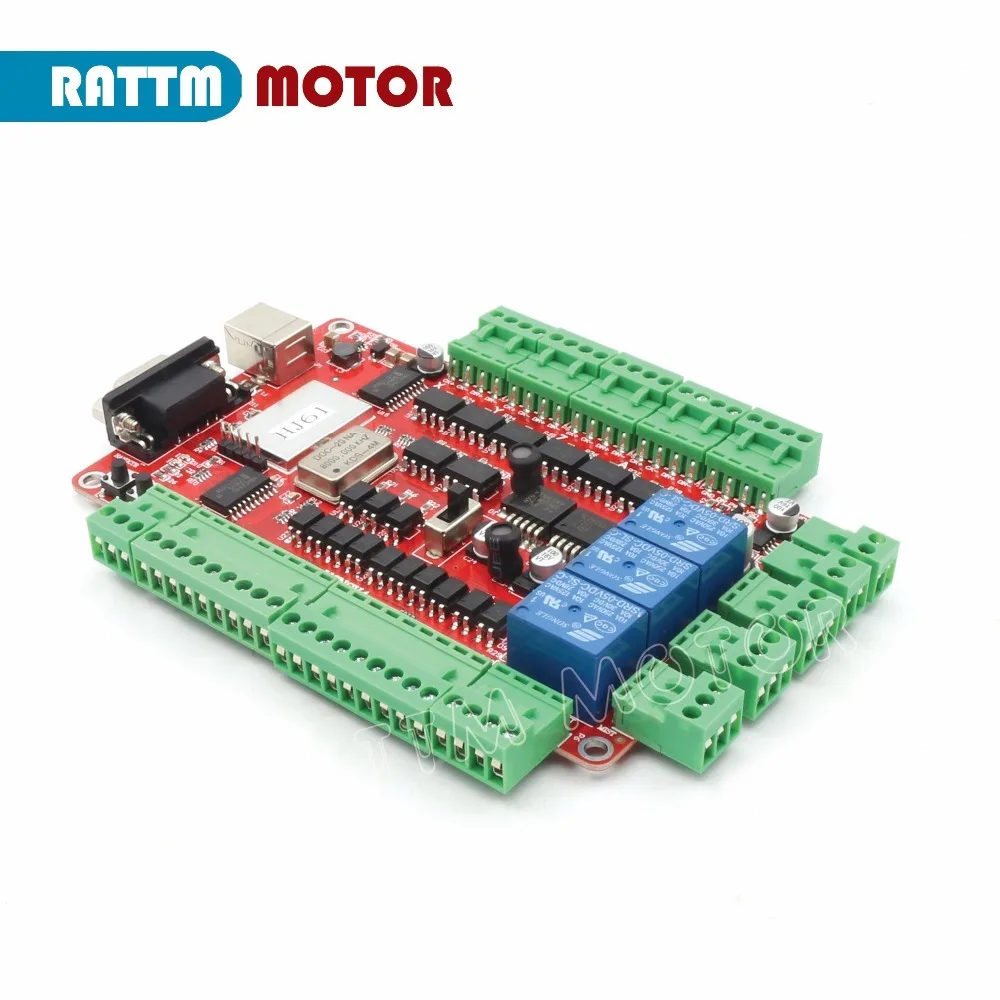

4 оси USBCNC интерфейс распределительной коробки карта плата контроллера для фрезерный станок с ЧПУ гравировальный контроллер для фрезерного станка

Описание

Посылка включает в себя:

Интерфейсная плата основана на USBCNC MK1 в нашем cd-диск посылки, не может использовать другие версии программного обеспечения и функции

1. Краткое описание продукции

USBCNCV4.0 является высокопроизводительным контроллером движения, который основан на ПК программного обеспечения USBCNC управления, система может завершить преобразование из кода G для подключения сигнала управления движением шагового двигателя, не требуя каких-либо дополнительных аппаратных средств и программного обеспечения. Эта плата управления совместима с большинством шагового драйвера и сервопривода, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.

2. Требования к компьютерной системе

Минимальной конфигурации:

1) Процессор: 1 ГГц

2) память: 512 Мб

3) Свободное дисковое пространство 500 МБ

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) чистая основа 3.5SP1

Рекомендуемая конфигурация:

1) Процессор: 2 ГГц dikaryon

2) Память: 2 Гб;

3) 1G свободное место для диска

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) чистая основа 3.5SP1

3. Внешний вид и размер производства

1. После версии V4, используя красный PCB платы, размер PCB составляет 135,3*82,5 мм;

2. Передний Узкий край, помещенный с интерфейсом связи USB и DB9 ручной интерфейс управления для удобства клиентов, вытянутых из панели корпуса непосредственно;

3. узкий край-это входной и выходной интерфейс питания и 3 релейный выходной интерфейс; реле-это сильный источник помех, реле вдали от дизайна Микросхемы управления, это способствует стабильности доски;

4. Одна из двух широких сторон является шаговым двигателем и основным выходом сигнала axiscontrol;

5. Другая сторона двух широких сторон является аварийной остановкой, ручным входом скорости, ограничением входного интерфейса; одна сторона для входа, другая сторона выходного режима подключения прост и удобен;

6. 5 В и 12 В силовой модуль компактная самостоятельность, безопасность, стабильность;

7. Внешнее обеспечение стабильности системы эффективно работает с кристально активной и основной чип управления щит;

8. Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

4. Подробное функциональное введение

A. Входное напряжение карты: 15 ~ 36 В;

B. Предельное рабочее напряжение порта: 12 В;

C. Выходное напряжение сигнала управления шаговым двигателем: 5 В;

D. Внешнее напряжение питания: 12 В;

Примечание: маркированный 15 ~ 36 В постоянного тока является входным интерфейсом, отмеченный 12 В является выходным интерфейсом, не может проводить неправильно.

5. Функция и определение каждого модуля

A) интерфейс USB, подключение к компьютеру usb-порт через этот интерфейс, вы можете использовать программное обеспечение usbcnc для управления этой платой, этот интерфейс USB является квадратным интерфейсом B, пожалуйста, используйте соединительный кабель USB2.0, который с экранированием и магнитным и не должен превышать 2 метра в длину.

B) интерфейс коробки ручного управления, внешний блок ручного управления может использовать этот интерфейс для доступа к системе, интерфейс является стандартной формой DB9, его определение, как показано в следующей таблице.

Таблица 4-1 определение интерфейса ручного управления

C) индикатор питания, как показано на рисунке выше индикатор D10 является передним индикатором питания USB, этот свет загорится после подключения usb-порта к компьютеру, d2 ниже приведен задний индикатор питания, этот свет также загорится, когда плата карты работают с ним.

D) Кнопка обновления прошивки платы и сброса RST, прошивка была обновлена, поэтому кнопка обновления не должна использоваться, кнопка сброса используется при необходимости перезапуска из-за неисправности платы.

E) ручной интерфейс управления скоростью, режим подключения проводки, как показано на следующем рисунке.

F) лимит входного интерфейса. Определения концевого интерфейса указаны в следующей таблице

Таблица 4-2 определение концевого интерфейса

Концевое соединение переключателя как показано на рисунке 1-8 ~ рис. 1-10

Г) шпиндель управления электрораспределительной коробкой многопозиционного переключателя, как показано на рисунке 1-6, переключатель переключения до S1 положение для регулировка скорости вращения шпинделя; переключение положение переключателя на ниже для выбора нужного размера выходной контроль туман реле.

H) внешний интерфейс паузы и сброса; 2 фута отмечены паузой подключения выключателя, 2 фута помеченного сброса соединения сброса переключатель сброса.

I) релейный выход программного управления, выход настроек программного обеспечения с маркировкой 3, определяется сверху и снизу, 3 футаNC,Нет, COM.

J) программное обеспечение потока управления релейный выход, выход отмечен 2 в настройках программного обеспечения, определяется сверху вниз, 3 футаNC,Нет, COM.

K) релейный выход программного обеспечения с управлением шпинделя, выход с маркировкой 1 в настройках программного обеспечения, определяется сверху и снизу, 3 футаNC,Нет, COM.

L) плата рабочего входа,Уровни выше отрицательных ниже, как подписано плата, пожалуйста, обратите внимание на вход постоянного тока 15 ~ 36 В, перенапряжение или обратное соединение повредит плату.

М) выходной интерфейс 12 В. Как отмечена плата, GND is-, 12 V is +.

N) выходной интерфейс управления шпинделем: определения поворота для GND DIR PWM2 12 V, соответственно, наземный, выходной сигнал направления, шпиндель 0 ~ 10 V Скорость управления выходом сигнала, 12 V выход.

O) выход сигнала управления шаговым двигателем оси, определение: CK + \ CK-\ DIR + \ DIR-, соответственно, импрессия положительная, импрессия отрицательная, направление положительная, направление отрицательная, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе, чтобы связаться с 5 V на плате, эта плата не поддерживает общий метод подключения катода, Конкретные методы проводки см. Рис. 1-11. Эта плата не содержит включения управления, в настоящее время большинство водителей на рынке не должны подключаться к сигналу EN и непосредственно работать регулярно по умолчанию.

P) выход сигнала управления шаговым двигателем Z axis, определение CK + \ CK-\ DIR + \ DIR-, соответственно для импульсного положительного, импульсного отрицательного, направленного положительного, направления отрицательного, плата, использующая общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 V на плате, эта плата не поддерживает общий метод подключения катода.

Q) выход сигнала управления шаговым двигателем оси Y, определение CK + \ CK-\ DIR + \ DIR-, соответственно для импульсного положительного, импульсного отрицательного, направленного положительного, отрицательного направления, плата, использующая общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 V на плате, эта плата не поддерживает общий метод подключения катода.

R) X осевой выход сигнала управления шаговым двигателем, определение CK + \ CK-\ DIR + \ DIR-, соответственно для импульсного положительного, импульсного отрицательного, направленного положительного, направления отрицательного, плата, использующая общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 V на плате, эта плата не поддерживает общий метод подключения катода.
