4 провода Nema17 шаговый двигатель 42HS60A41205 1.2A 60 мм длина двигателя 0.8N.m(114oz-in) для ЧПУ мельница резки гравер/3D принтер

Описание

4 провода Nema17 шаговый двигатель 42HS60A41205 1.2A 60 мм длина двигателя 0.8N.m (114oz-in) для ЧПУ мельница резки гравер/3D принтер

Общие характеристики

Точность угла поворота: 5%

Повышение температуры: 80 °C макс

Температура окружающей среды:-20°c ~ + 50°c

Сопротивление изоляции: 100 МОм мин 500 В постоянного тока

Диэлектрическая сила: 500 В переменного тока 1 минуту

Вал радиального воспроизведения: 0,02 мм Макс (450g-нагрузка)

Вал осевой Play: 0,08 мм Макс (450g-нагрузка)

Технические характеристики:

Модель	Шаг угол (°)	Длина L (мм)	Удерживающий крутящий момент (Н. М)	Ток (A/фаза)	Сопротивление (Ом)	Индуктивности (mH)	Инерция ротора (г. См2)	Вес (кг)	Диаметр вала (мм)	Подобранный драйвер
42HS33A41005	1,8	33	0,2	0,95	4,2	2,5	35	0,22	5,0	JB542M
42HS38A41205		38	0,4	1,2	3,3	3,2	54	0,28	5,0
42HS47A41205		47 (Европа)	0,6	1,2	3,3	2,8	68	0,35	5,0
42HS60A41205		60	0,8	1,2	6,0	7,0	102	0,5	5,0

Только представление продуктов, мы можем проектировать в соответствии с требованиями клиентов

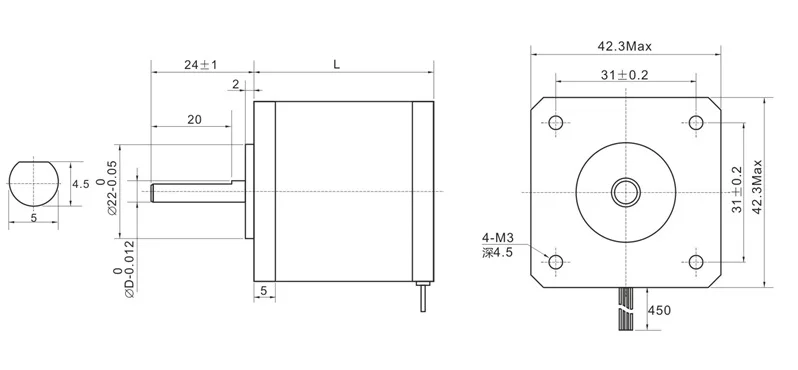

Размер: Единица = мм

Частота-характеристик крутящего момента

Схема подключения

Установка меры предосторожности

Данные электрических характеристик и технические данные измеряются драйвером JB542M, тестирование напряжения DC24V. Когда мотор установлен, убедитесь, что его передняя крышка должна быть установлена в положении припуска шва и внимание к пригонке допуска и строго убедитесь, что концентричность оси электрического двигателя с нагрузкой. Пожалуйста, не подключайте неправильную фазу при установке двигателя и драйвера.
