4," UART серийный интерфейс сенсорный дисплей ЖК-модуль поддерживает любой MCU для промышленного использования (от 5786 руб.)

Описание

4,3 "UART серийный интерфейс сенсорный дисплей ЖК-модуль поддерживает любой MCU для промышленного использования

Описание продукта:

4," UART серийный интерфейс сенсорный дисплей ЖК-модуль поддерживает любой MCU для промышленного использования

STVI043WT-01

STVI043WT-01-это интеллектуальный TFT ЖК-модуль сПорт UARTКоторый может контролироватьсяКакой-либо MCUС помощью простыхМощный набор команд. Таким образом, он может использоваться в качестве красочного TFT дисплея и сенсорного контроллера в различном электронном оборудовании.

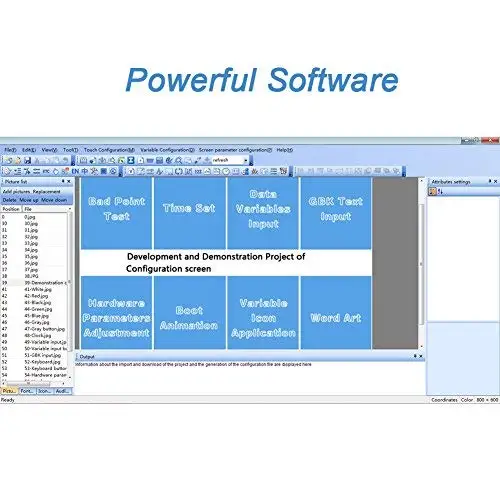

STVI043WT-01 включают в себя процессор, драйвер TFT, флэш-память, UART порт, блок питания и так далее, важно, что он имеет готовыйОсновные Управление программыИВысокопроизводительная разработка программного обеспечения, Так что это может уменьшить много времени и затрат на разработку для инженеров.

4," UART серийный интерфейс сенсорный дисплей ЖК-модуль поддерживает любой MCU для промышленного использования

Физических параметров

Модель	STVI043WT-01
Размеры (дюймы)	4,3"
Разрешение	480×RGB×272
Цвет	65536 цветов (16 бит)
Зона видимости	95 мм × 53,9 мм
Pixel интервал	0,1905 мм × 0,0635 мм (в×в)
Габаритные размеры	121,9 мм × 74,7 мм × 13,8 мм (N)/15,4 мм (T)
Чистая Вес	115 г (N)/155 г (T)
На тонкопленочных транзисторах на тонкоплёночных транзисторах Панель	Промышленная панель класса А +
Сенсорный экран	Сопротивление Провода промышленного уровня 4 или без сенсорного экрана опционально.

Подсветка параметр

Подсветка Тип	Светодиодный
Яркость	400 кд/м2 (яркость может регулироваться в 100 уровней.)
Контраст	500: 1
Подсветка жизни	30000 часов
Угол обзора	70 °/70 °/50 °/70 ° (L/R/U/D)
Рабочая Температура	-20 °C ~ + 70 °C
Рабочая влажность:	55 °C, 85%
Для хранения Температура	-30 °C ~ + 85 °C
Экран режим	Цифровой

Производительность параметр

Процессор	CortexM4
ЖК-дисплей контроллер	CPLD EPM240
Частота обновления	200 МГц
Изображение Переключение Скорость	19 MS/изображение (53 фотографии/с)
Флэш-память	Стандарт 128 m, расширение 1 GB
Объем памяти рисунок объявления таблички указатели	В соответствии с возможностью изображения, рекомендуем формат "JPG"
Интерфейс	RS232/USB Интерфейс
Изображения загрузки	USB2.0 (12 Мбит/с) и загрузка диска U
Напряжение диапазон	Постоянный ток 6,0 В ~ 35 В (стандартное значение: 12 В)
Мощность	1,0 W

Тесты дней

Средняя наработка на отказ	4250000 H
Рабочая Температура	-20 °C ~ + 70 °C
Влажности воздуха	60 °C, 90%
Непрерывная вибрационных испытаний	10-55 Гц, 1,5 мм, 10 г
Воздействие ускорения тестирования	6 мс, 100 г
Тестирование ESD	10KV
Излучения испытания надежности	44 W

Основной размер TFT ЖК-модуля

Размер	Разрешение
3,5''	320240;320480
4,3''	480*272
5''	480272; 640480; 800*480
5,6''	40*480
5,7''	640*480
7''	800480; 800600; 1024*600
8''	800600; 1024768
9,7''	1024*768
10,1''	1024*600
10,4''	800*600
12,1''	1024*768
15,1''	1024*768
