Описание

Двигатель постоянного тока с воздушным охлаждением шпиндель бесщеточный ER8 бесщеточный мотор драйвер NVBDL + без зала для фрезерного станка с ЧПУ

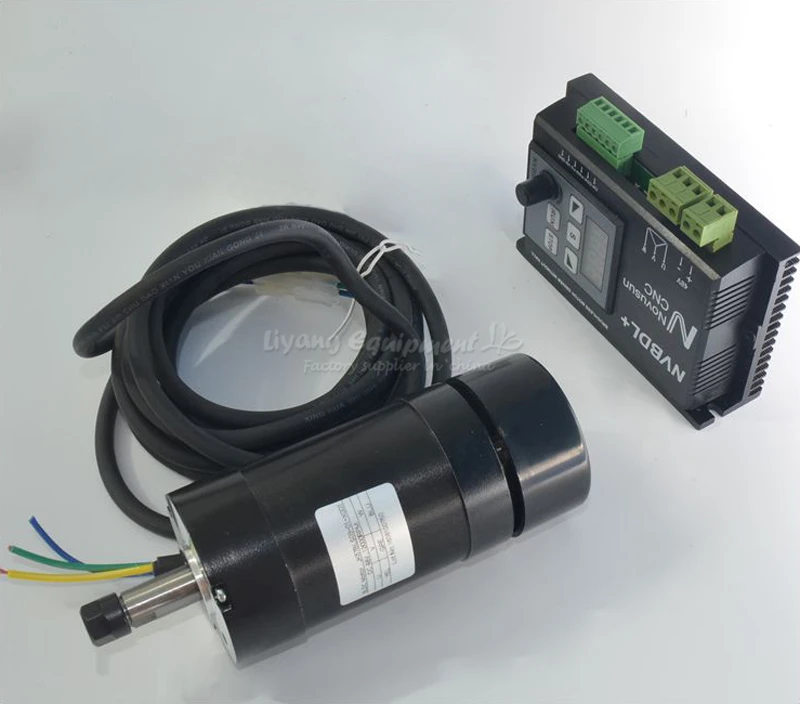

Упаковочный лист:

1 х 600 Вт бесщеточный драйвер 24-60 в/DC без зала

1x400 w бесщеточный электродвигатель вращения шпинделя ER8 без зала

Руководство пользователя на английском языке будет отправлено по почте или по ссылке

I. Краткое описание продукции

Этот бесщеточный драйвер без зала.

Может использоваться для гравировки металла или неметаллических и других материалов.

II. Параметры характеристика

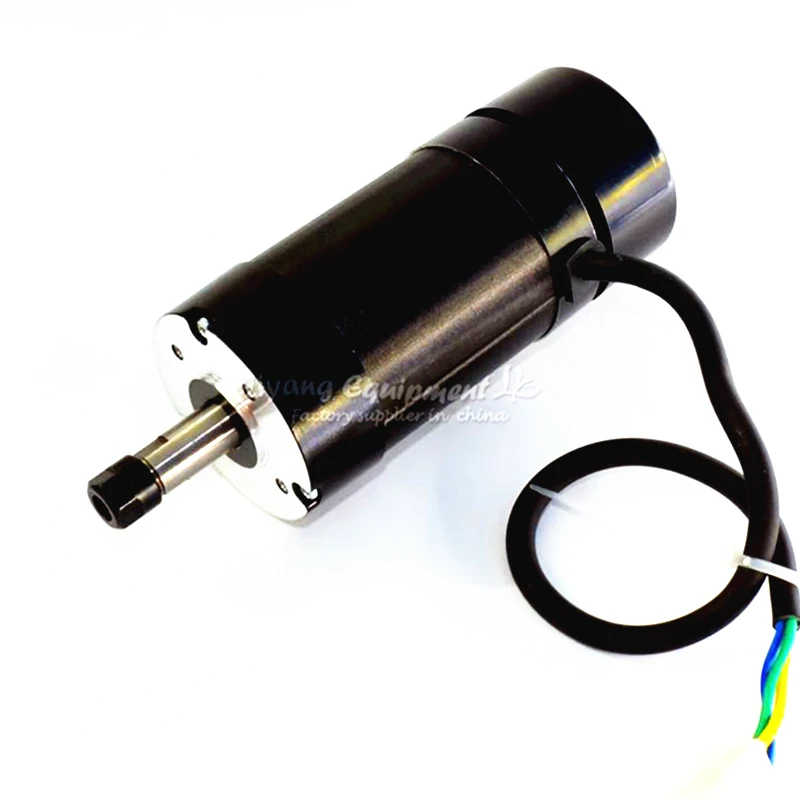

Двигатель:

1) Мощность: 400 Вт

2) Входное напряжение: 48 В

3) Скорость вращения: 12000 об/мин

4) крутящий момент: 0,45 Н. М

5) Цанга: ER8

6) Сопротивление изоляции:> 2 Ом

7) Диэлектрическая сила: 400 В

8) Диаметр: 55 мм

9) Длина патрона: Арбор Части 35 мм, (включая гайку и сэндвич 43 мм)

10) Диаметр патрона: 16 мм

11) общая длина двигателя: 172 мм (включая захватывающие детали и двигатель)

12) Вес шпинделя: 1,1 кг

13) биение шпинделя: около 0,01-0,03.

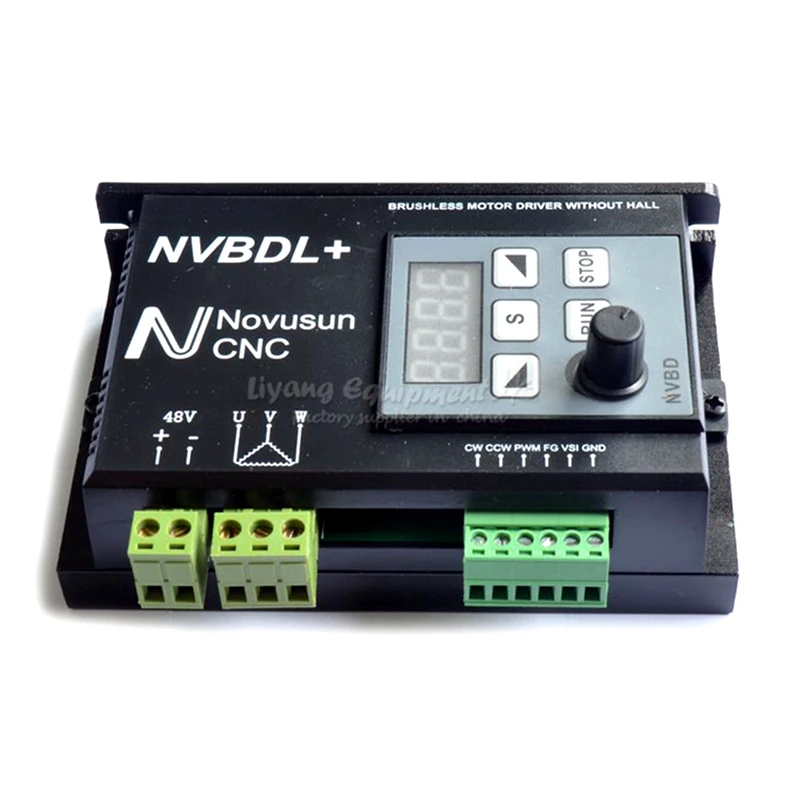

Драйвер:

1) Высокая производительность, низкие цены

2) Главный модуль управления DSP

3) отсутствие тока при отсутствии движения

4) Диапазон напряжения 24VDC-60VDC

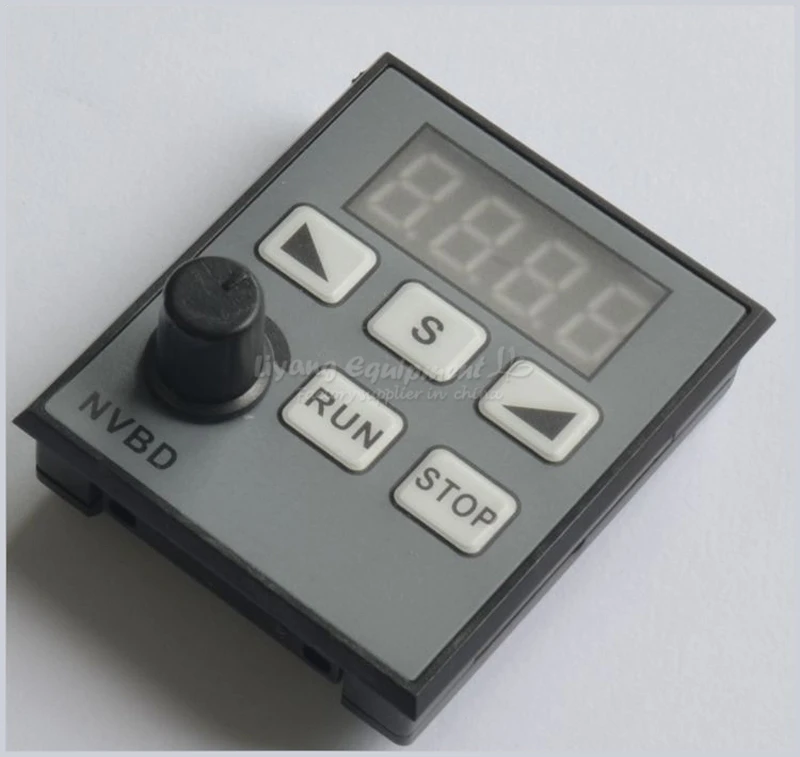

5) съемные панели

6) Максимальная мощность драйвера 600 Вт

7) 3 способа отладки: панельный потенциометр, внешний сигнал напряжения, внешний ШИМ-сигнал

8) Максимальная скорость работы двигателя водителя 12000 об/мин.

9) порт тестирования скорости для пользователя, чтобы проверить реальную скорость.

10) внутренний контроль перенапряжения, перегрузки по току и задержки

11) Входной сигнал ttl совместимый

12) Крепление: контурный Размер продукта 118*76*33 мм, два монтажных отверстия размером 110 мм
