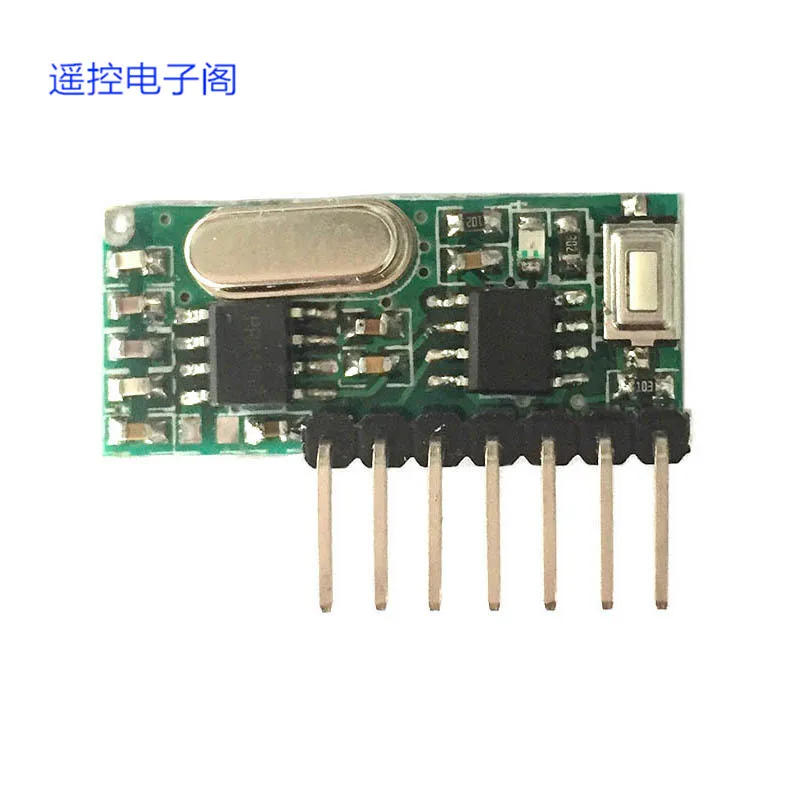

433,92/315 МГц супер гетеродинный беспроводной радиочастотный модуль приемника с декодированным четырехканальным выходом высокого уровня

Описание

Обучения декодер приемный модуль

Параметры продукта:

Инструкции по эксплуатации модуля декодирования и приема:

1. Очистка: Нажмите кнопку обучения около 3 секунд, светодиодный гаснет, мигает три раза за короткое время, и очищает OK.

2. Выравнивание обучения: Нажмите кнопку обучения, светильник светодиодный, отпустите кнопку обучения и Войдите в режим обучения. Нажмите любую клавишу пульта дистанционного управления и передайте сигнал. Когда светодиодный индикатор на приемном модуле мерцает три раза, это означает, что обучение выравниванию ок.

3. После обучения можно управлять пультом дистанционного управления.

12F625 1527 чип декодера выглядит следующим образом:

Foot Описание:

1. VCC: источник питания положительный 3 V-5 V

2. RXD: вход приемного радиочастотного сигнала

3. OUT4: четвёртый выход

4. OUT3: Третий выход

5. OUT2: второй выход

Отпечаток кода прокрутки, кодирующий чип T301-E:

Foot Описание:

1. VCC: источник питания положительный 3 V-5 V

2, S4: ключевой вход 4

3, S3: ключевой вход 3

4. S2: ключевой вход 2

5. S1: ключевой вход 1

6. OSC: бесплатно

7. Светодиодный/TXD: внешний светодиодный и передатчик-модулятор
