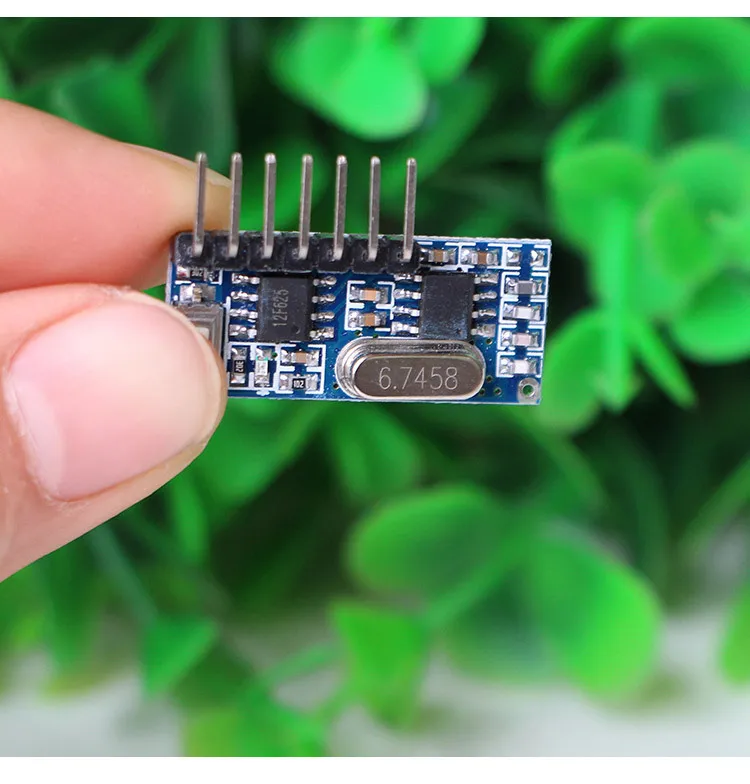

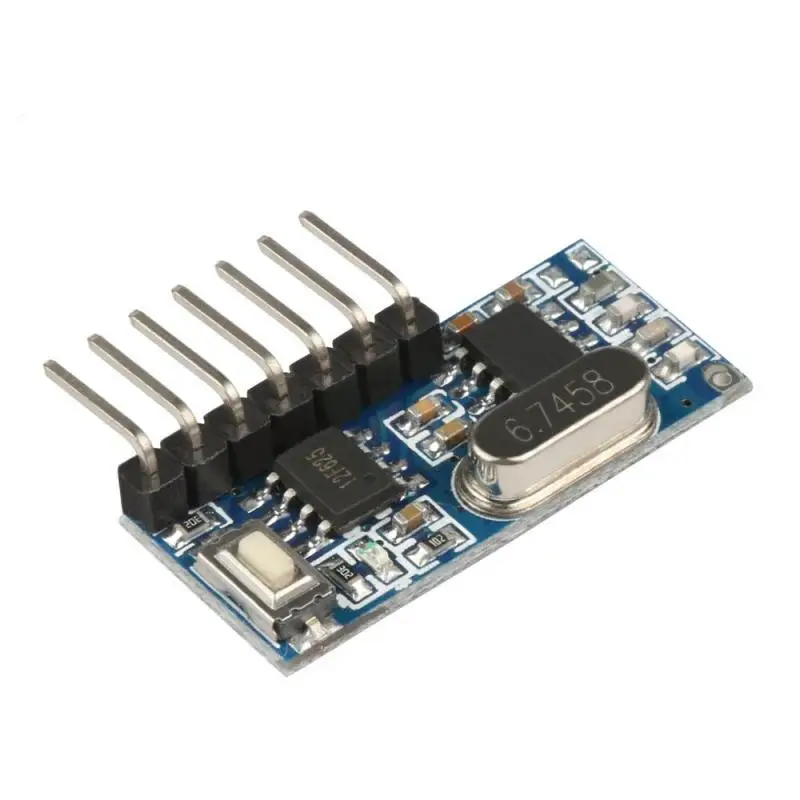

433 МГц с декодирования Супергетеродинный приемник обучения Беспроводной приемный модуль 4-полосная Управление пробежки дистанционного Управление переключатель изменение

Описание

433 МГц с декодирования супер-учебы с Беспроводной приемный модуль 4-полосная пульт дистанционного управления Переключатель модификации

Применение Защита окружающей среды:
Пульт дистанционного управления, модуль приемника, мотоцикл, автомобиль Противоугонный продукт, семейный продукт безопасности, авто дверь, прокатная дверь, окно, розетка с дистанционным управлением, светодиодный пульт дистанционного управления, пульт дистанционного управления для саундбокса Авто двери, гаражные двери дистанционного управления, телескопическая дверь с дистанционным управлением, раздвижные ворота, Открывалка для двери с дистанционным управлением, система контроля приближения двери, занавес дистанционного управления, сигнализация, сигнализация, дистанционное управление для мотоцикла дистанционное управление E-Bike, дистанционное управление MP3.

Параметры продукта:
Рабочее напряжение DC3V-5V

Рабочий ток 3mA

Чувствительность:-domdbm

Скорость: максимум 10 КБ/с

Режим работы: Jog, самоблокирующийся, блокировка, 7 видов режимов на выбор

Выход модуля: 4 КМОП сигнала уровня, соответствующий пульту дистанционного управления "ABCD кнопка
Модуль приемника может храниться на пульте дистанционного управления: 16
Поддержка кодирующий Чип Модель: EV1527, PT2262, другие Настраиваемые.

Характеристика продукта

1. Пульт дистанционного управления использует режим кодирования EV1527, каждый пульт дистанционного управления имеет отдельный код адреса, предотвращает код, взаимное помехи.

2. Модуль приемника имеет пробежку, самоблокирующийся, блокирующий, 7 видов режимов можно выбрать настройки.

3. Модуль приемника использует режим выбора кнопки. Ненужные при сварке, перемычки и режим ручной работы для выбора рисунка, экономия времени искусственной стоимости.

4. Модуль приемника с декодирующий чип может поддерживать EV1527, PT2262 и другой кодирующий чип.

5, Когда нажимная кнопка управления пультом дистанционного управления, выход D0, D1, D2, D3 высок, не низкий при нажатии.

Описание рабочей модели и комплект:

Четкий Код:

Нажмите кнопку обучения коду, светодиодный выключен. Светодиодный индикатор мигает 8 раз, чтобы очистить ок. (С одним пультом дистанционного управления для замены режима работы, пожалуйста, сначала код снова обучения);

В зависимости от количества времени, выбор модели обучения коду.

(После того, как Roogo входит в режим обучения-кода, нет сигнал от пульта дистанционного управления, и после 10 секунд, выпадают режим обучения-кода.)

1. Описание точки-точки: нажмите на пульт дистанционного управления, и модуль декодирования Выводит сигнал уровня, который является режимом точка-точка.

Настройки: Нажмите кнопку обучения модуля декодирования 1, и светодиодный свет модуля декодирования горит. Нажмите на кнопку дистанционного управления, после прибытия модуля декодирования сигнал, модуль декодирования светодиодный свет, мигает три раза, затем выходит успешно.

2. Описание режима самоблокировки: нажмите на пульт дистанционного управления, модуль декодирования непрерывный Выводит сигнал уровня, а затем нажмите на пульт дистанционного управления. Модуль декодирования остановит выходной сигнал и является самоблокирующимся режимом.

Настройка: Нажмите кнопку обучения модуля декодирования под 2, чтобы осветить светодиодный свет модуля декодирования. Нажмите пульт дистанционного управления кнопкой at will, модуль декодирования прибытие сигнала после, модуль декодирования светодиодный свет мигает три раза, после закалки, установить успех.

3. Описание режима блокировки: нажмите на пульт дистанционного управления, декодирующий Модуль непрерывного сигнала выходного уровня, а затем нажмите на пульт дистанционного управления, Замена модуля декодирования выходной канал-это режим блокировки.

Например, нажмите на кнопку дистанционного управления, модуль декодирования D0 ножной выходной сигнал, нажмите кнопку B, модуль декодирования D0 стопы остановит выходной сигнал, чтобы изменить выходной сигнал D1 ноги.

Настройки: Нажмите кнопку обучения модуля декодирования 3 раза, чтобы осветить светодиодный свет модуля декодирования. Нажмите пульт дистанционного управления кнопкой at will, модуль декодирования прибытие сигнала после, модуль декодирования светодиодный свет мигает три раза, после закалки, установить успех.

4. Двустороннее движение точки + Двусторонняя самоблокирующаяся Блокировка: Нажмите 4 кнопки модуля декодирования. Светодиодный свет модуля декодирования загорается. Нажмите пульт дистанционного управления кнопкой at will, модуль декодирования прибытие сигнала после, модуль декодирования светодиодный свет мигает три раза, после закалки, установить успех.

5. Две самоблокирующиеся + два блокировки: нажмите 5 кнопки модуля декодирования. Светодиодный свет модуля декодирования загорается. Нажмите пульт дистанционного управления кнопкой at will, модуль декодирования прибытие сигнала после, модуль декодирования светодиодный свет мигает три раза, после закалки, установить успех.

6. Две точки + два блокировки: нажмите 6 Кнопки модуля декодирования. Светодиодный свет модуля декодирования загорается. Нажмите пульт дистанционного управления кнопкой at will, модуль декодирования прибытие сигнала после, модуль декодирования светодиодный свет мигает три раза, после закалки, установить успех.

7. Два блокировки + два блокировки: нажмите 7 кнопки модуля декодирования. Светодиодный свет модуля декодирования загорается. Нажмите пульт дистанционного управления кнопкой at will, модуль декодирования прибытие сигнала после, модуль декодирования светодиодный свет мигает три раза, после закалки, установить успех.

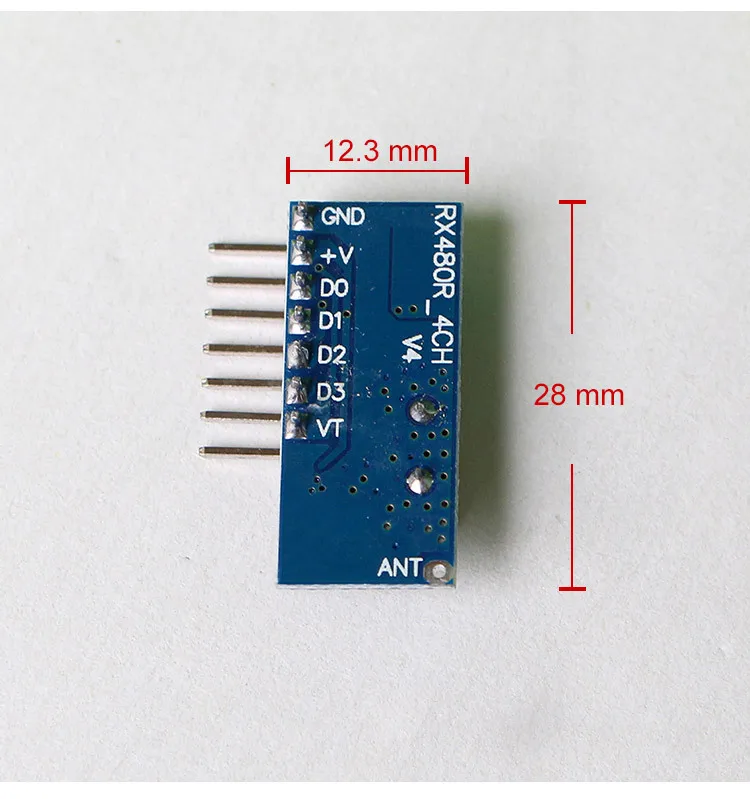

Позицию стопы Описание:

Pin-код обучения:
GND: наземный или отрицательный
+ V: DC3 ~ 5 V вход
D0: вывода данных
D1: вывода данных
D2: вывода данных
D3: вывода данных
VT: светодиодный и обучающий выход кнопки

Часто задаваемые вопросы

1, подключите блок питания, в свое время все могут очистить код и код, когда схема в работе времени четкой функции кода, Qing код успеха после, 4-полосная электрическое реле в норму. На кодовой функции, когда светодиодный индикатор горит, и начать кодировать статус, обучение время ожидания около 16 секунд, нужно в этом 16 секунд для завершения кода, 16 секунд после того, как светодиодный индикатор выключен, автоматически выключается из состояния кода.

2. При первом использовании необходимо очистить код один раз и пустой заводской тест и сохранить код дистанционного управления. На коде успех после эффективного пульта дистанционного управления светодиодный индикатор будет сопровождать свет.

3, переключатель управления может хранить 16 кода дистанционного управления, Roogo учится 17 кода дистанционного управления, программа автоматического перелива первый сбой кода дистанционного управления. И так далее. Когда код дистанционного управления хаотичен, его следует удалить перед обучением, чтобы не иметь других помех кода дистанционного управления.

4. Использование пульта дистанционного управления требует кодирования после обучения, потому что общая Фабрика дистанционного управления не имеет кодирования, взять на себя прямой разъем обучения может, но будет зависеть от другого дистанционного управления без кодирования.

5. Используйте установку, чтобы избежать источника помех и образования, аналогичного защищенной среде. Прямой разъем будет громкоговоритель чувствительность прибытия.

6. Не используйте его нормально. Не нормальное использование будет снижать производительность и срок службы продукта, если прямой соединитель повредит продукт также даст ваш ремень безопасности скрытой опасности.
