433 МГц Универсальный DC12V 1CH релейный Приемник Беспроводной RF пульт дистанционного управления переключатель модуль для дистанционного передающее устройство со встроенным схемой DIY

433 МГц Универсальный DC12V 1CH релейный Приемник Беспроводной RF пульт дистанционного управления переключатель модуль для дистанционного передающее устройство со встроенным схемой DIY

Технические данные:

Входная мощность: DC10V-14VТок в режиме ожидания: 97dbmРасстояние передачи:> 100 м (открытое пространство)Режим декодирования: Программное обеспечение MCU декодированиеУдаленное Хранение: 25 шт.Поддержка удаленного типа: код обучения, фиксированный код (код прокатки может быть разработан)Режим работы: Мгновенный, тумблер, задержка времени фиксации (5s, 10 s, 15 s)Тип проводки: фиксированный терминалВыходной терминал: нет, NC, COMРазмер печатной платы: 35*30*18 мм (Д, Ш, в)

Схема проводки 1:

+ V: 12V + вход;-V: 12 V-вход;НЕТ: выход, нормальный открытый;COM: выход, общий;NC: выход, нормальный близкий.

Примечание: различные варианты включают различные пакеты

Посылка 1 включает в себя:

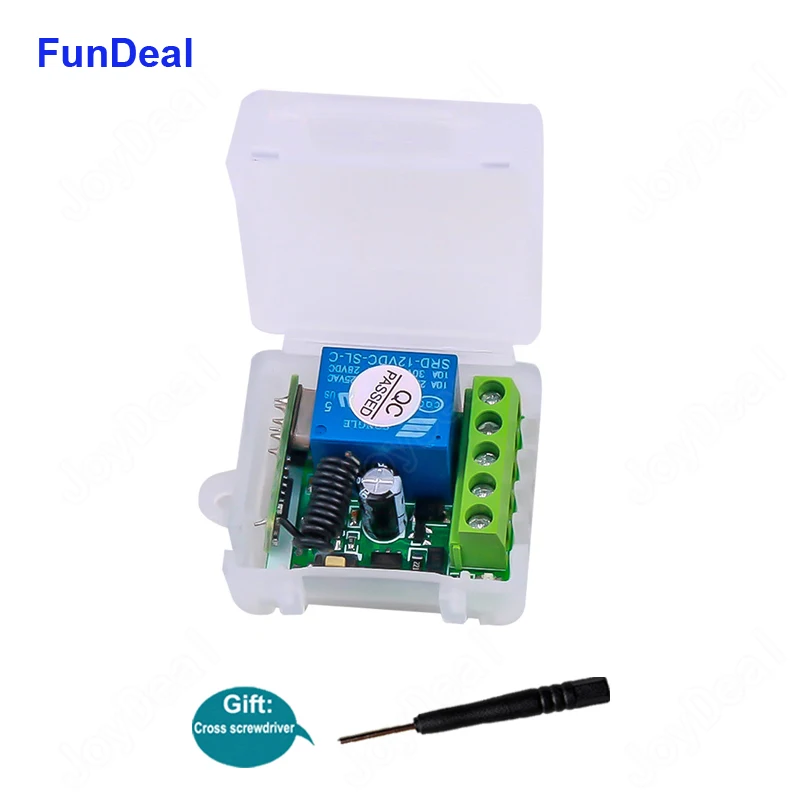

Только 1 Модуль приемника DC12V 1CH (KR1201) * 1 шт. (включает белый корпус); [Новая версия]

Посылка 2 включает в себя:

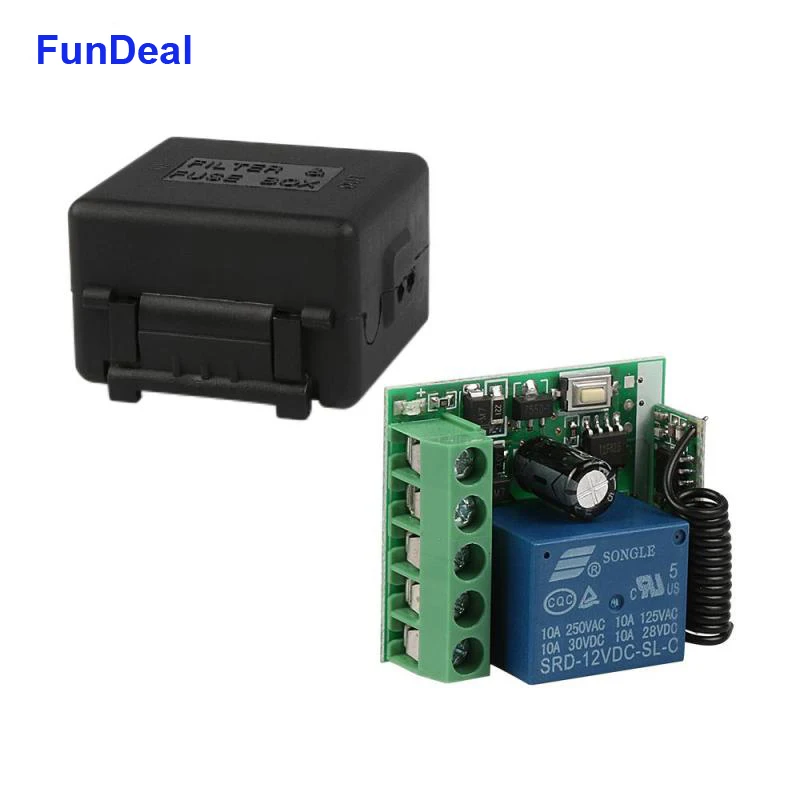

Только 1 Модуль приемника DC12V 1CH (KR1201) * 1 шт. (включает черный корпус); [старая версия]

Уважаемый господин и госпожа: если вы этого не знаете. Пожалуйста, проверьте это.

Приемник и передатчик могут работать вместе, их частота, микросхема и ударопрочность должны быть приняты во внимание.Если вам нужно работать с вашим собственным передатчиком дистанционного управления, вы должны убедиться, что 100% ваш пульт управления частотой 433 МГц, есть ли у вашего передатчика Кнопка обучения, чтобы узнать код приемника? И ваш пульт дистанционного управления может быть совместим с 1527 ic микросхемный приемник.

Бесплатный подарок:

Крестовая отвертка * 1 шт.

Пожалуйста, обратите внимание:

Каждая посылка получает только 1 шт. крестовую отвертку в качестве бесплатного подарка, сколько вы заказываете.Примечание: этот товар отправляется без розничной упаковки, но мы упакуем его хорошо перед отправкой.

О режиме работы:

Мгновенный: нажмите на кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле СОП-подключается.Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключается, нажмите дважды на кнопку дистанционного управления, реле СОП-соединяется.Защелкивание: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного B, реле-подключение.Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите дистанционную кнопку, после 5s или 10s или 15 s, реле отключается автоматически.

Очистка кода:

Удерживайте нажатой кнопку обучения на приемнике, пока светодиодный индикатор не включится, а затем мигает, пока он не мигает в течение 8 раз. Это означает, что код был успешно очищен;После очистки кода, пульт дистанционного управления больше не может работать.

Обучение коду: (мгновенный)

Нажмите клавишу обучения на приемнике один раз,Светодиодный индикатор будет включен, он переходит в кратковременную настройку режима обучения.Затем нажмите кнопку дистанционного управления, светодиодный индикатор на приемной плате будет мигать 3 раза, а затем выключаться.Это означает, что обучение успешно.

Обучение коду: (тумблер)

Нажмите клавишу обучения на приемнике дважды, светодиодный индикатор будет включен, он переходит в режим переключения режима обучения.Затем нажмите кнопку дистанционного управления, светодиодный индикатор на приемной плате будет мигать 3 раза, а затем выключаться.Это означает, что обучение успешно.

Обучение коду: (фиксация)

Примечание: Когда вы выбираете режим фиксации, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две различные кнопки, первый раз, когда мы усвоили «ON», во второй раз мы усвоили «выключение».Например: Кнопка A = ВКЛ, кнопка B = ВЫКЛНажмите клавишу обучения на приемнике тройное время, он поставляется в режиме блокировки.Подождите немного, светодиодный индикатор на приемной плате будет мигать, а затем выключаться.Нажмите на кнопку дистанционного управления A.Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B.Светодиодная вспышка 5 раз.Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.A = ВКЛ, B = ВЫКЛ.

Обучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время работы в течение 5 секунд.Нажмите клавишу обучения на приемнике в пятое время, время задержки в течение 10 секунд.Нажмите клавишу обучения на приемнике в шестом времени, время задержки в течение 15 секунд.Светодиодный индикатор будет выключен.Нажмите кнопку дистанционного управления, светодиодный мигает и выключается.Через 3 секунды светодиодный индикатор снова включится, успешно обучаясь.

Примечание: система может хранить 25 шт. пультов, если пульт дистанционного управления получит более 25 шт., исходный пульт дистанционного управления будет потерян.
