Описание

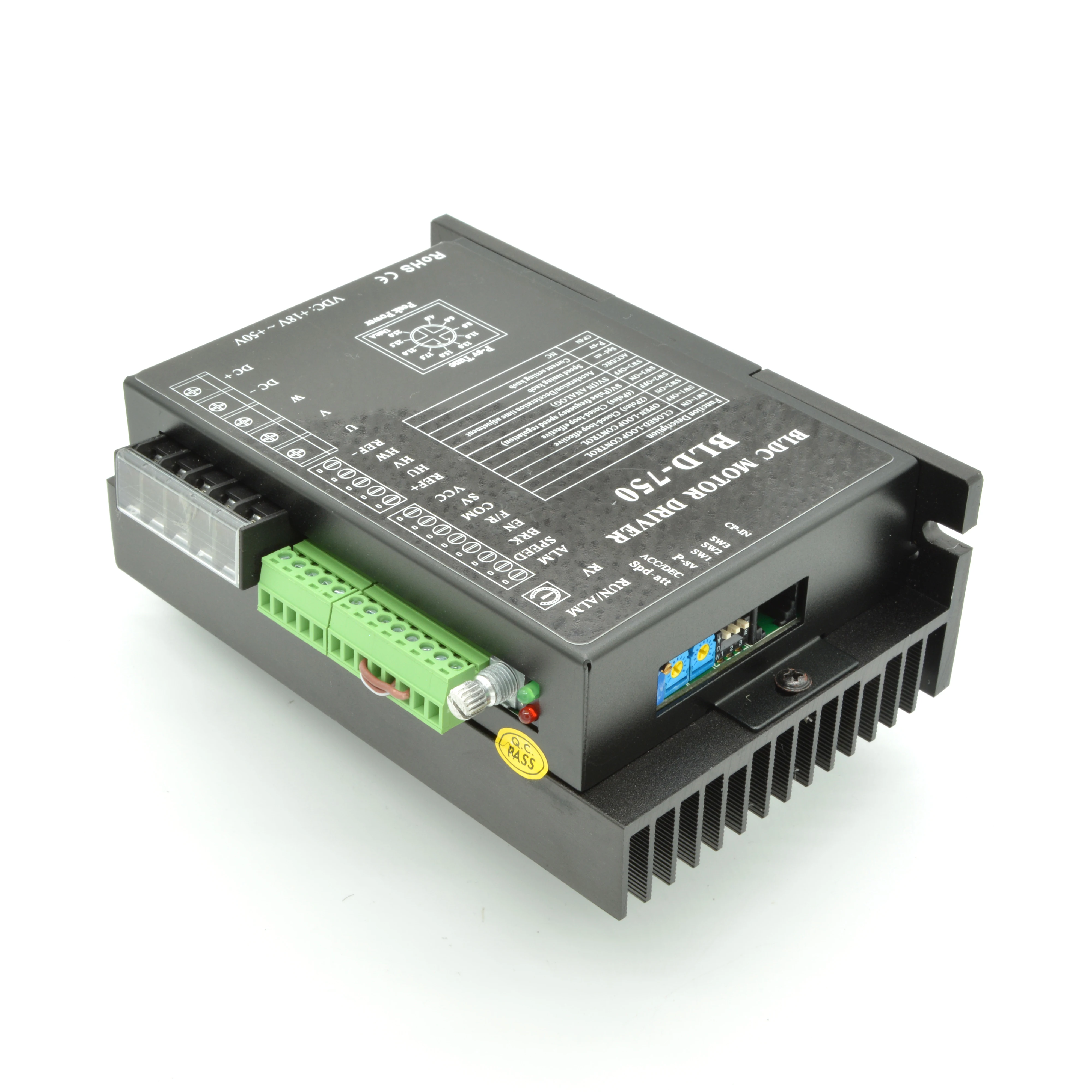

48 В бесщеточный драйвер двигателя постоянного тока BLD-750 18-52VDC 750 Вт бесщёточный электродвигатель постоянного тока

48 V бесщеточный драйвер двигателя постоянного тока BLD-750 18-52VDC 750 W контроллер бесщеточного двигателя постоянного тока

Особенности

Угол поворота: 120 °

Пять регулирование скорости режимов

RS232 протокол передачи данных

Скорость/сигнал тревоги (О. С.)

Высокая эффективность, медленно поднимается температура и компактный размер

Превосходное управление скоростью и широкий диапазон скорости 0 ~ 20000 ОБ/мин

PID замкнутая петля управления и сильного перегрузки по току/напряжению, нижнее напряжение самозащиты

Электрические индексы

Драйвер параметры	Минимальная величина	Лучшее соотношение цена/качество	Максимальное значение	Блок
Выход ток	-	-	25	А
Вход напряжения	18	48	52	Постоянный ток
Зал приводной ток	-	20	-	MA
Зал напряжения сигнала	-	-	5	V
Применимый скорости двигателя	-	20000	Об/мин

Экологические показатели

Факторов внешней среды	Экологические показатели
Применение случая	Нет пыли, масляные пятна и коррозионного газа
Рабочая температура	-10 ℃ ~ + 50 ℃
Защита окружающей среды влажности	80% RH (без конденсации)
Вибрация	5,7 м/с2 макс
Температура хранения	0℃ ~ + 60 ℃
Режим охлаждения	Естественное охлаждение или принудительное охлаждение

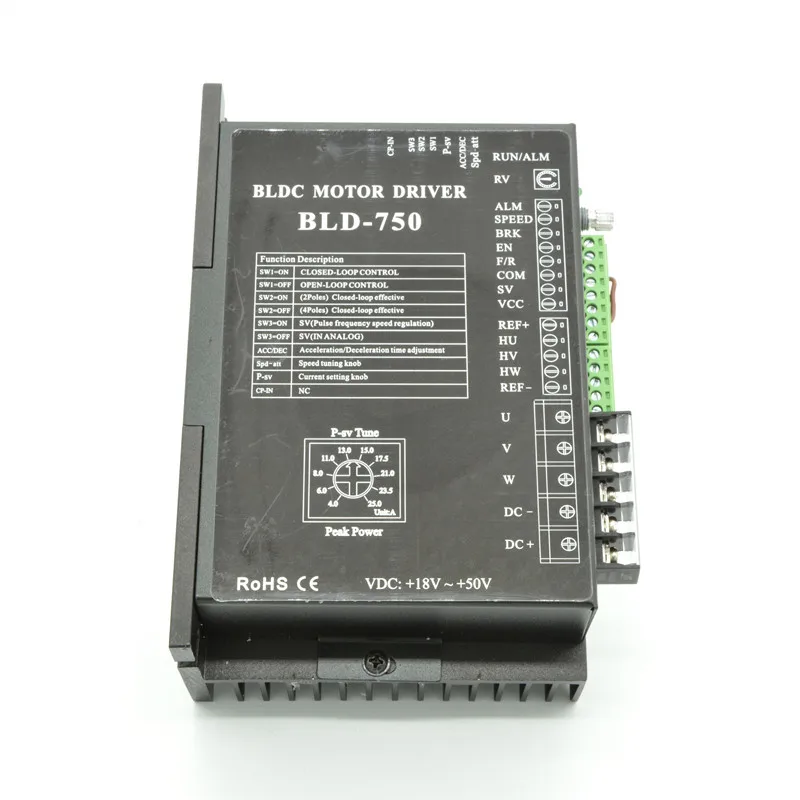

Интерфейс драйвера и подключение двигателя

Терминалы	Функция
SV	1. Внешний потенциометр; 2.ЯNput аналоговый сигнал; 3.PWM ширина импульса.
COM	Общий порт (контрольный уровень 0 В)
F/R	Контроль направления вращения двигателя (CW/CCW). Высокий Уровень входного сигнала двигатель вращается по часовой стрелке, низкий уровень входа или когда F/R и COM короткого замыкания, Двигатель вращается против часовой стрелки
RU	Высокий Уровень входного сигнала двигателя, низкий уровень входа или когда EN и COM короткого замыкания, двигатель работает
BRK	Тормоз двигателя останавливается, когда добавляется высокий уровень или подвеска порта; двигатель работает, когда низкий уровень добавлен или EN и BRK подключены
ALM	Выходной сигнал по умолчанию 5 В при нормальных условиях; уровень 0 В при возникновении неисправности
Скорость	Выходной импульсный Частотный сигнал (OC). Скорость двигателя может быть рассчитана через скорость.

Четыре регулирование скорости режимов

Встроенный потенциометр RV

Поверните RV ручки по часовой стрелке до «щелчка» звука, двигатель начинает работатьИ ускорить. МOtor скорость уменьшитсяЕсли против часовой стрелки, В тех случаях, когда он дойдет до ограниченного позиции, моторный остановок.

Внешний потенциометр

Используйте потенциометр со значением сопротивленияО10KΩ,Подключите Средний терминал с SV терминалом, И две другие клеммы соответственно соединеныС VCC терминала иCOMТерминал.

Входной аналоговый сигнал (0-5 В)

Реляционная схема напряжения и скорости двигателя (разгрузка)

Входной аналоговый сигнал (0-10 В)

Реляционная схема напряжения и скорости двигателя (разгрузка)

Контроль скорости импульсной частоты

Импульсная частота и частота вращения двигателя релятинальная схема (разгрузка)

Быстрый разрыв

Когда COM и BRK закрыты цепи,Двигатель будет быстрым тормозом.

CW/CCW вращение

Подключите F/R и COM, Мотор будет вращаться против часовой стрелки, Отсоедините его, Мотор будет вращаться по часовой стрелке.Чтобы контролировать направление двигателя, Переключатель может быть добавлен между F/R и COM.

Контроль pid и окончательная настройка скорости

SW2
На	PID управление замкнутым контуром, Скорость отзывы управления
OFF	PID управление открытым контуром

Максимальный ток установка

Оснащенный функцией защиты двигателя, драйвер предоставляет опции для установки желаемого номера тока в ручке P-sv, чтобы избежать перегрузки по току для двигателя. Обратите внимание, что случайная ошибка ± 10%. Установка должна совпадать с номинальным током двигателя.
