Описание
Контроллер Особенности
Импортный микрокомпьютер контроллер

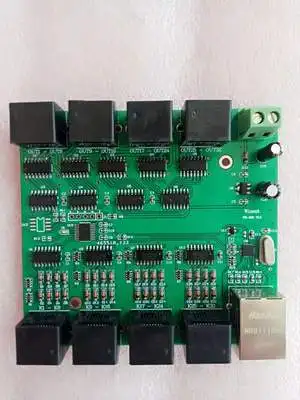

До 32 (2/4/7/32) ввода-вывода сигнала
2-way/4-way Малый модуль может использоваться в 86 коробках
Совместим с различными кнопками jog, сенсорными кнопками, клавишным переключателем, выходным датчиком сухой контактный сигнал
Код, выданный ключом, полностью настроен заказчиком (может быть написан нами)
С индикатором питания и связи (нормально включается, мигает во время связи)
Функция защиты от обратного хода
Функция защиты от перенапряжения (предельное напряжение 30 В)
± 18кв способность связи анти-помех

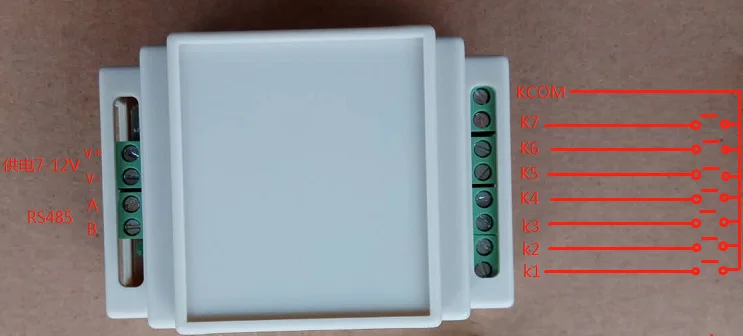

Инструкции по подключению
Символы проводки помечены на контроллере, Пожалуйста, подключите соответственно.
V +: контроллер положительного источника питания, диапазон напряжения 7-28 в (обратите внимание на другой источник питания или обратитесь в службу поддержки клиентов)
V-: мощность контроллера отрицательная, IO общая земля
A: сигнал RS485
B: B сигнал RS485
KIN1-KIN7: Входной IO1-IO7. Обратите внимание, что все входные IOs 0-28 в
Сигнал, перенапряжение может привести к ожогам.
KCOM: общий наземный порт для входных IO1-IO7
Описание параметров:
Напряжение питания: 7-28 в
Ток питания: менее 10 мА
Входное напряжение IO: 0-50 в
Установка: стандартная установка рельсов
Размер: 88 × 54 × 63 (мм)
