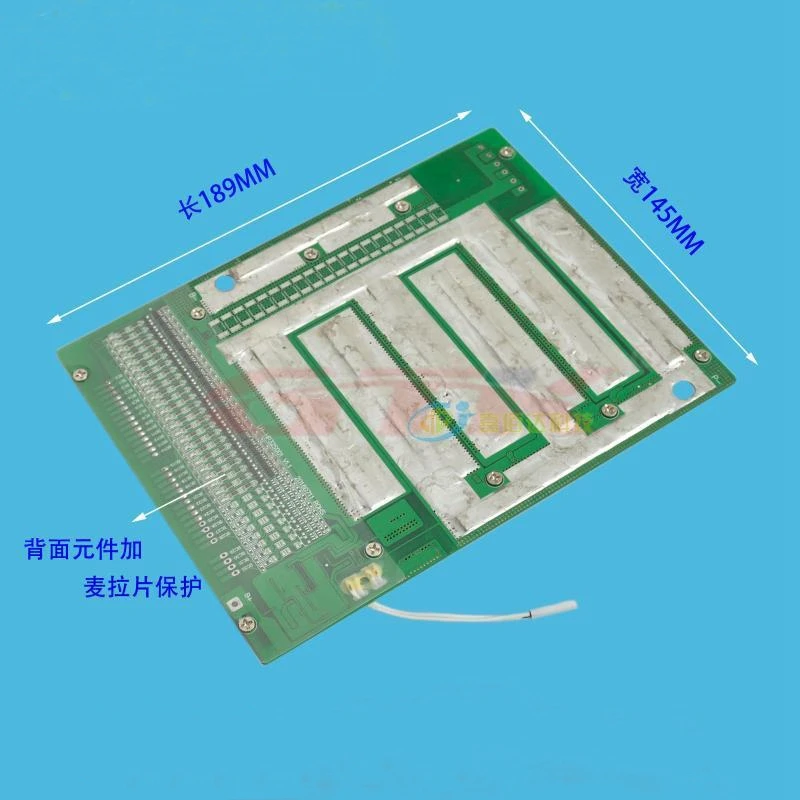

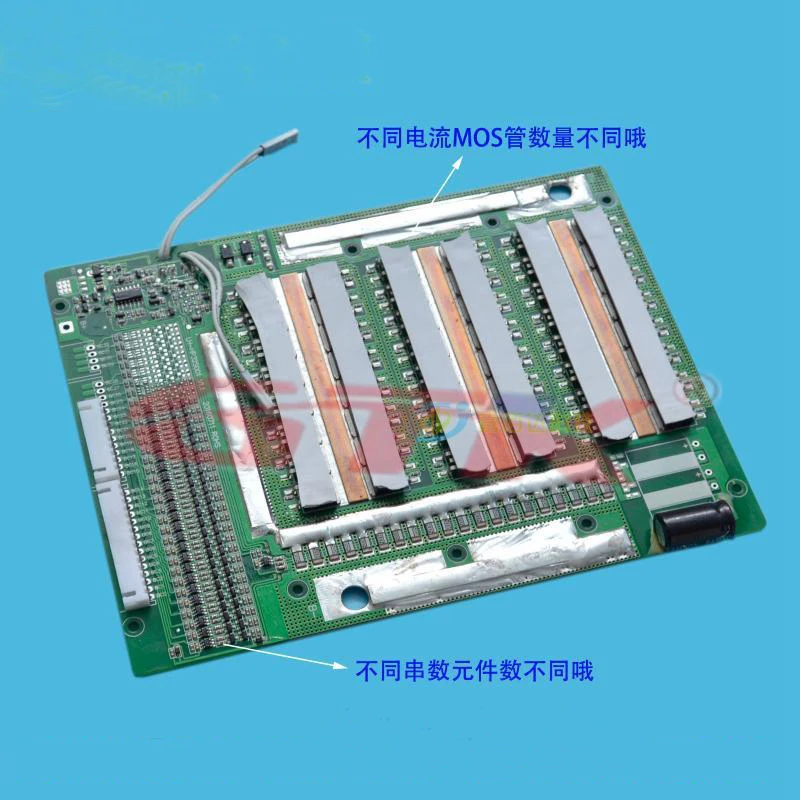

4S 80A 100A 120A 150A BMS сбалансированный заряд lifepo4 плата защиты батареи для 12 В Lifepo4 Аккумуляторный блок

Параметры:

Выравнивающий ток: 80 мА (VCELL = 3,70 в)

Сбалансированная Начальная точка: 3,46 ± 0,05 В

Порог перезаряда: 3,65 ± 0,05 В

Защита от перезаряда: 75 г-жа

Релиз избыточного заряда: 3,55 ± 0,05 В

Чрезмерный порог: 2,0 ± 0,08 в

Чрезмерная задержка: 5 мс

Сброс избыточного разряда: отсоедините нагрузку, и индивидуальное напряжение батареи выше порога избыточного разряда;

Порог перегрузки по току: 200 А

Высвобождение перелива: Отключение нагрузки

Рабочий ток: 80A/120A/150A

Статическое энергопотребление: менее 500uA

Защита от короткого замыкания: может защитить, отключение нагрузки может быть самовосстановлением.

Основные функции: защита от перезаряда, защита от разрядки, защита от короткого замыкания, защита от перегрузки по току, сбалансированная защита.

Посылка:

1 шт. 4S 12 v lifepo4 BMS

Способ подключения:

1. Во-первых, подключите «отрицательный» Аккумуляторный блок к «B-» на BMS плате с черной линией.

2. подсоедините первый кабель (B-) к отрицательному полюсу первой ячейки, Подсоедините второй кабель (B1) к положительному полюсу первой ячейки, а третий (B2) ко второй клетке положительный, и так далее. Bn (последний провод) также быть подключен к положительному полюсу последней ячейки, которая является положительным полюсом (B +) батареи.

3. Используйте устройство напряжения, чтобы определить, соответствует ли напряжение каждого прилегающего двух клемм кабельного терминала напряжению аккумулятора.

4. Если вышеуказанные шаги верны, вставьте кабель и проверьте, равен ли выход общей напряжению аккумуляторного блока.

Значение Выход является следующим:

1.) напряжение между отрицательным зарядным устройством и B +

2.) напряжение между отрицательным терминалом нагрузки и B +;

Примечание:

1. При установке платы защиты, пожалуйста, зафиксируйте ее прочно, будьте осторожны, чтобы не встряхнуть и другие причины, вызванные расшатыванием!

2. во-первых, чтобы приварить каждый кабель к подходящему сотовому полюсу, затем поместите кабельный терминал в вилки платы, (пожалуйста, не вставляйте кабельный терминал, а затем сварочные элементы, для предотвращения повреждения платы защиты от сварки!)
