5 контактов вентилятор термостат переключатель автомобильный вентилятор термостат переключатель тестовые метры Универсальный автоматический вентилятор термостат переключатель для бизнеса

Описание

Описание продукта:
185-170 градусов электрический вентилятор термостат релейный переключатель комплект.
Этот комплект включает в себя все необходимое для подключения к вентилятору.
Этот комплект предназначен для включения электрического вентилятора на 185 градусов и отключения на 170 градусов и будет работать с любой системой 12 вольт.
Многофункциональный, ремонт и сборка инструмента для авто.
Красивый, современный дизайн.
Параметры:
Модель: 467172
100% Новинка!
Размер: как показано на картинке
Посылка Размер коробки: около 16 см (Д) х 12 см (Ш) х 4,5 см (В)

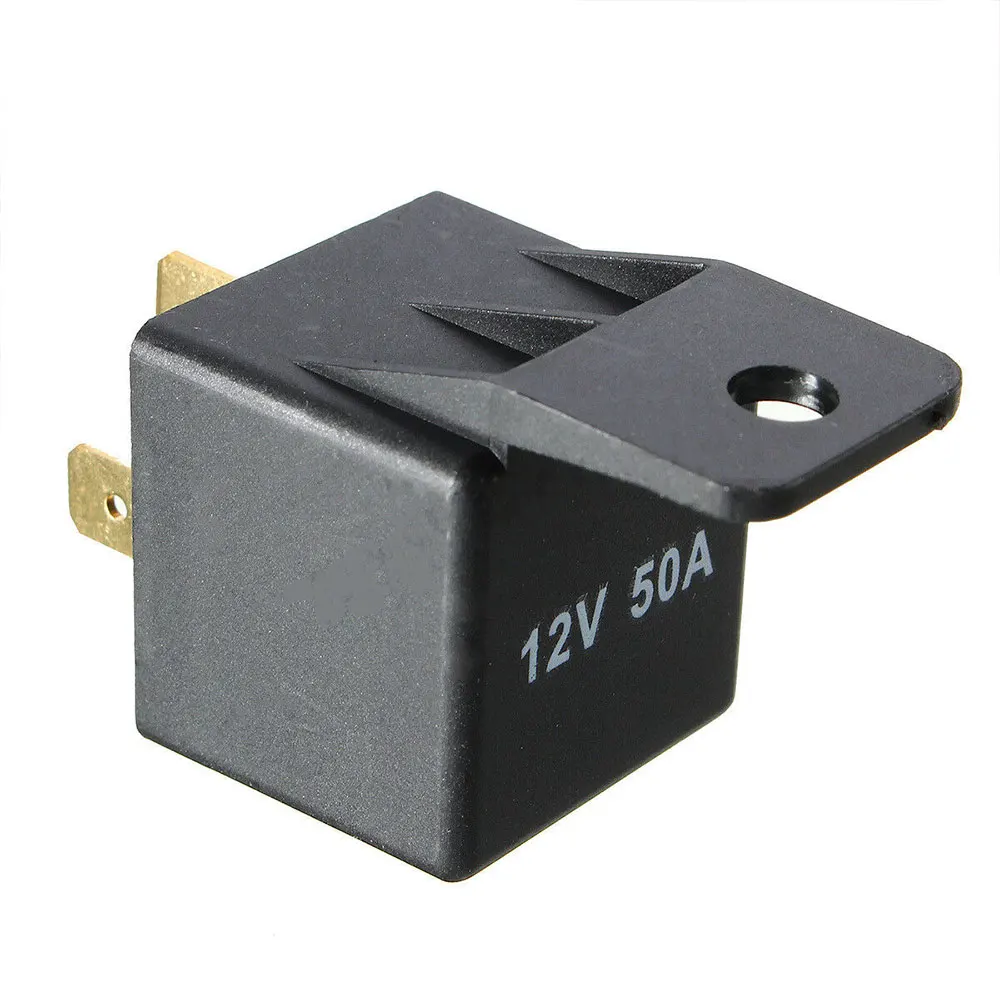

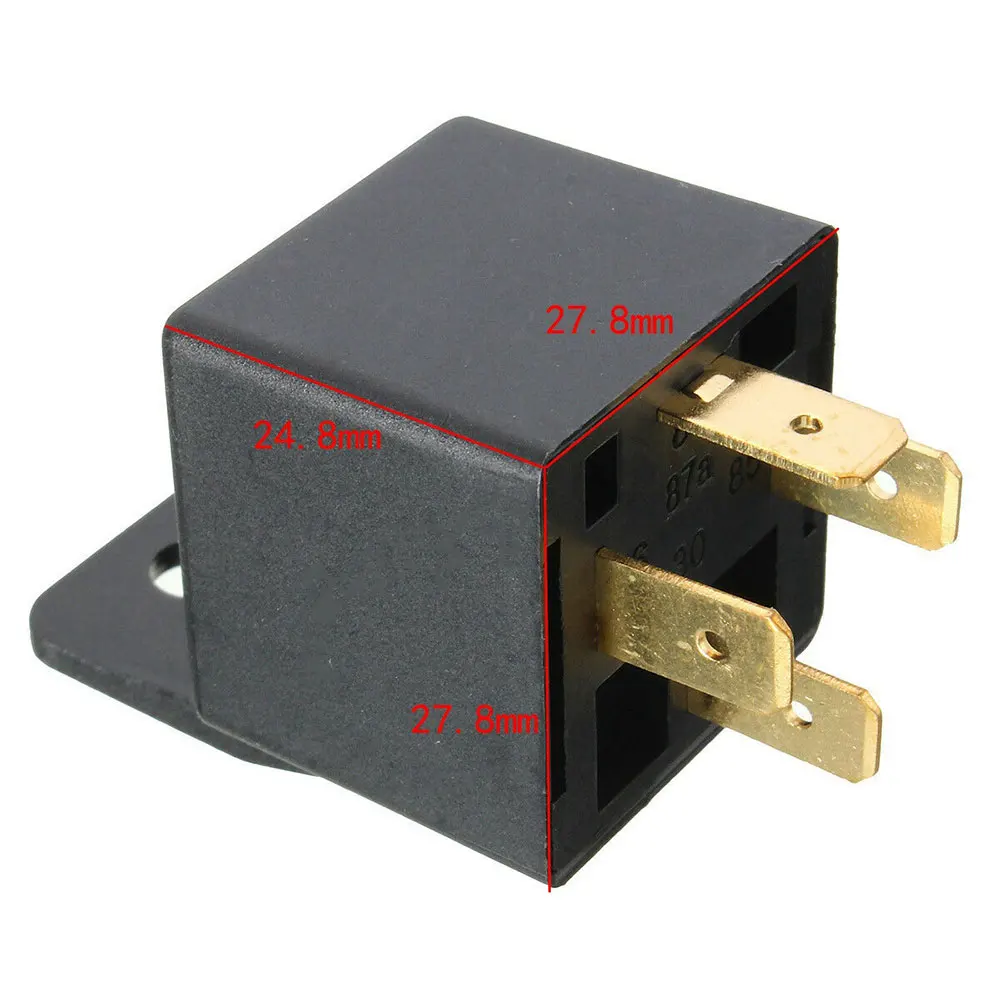

Реле: 12 В DC 50A, 5 контактов
Количество: упаковка одного комплекта
Применимость:
Подходит для 265 283 305 307 327 350 383 400 396 402 427 454 472 502 260 289 302 351 W 347 352 360 390 406 427 428 429 460 351C 351 м 400 273 318 340 360 361 383 400 413 426 W 440 455 330 326 двигатели.
Установка инструкции по уходу за изделием

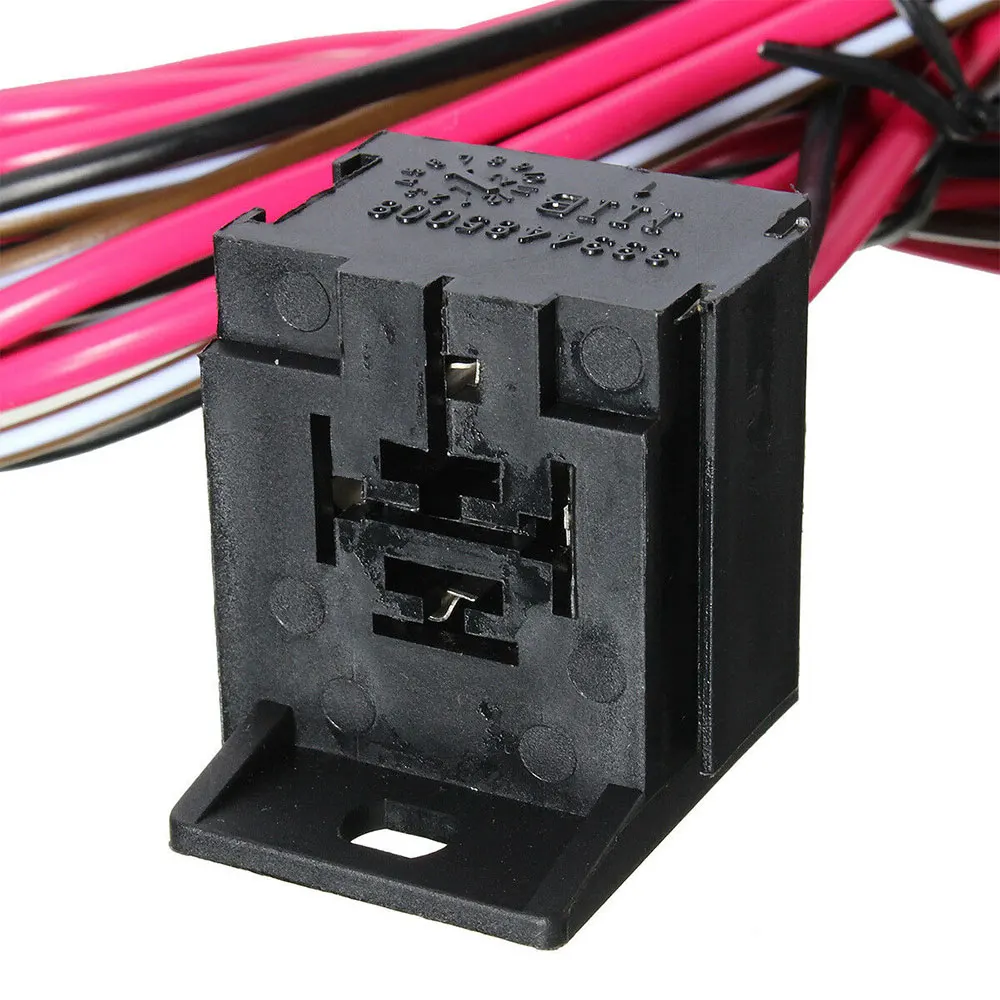

1. Установите реле под крышкой в удобном месте для вентилятора.
Примечание: Не используйте тефлоновую ленту или резьбовой уплотнитель на термостате или адаптере. Для правильной работы термостат должен Заземлить три нити в двигатель, а двигатель должен быть заземлен.

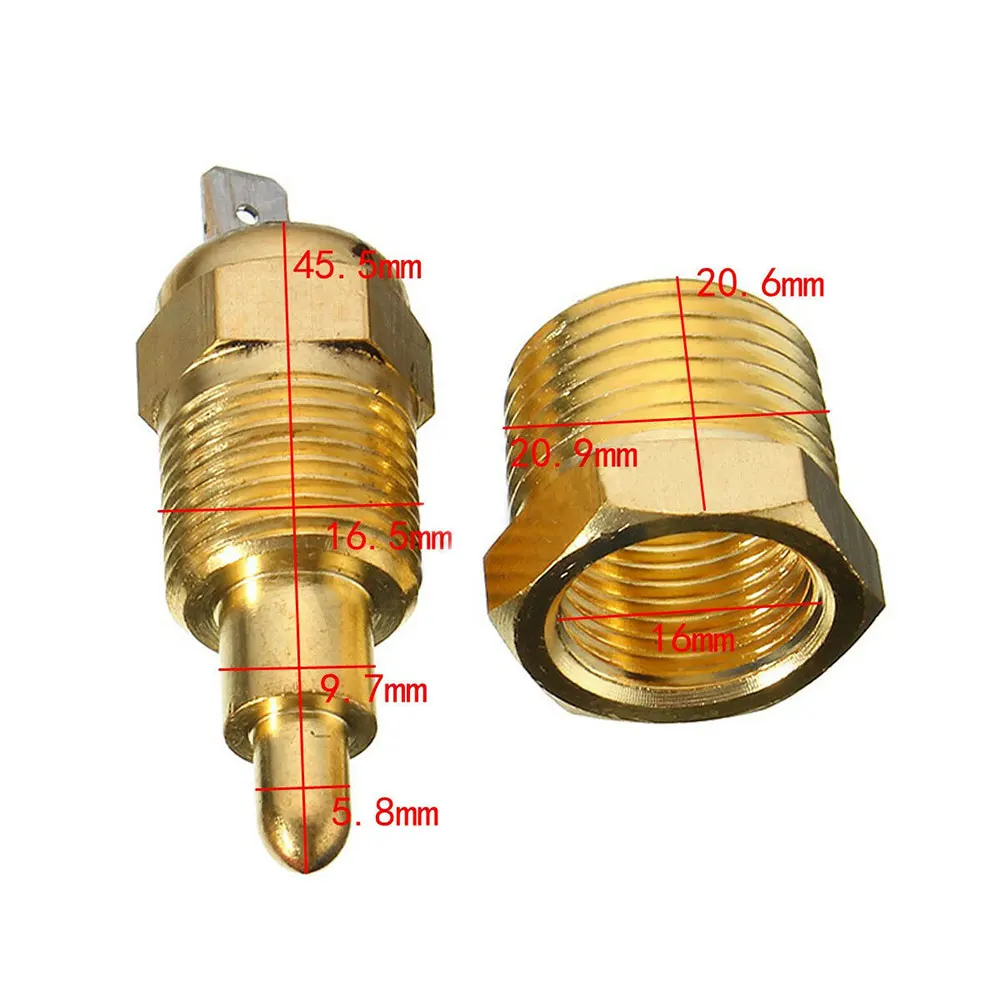

2. Установите термостат в головку или впускной коллектор. Направьте черный провод к термостату и отрежьте до длины. Обжмите Красный наконечник на черный провод и прикрепите к термостату.
3. Прокладывайте и подключите красный провод к вентилятору «+» или проводу питания, Исходящему от двигателя вентилятора, напечатанного «к электрическому вентилятору».
Примечание: с помощью этого реле вы можете работать с вентилятором, рассчитанным до 50 А или двумя вентиляторами, если общая сила тока для обоих меньше 50 apms.

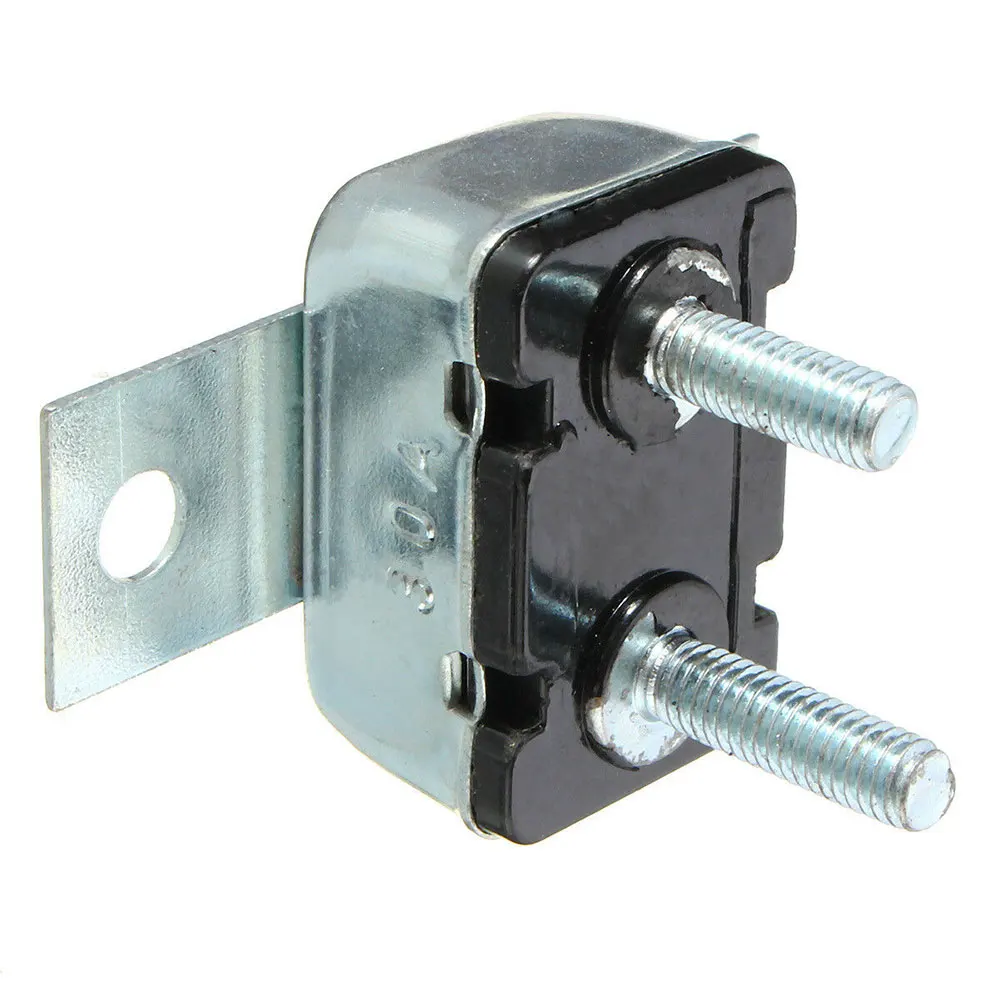

4. Установите автоматический выключатель, предоставленный в удобном месте как можно ближе к любому источнику питания (батарея или большой терминал на стартере соленоида), который вы используете для реле вентилятора.
5. Аккуратно проложите красный провод от реле к одному боковому выключателю, установленному на шаге 5. Отрежьте до длины и установите с помощью Небольшого Желтого кольцевого терминала. С другим маленьким желтым кольцевым терминалом Возьмите оставшийся красный провод и подключите неиспользованный пост на выключателе к источнику батареи. Этот провод напечатан "на батарею/постоянную горячую"
6. Направьте коричневый провод к выключателю зажигания или выключателю вентилятора в зависимости от того, что удобнее.
Примечание:
1. (ВАЖНО) инструкции включены. Рекомендуется Профессиональная установка!
2. Пожалуйста, внимательно проверьте таблицу размеров перед оплатой.
3. Замеры сделаны вручную, поэтому возможны отклонения на 0,5-1 дюйм. (1 дюйм = 2,54 см)
4. Цвет Товара может немного отличаться от цвета на изображении из-за разницы в экране компьютера, спасибо за понимание.

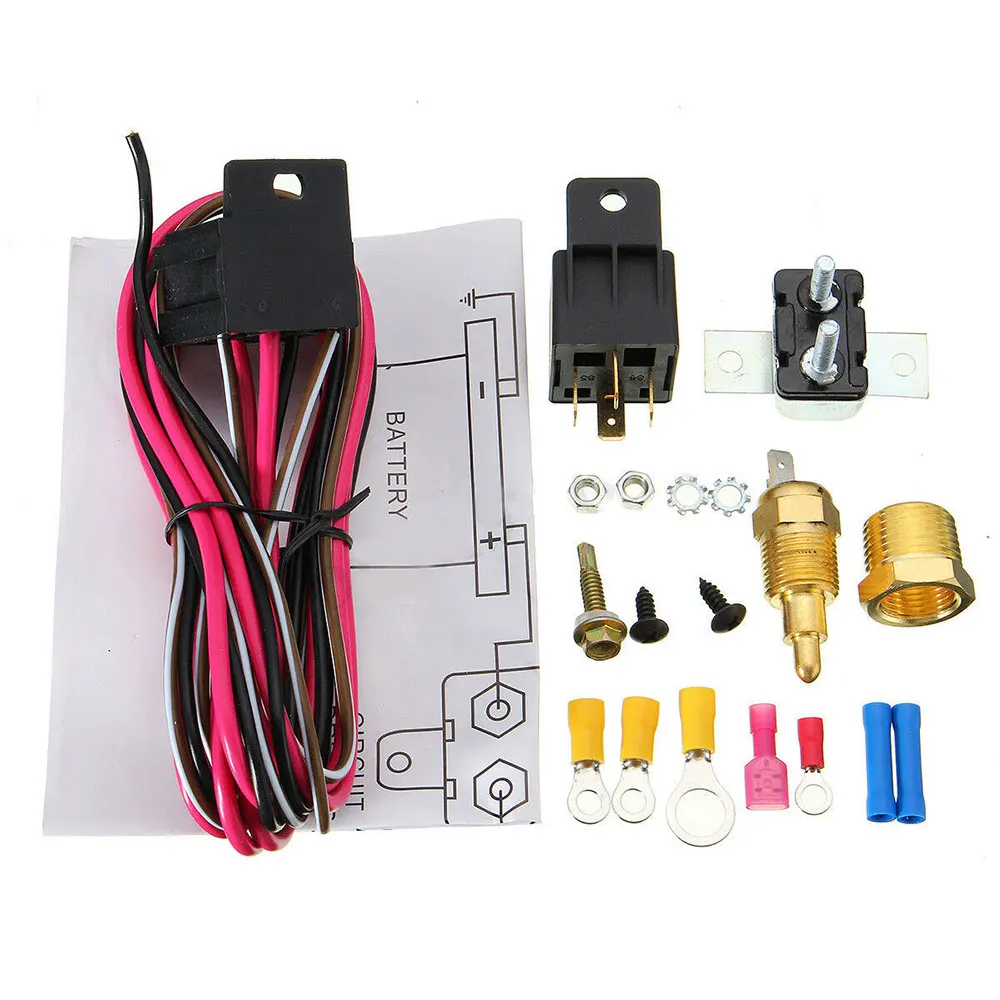

Посылка включает в себя:
Реле 50 АМПЕР-1 шт.
1 х проводный датчик
1 X Температура Сенсор
1 х автоматический выключатель
1 X Инструкция

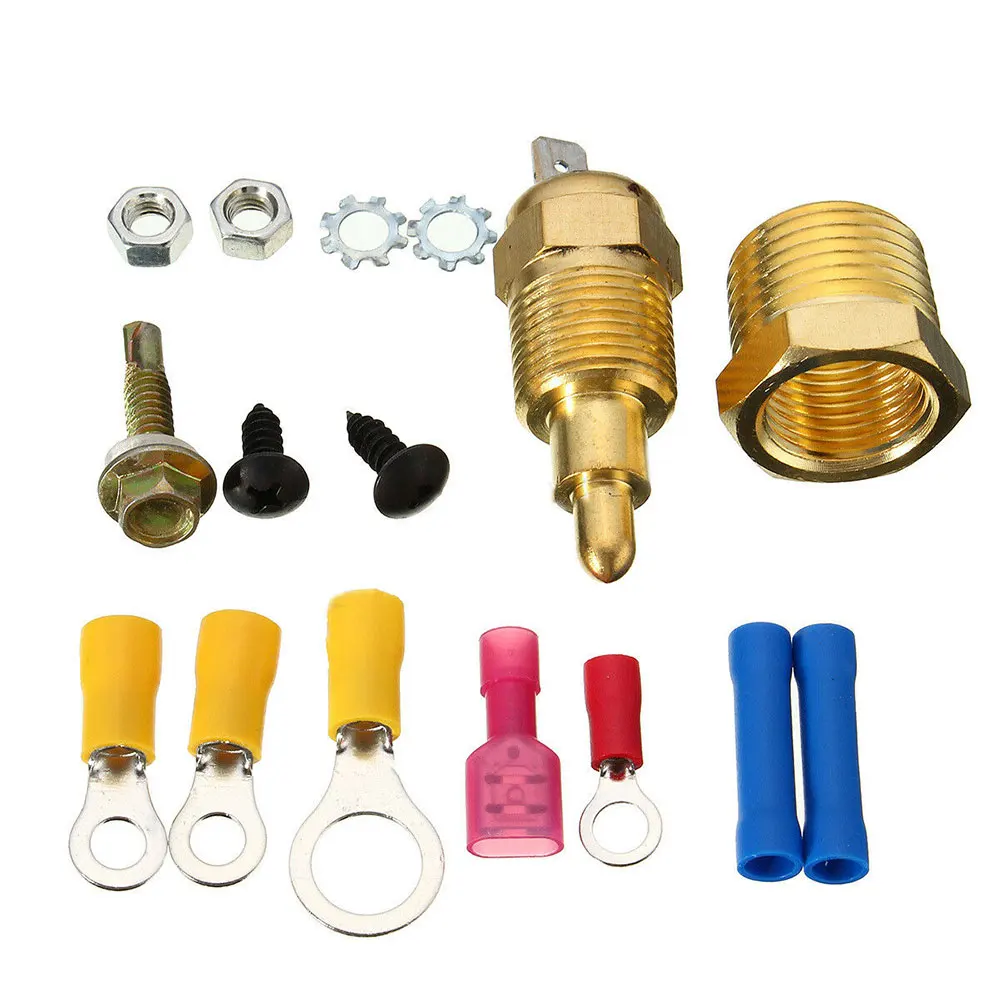

Различные разъемы и клеммы
