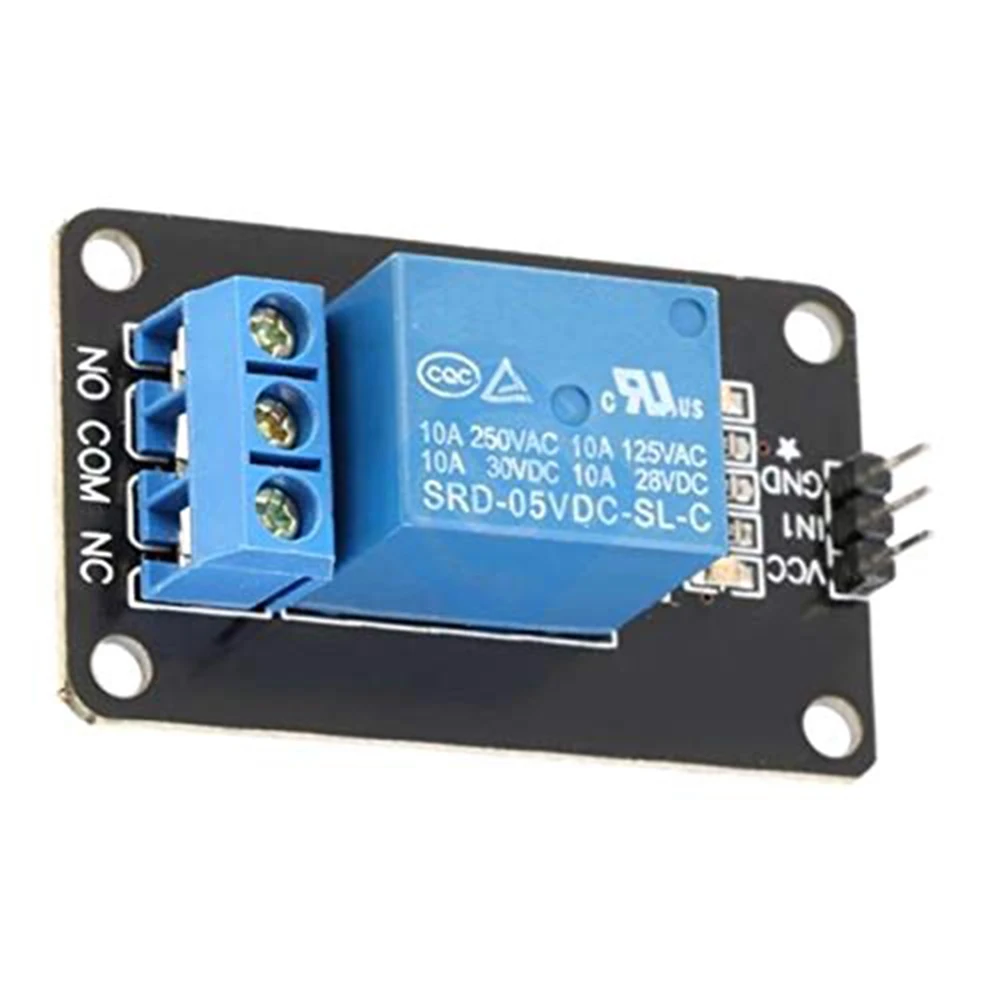

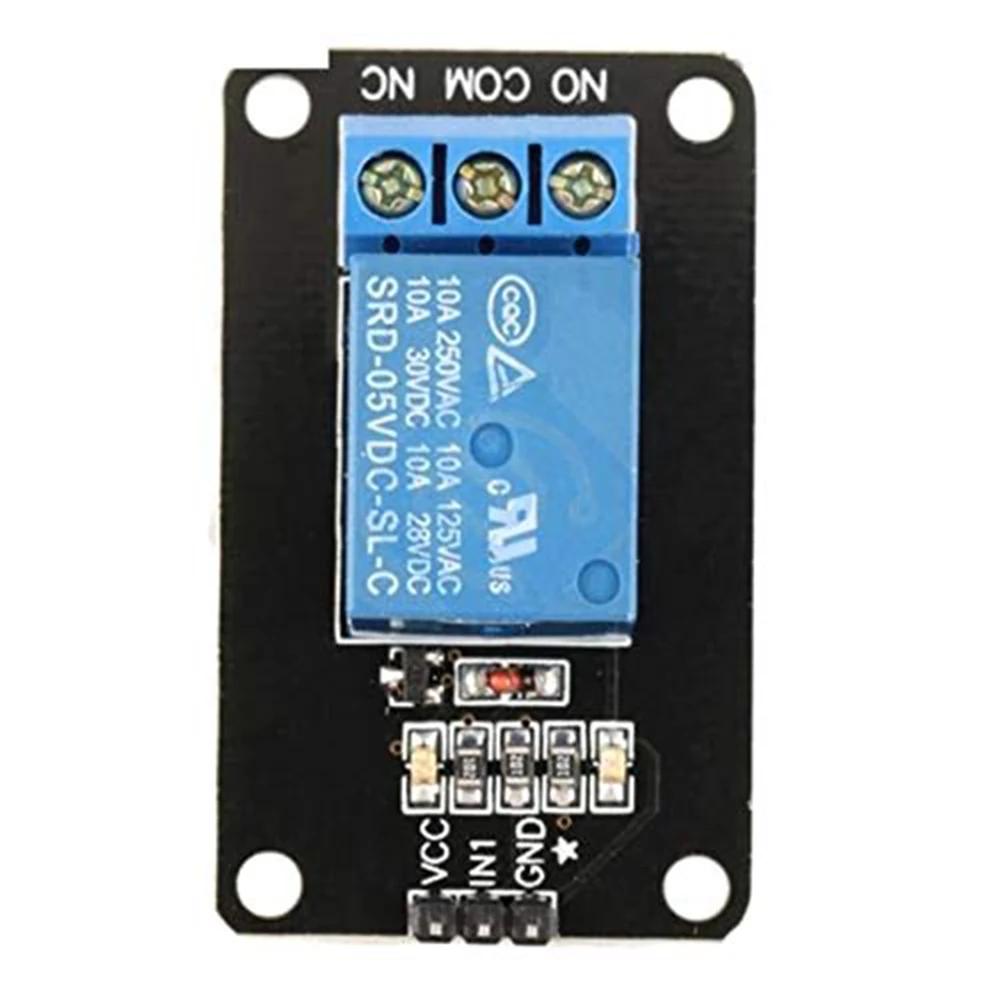

5 шт. 1 канал релейный модуль микроконтроллер макетная плата реле для расширения платы ПОДДЕРЖКА AVR/51/PIC канал релейный модуль

Описание

Упаковка: 5 пар в 1-чип реле для MCU макетная плата

5 V 1-канальный релейный интерфейсной платы, и каждый из них может интересовать 15-20mA тока водителя

Оснащен высокотоковым реле, AC250V 10A; DC30V 10A

Стандартный интерфейс, который может управляться непосредственно с помощью микроконтроллера, например Arduino, 8051, AVR, PIC, DSP, ARM и так далее

Контактная независимая проводка, безопасная и надежная

С винтовыми отверстиями для легкой установки

Размеры: 4,7x2,9x1,8 см

Описание продукта:

1. Этот модуль соответствует стандартам безопасности inter-GUO, и есть изолирующие Слоты в области управления и области нагрузки;

2, с помощью реле;

3, с инструкциями по питанию и реле, вытяжной светильник, отключение не светильник;

4. Когда есть сигнал на входном терминале сигнала, общий терминал и нормально открытый терминал будут вести;

5, может использоваться в качестве модуля макетной платы микроконтроллера, может использоваться в качестве контроля бытовой техники;

6, контроль сигнала постоянного или переменного тока, может контролировать нагрузку 220 В переменного тока;

7. Есть один нормально открытый и один нормально закрытый контакт;

8. Более удобно подключить Синий терминал KF301 к линии управления.

Что касается описания высокоуровневых и низкоуровневых методов запуска, друзья, которые не поймут, пожалуйста, посмотрите на:

Высокоуровневый триггер относится к методу запуска с напряжением между входным терминалом сигнала и заземлением, который можно понять как метод запуска, когда входной терминал сигнала и положительный терминал VCC коротко замыкаются;

Низкоуровневый триггер относится к методу запуска, где напряжение между входным терминалом сигнала и заземлением составляет OV, что можно понять как метод запуска, когда входной терминал сигнала и отрицательный терминал GND коротко замыкаются.
