Описание

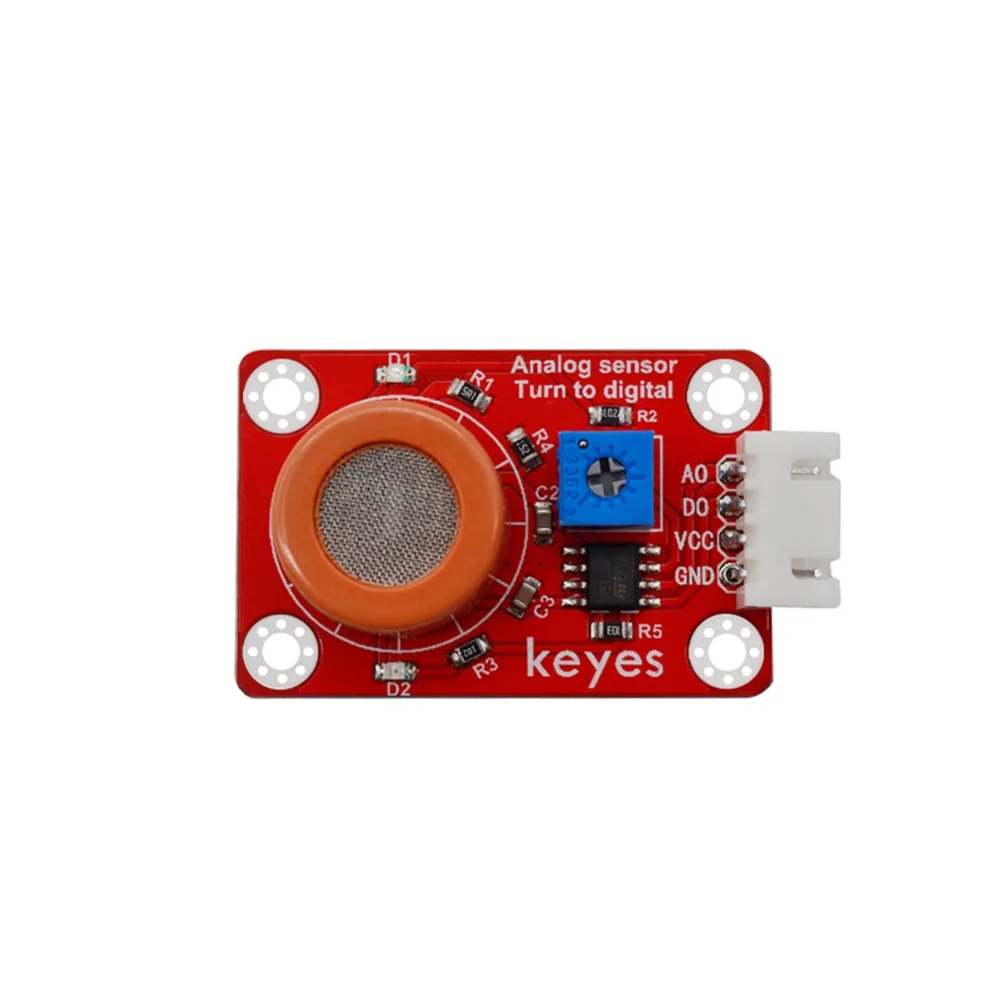

5 шт. keyes кирпич MQ-3 датчик алкоголя (отверстие колодки) Анти-обратный разъем белый терминал для Arduino

Это обычно используемый датчик алкоголя, который использует MQ-3 компоненты спирта и этанола паровой датчик. Газосчеточным материалом, используемым в этом компоненте, является диоксид олова (SnO2), который имеет низкую электропроводность в чистом воздухе. При наличии спиртового пара в среде, в которой расположен датчик, проводимость датчика увеличивается по мере увеличения концентрации спиртового пара в воздухе.

Датчик совместим с различными платами для управления микроконтроллером, например сериями микроконтроллеров Arduino. Мы предоставляем способ использования этого датчика в сочетании с микроконтроллером UNO R3. При использовании, конец A0 считывает аналоговое значение соответствующего спиртового пара; конец D0 подключен к чипу LM393 (компаратору), мы можем отрегулировать критическую точку сигнализации пара алкоголя через регулировку потенциометра, и цифровое значение выводится на D0. Когда содержание пара спирта превышает критическую точку, терминал D0 выводит низкий уровень; когда содержание пара спирта не превышает критическую точку, терминал D0 выводит высокий уровень. Датчик поставляется с 2,54 мм противообратным штекером белого цвета. При использовании, мы можем подключить к MCU с помощью кабеля DuPont. Для облегчения проводки мы специально разработали плату расширения, которая полностью совместима с этим датчиком и микроконтроллером Arduino UNO R3. Нам нужно всего лишь поместить плату расширения в MCU UNO R3, и использовать 4 P двухголовый XH2.54 штекер провода (анти-реверс) для подключения к плате расширения, что просто и удобно.

В то же время датчик поставляется с 4 отверстиями для позиционирования диаметром 3 мм, что позволяет закрепить датчик на других устройствах.

2. Технические характеристики

Рабочее напряжение: 5 В постоянного тока

Контрольный сигнал: цифровой сигнал (D0)

Аналоговый сигнал (A0)

Интерфейс: 2,54 мм Шаг 4pin анти-обратный интерфейс

Размер отверстия для позиционирования: 3 мм в диаметре

Размер: 44*26*13 мм

Вес: 6,2 г

Посылка включает в себя:

5 х MQ-3 датчик алкоголя
