Описание

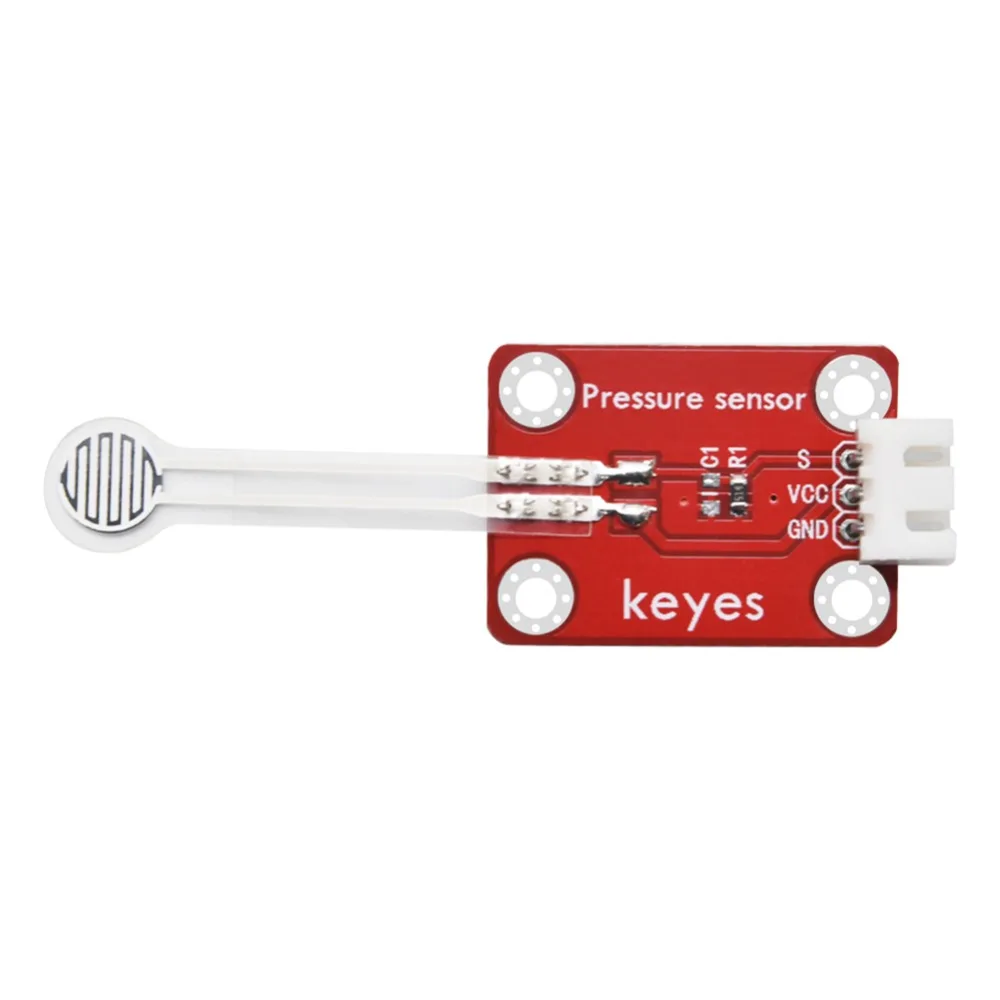

5 шт. Keyes кирпич тонкопленочный датчик давления (отверстие колодки) Анти-обратный штекер белый терминал 1. Обзор для Arduino

Этот датчик основан на новом нано-чувствительном к давлению материале с удобной молодой модульной тонкой пленкой сверхтонкой пленочной подложки одноразового патча, который является водонепроницаемым и чувствительным к давлению. Когда датчик обнаруживает внешнее давление, значение сопротивления датчика меняется. Мы используем цепь для преобразования сигнала давления, который датчик определяет изменение давления в выходной электрический сигнал соответствующей интенсивности изменения. Таким образом, мы можем получить изменение давления путем обнаружения изменения электрического сигнала.

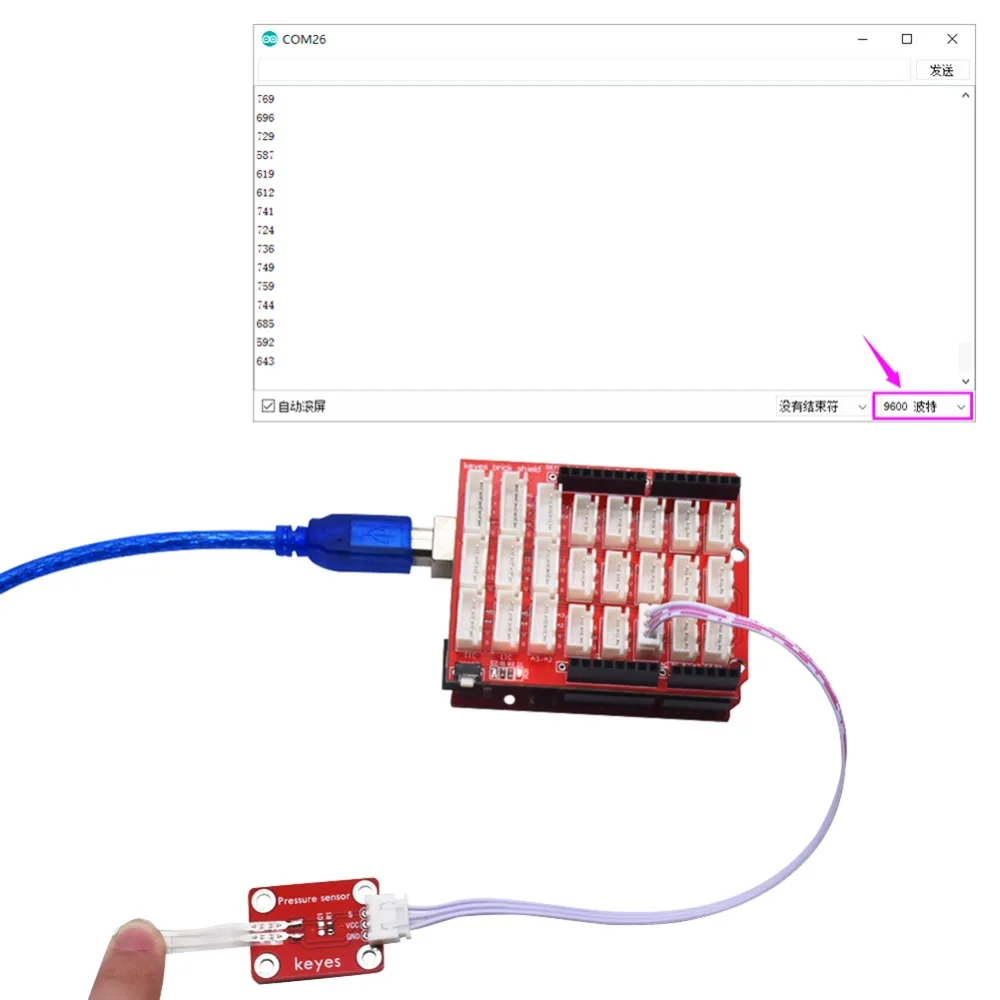

Датчик совместим с различными платами для управления микроконтроллером, такими как Arduino серии MCU. При использовании, мы предоставляем способ использовать этот датчик с Arduino серии MCU. Введите терминал сигнала датчика в аналоговый порт MCU серии Arduino, и почувствуйте изменение давления, и Отобразите соответствующее аналоговое значение на последовательном мониторе.

Датчик поставляется с 2,54 мм противообратным штекером белого цвета. При использовании, мы можем подключить к MCU с помощью кабеля DuPont. Для облегчения проводки мы специально разработали плату расширения, которая полностью совместима с этим датчиком и микроконтроллером Arduino UNO R3. Нам нужно всего лишь поместить плату расширения в MCU UNO R3, и использовать 3 P двухголовый XH2.54 штекер провода (анти-реверс) для подключения к плате расширения, что просто и удобно.

В то же время датчик поставляется с 4 отверстиями для позиционирования диаметром 3 мм, что позволяет закрепить датчик на других устройствах.

2. Технические характеристики

Рабочее напряжение: DC 3,3-5 В

Интерфейс: 2,54 мм Шаг 3pin анти-обратный интерфейс

Размер отверстия для позиционирования: 3 мм в диаметре

Контрольный сигнал: аналоговый сигнал

Диапазон измерений: 0-0,5 кг

Толщина: 0,25 мм

Точка отклика: <20g

Повторяемость: <±5. 8% (50% нагрузки)

Точность: ± 5% (диапазон 85%)

Долговечность:> 1 миллион раз
