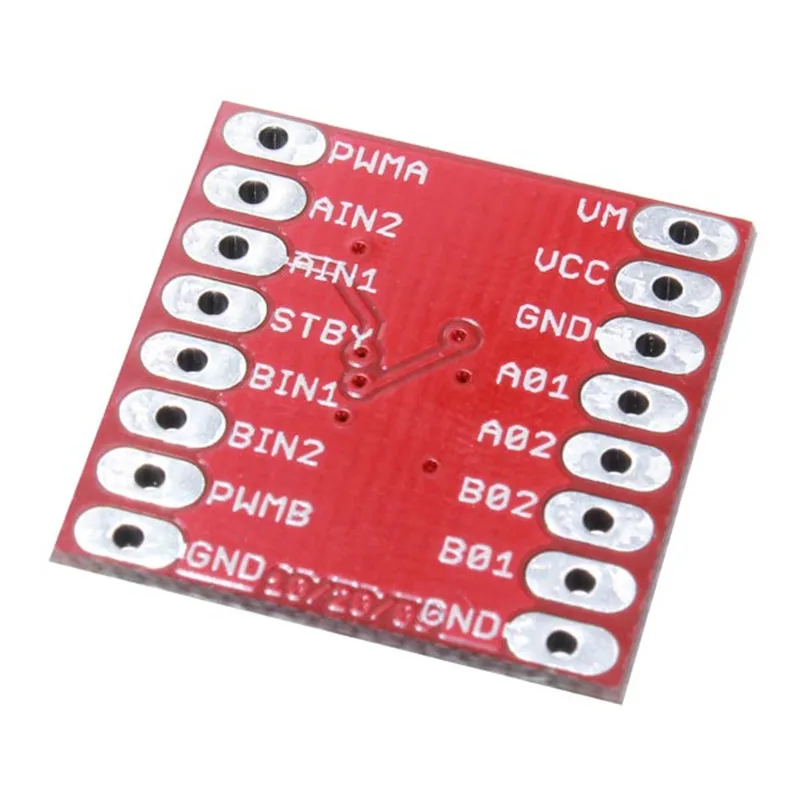

5 шт./компл. двойной драйвер модуль двигателя 1A TB6612FNG для-arduino микроконтроллер

Описание

Описание:
Tb6612fng моторный драйвер может контролировать до двух двигателей постоянного тока при постоянном тока 1.2A (пик 3.2A ).
Два входных сигнала (В1 и IN2) может использоваться для управления мотором в одном из четырех режимов функции-CW, CCW, short-brake, и остановить.
Два моторных выхода (A и B) можно отдельно контролировать, скорость каждого мотора регулируется с помощью ШИМ входного сигнала с частотой до 100кГц.
Штырь STBY должен быть выложен высоко, чтобы снять мотор из режима ожидания.
Логическое напряжение питания (VCC) может быть в диапазоне 2,7-5.5В, В то время как мотор (VM) ограничен максимальным напряжением 15В DC.
Выходной ток рассчитан до 1.2A на канал (или до 3.2A для короткого, один импульс).
Конденсаторы развязки включены в оба блока питания.
Все булавки TB6612FNG tb6612fng до двух 0,1 дюймов pitch заголовки.
Контакты упорядочены таким образом, что входные булавки находятся на одной стороне, и выходные данные контактов находятся на другом.
Особенности:
Режим ожидания для экономии энергии
CW/КОО/короткий тормоз/стоп-режимы контроля двигателя
Встроенный канал термического отключения и невысокий уровень обнаружения напряжения
Все булавки TB6612FNG tb6612fng на 0,1 дюймов расставлены булавками
Фильтрационные конденсаторы на линиях питания
Параметры:
Размер: 0,8 х 0,8 дюймов
Напряжение питания: VM = 15 В max, VCC = 2,7-5,5 В
Выходной ток: Iout = 1.2A (средний)/3.2A (пик)
Посылка включает в себя:
5 х двухуровневый модуль водителя двигателя
