5 шт./лот STM32 доска Core407I STM32F407IGT6 STM32F407 ARM Cortex-M4 STM32 развития Основной совет с полным IOs

Обзор

Core407IЭто небольшая макетная плата STM32, которая имеет устройство STM32F407IGT6 в качестве микроконтроллера, поддерживает дополнительное расширение. Идеально подходит для начала разработки приложений с помощью семьи STM32F.

Как Минимальная готовая к запуску система, Core407I интегрирует интерфейс связи USB, интерфейс программирования/отладки JTAG/SWD, тактовую схему, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штырьковые разъемы на задней стороне позволяют Core407I быть подключенным к вашей плате приложения и выполнять функции микросхемы в вашей системе.Все порты ввода/вывода доступны на штыревых разъемах, а шаг разъема составляет 2,0 мм для достижения меньшего размера печатной платы.

What's on Board

1. STM32F407IGT6: Высокая производительность STM32 MCU, который Особенности:
*Ядро: Cortex-M4 32-разрядный процессор RISC
*Особенности: Полный набор одноциклических инструкций DSP
*Рабочая частота: 168 МГц, 210 DMIPS/1,25 DMIPS/МГц
*Операционной Напряжение: 1,8-3,6 В
*Посылка: LQFP176
*Воспоминания: 1024 КБ флэш, 192 + 4 КБ SRAM
*MCU интерфейсы связи:
3 x SPI, 4 x USART, 2 x UART, 2 x IGS, 3 x igc
1 x FSMC, 1 x SDIO, 2 x CAN
USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и on-chip full-speed PHY
1x10/100 Ethernet MAC
1x8 до 14 бит параллельный интерфейс камеры

*AD/DA преобразователи: 3 x AD (12 бит, 1 мкс, делит 24 канала); 2 x DA (12 бит)
*Отладки/программирования: Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсы, поддержка IAP

2.AMS1117-3.3(На нижней стороне), регулятор напряжения 3,3 В
3.MIC2075(На нижней стороне), встроенное USB устройство управления питанием
4.Мощность переключения питания, Питание от 5 вин или USB подключения
5.Режим переключения, Для настройки pin BOOT0
6.Мощность индикатор
7.VBUS светодиодный
8.Кнопка сброса
9.8 м Кварцевый резонатор(С нижней стороны)
10.32,768 K с украшением в виде кристаллов(На нижней стороне), для внутреннего RTC с калибровкой
11.JTAG/SWD интерфейс: Для отладки/программирования
12.USB интерфейс
* Как устройство, используемое для создания usb-связи между ПК и макетной платой STM32
* Как хост, подключение к usb-устройствам, таким как USB флэш-накопитель через USB OTG кабель

13.MCU булавки расширитель, VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
14.5Vin выносной, Питание 5 в требуется при использовании USB HOST/OTG
15.Usb-хост/OTG перемычка
* Короткие перемычки при использовании USB HOST/OTG
* Откройте перемычку для отключения от порта ввода/вывода

16.VBAT Перемычка выбора
* Короткий Джемпер для использования системы питания
* Откройте перемычку для подключения VBAT к внешнему питанию, например, аккумулятору

17.VREF Перемычка выбора
* Короткий Джемпер для подключения VREF + к VCC
* Откройте перемычку для подключения VREF + к другим пользовательским контактам через перемычку

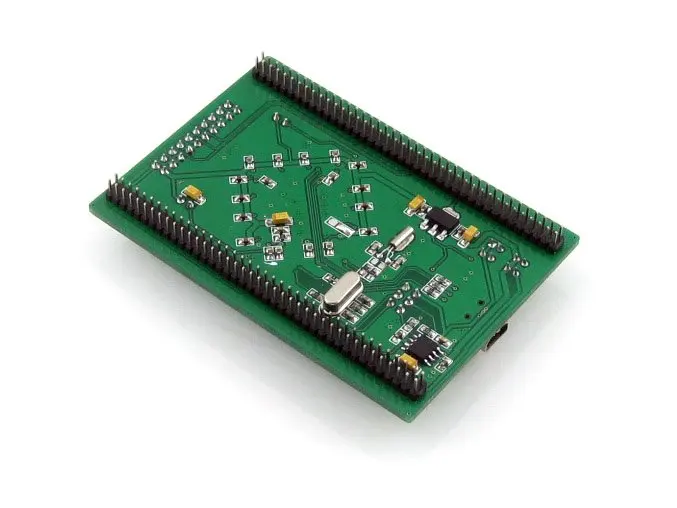

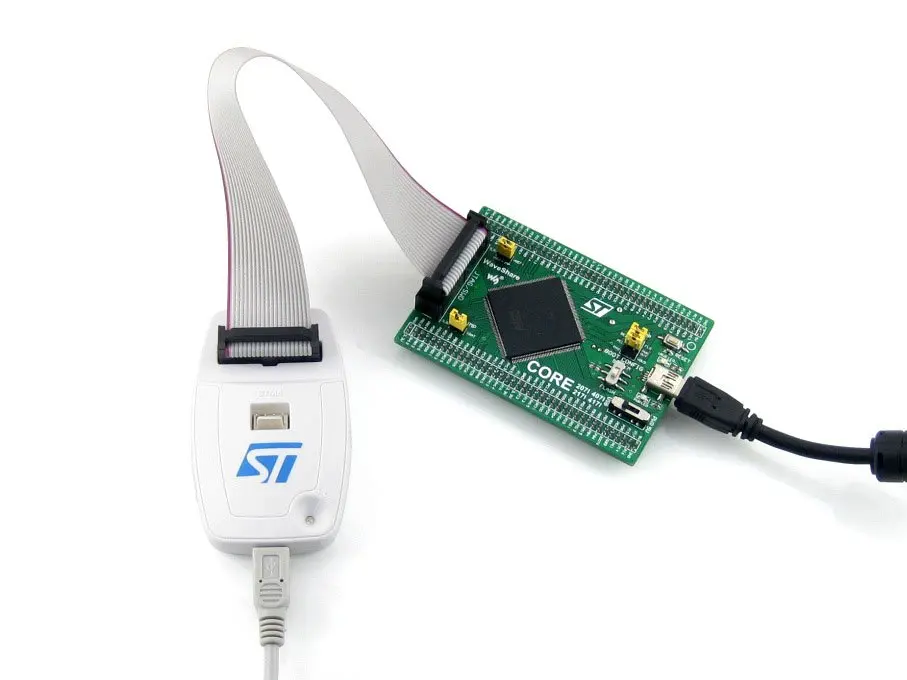

Фото

Развития ресурсы

Core407I STM32 макетная плата поставляется с руководством пользователя CD, включая средства разработки, перечисленные ниже:

1. Сопутствующие программное обеспечение (KEIL и т. Д.)

2. Примеры в с

3. Схема (PDF)

4. Разработка документов

Посылка содержит

1. Core407I макетная плата x 1

2. Кабель USB type A-Mini-B x 1

3. Руководство пользователя CD x 1
