Описание

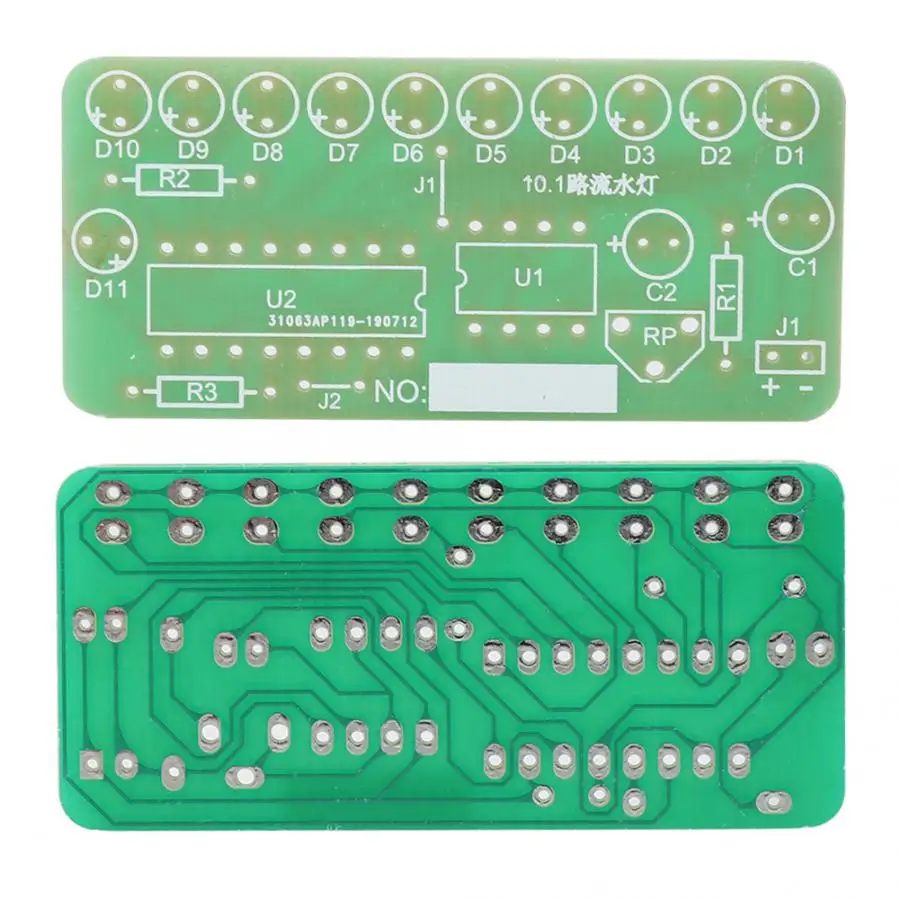

5 компл. NE555 + CD4017 поток воды светодиодный комплект лампы модуль DIY электронного производства
Особенности:
Точные интерфейсы обеспечивают идеальную пригодность для установки местоположения и простоту установки. Изделия изготовлены из высококачественных материалов, которые могут эффективно избежать коррозии и износа и долговечны. Профессиональные наборы фишек обеспечивают отличную производительность в системе. Простота в эксплуатации, антивозрастной, продлевает срок службы. Этот комплект может непосредственно отображать функцию N555, CD4017, обучая цепи осциллятора, счетчик, делитель частоты, комплект контроллера цвета. В то же время, комплект имеет хороший эффект, очень интересный и практичный, также является выбором для начинающих. Функция цепи: 10 светодиодов поворачиваются, чтобы циркулировать свет, скорость потока можно отрегулировать, Каждый цикл 1 раз L11 Сияющий 1 раз, поэтому он называется 10,1 контуром, схема будет отображать функцию 4017, очень способствует уяснению цепи.Параметры:
Состояние на 100% абсолютно новый
Тип изделия: светодиодный комплект для воды
Материал печатная плата монтажа
Цвет: как показано на картинке
Рабочее напряжение: 4-12 В
Принцип цепи: после электрификации, NE555 мультивибратор и состав периферийной цепи, частота основного колебания R1, RP и C2 решают настроить RP может изменить частоту колебания, осциллятор, Осциллирующий сигнал, выходящий от 3 футов NE555, отправляется на входной конец счетчика CD4017 (14 футов), каждый прибудет импульсом, Счетчик Q0-высокий уровень выхода, в свою очередь, Двигайте один, свет, соответствующий светоизлучающим диодам (leds), чтобы произвести ощущение протекающей воды. Среди них L11 подключен к 4017 счетному выходу CO. Когда l1-5 горит, конец CO 4017 выходов высокого уровня и L11 горит; когда l6-10 горит, выход CO конец низкий уровень и L11 не горит. Если вы считаете, что L11 вреден для красоты, вы также не можете установить его, и это не влияет на работу цепи.
Посылка список:
5 x печатной платы
Партиями по 5 комплектов аксессуаров
Характеристики
- Бренд
- YOUTHINK
- Тип совместимого аудио и видео оборудования
- Профессиональное аудио оборудования
- Упаковка
- Да
- Номер модели
- NE555 CD4017
- Комплект
- Набор 1
