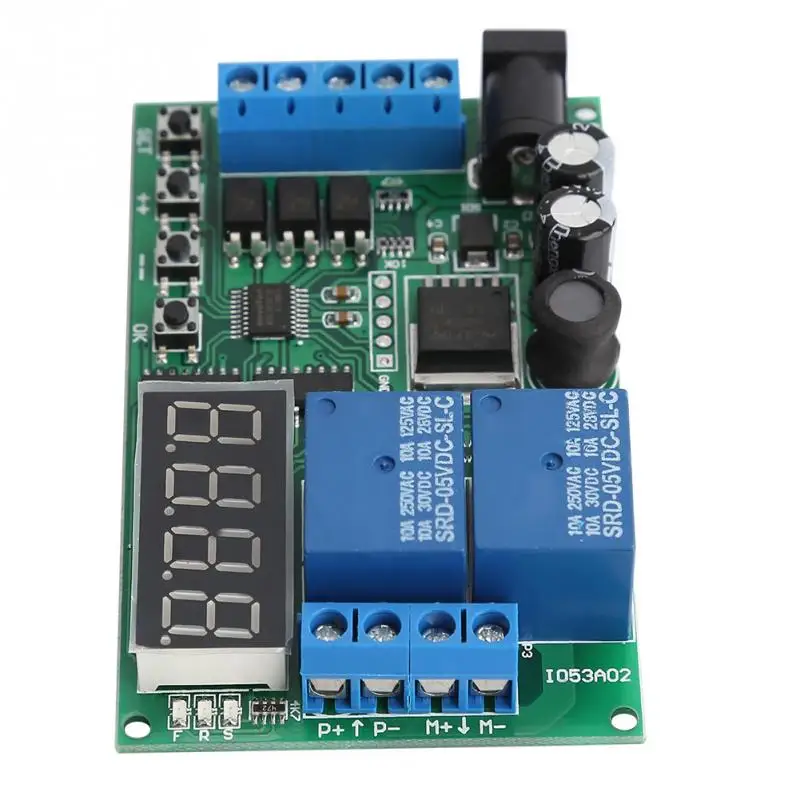

5 V-24 V двигателя вперед/Обратный контроллер отсрочка таймера цикла времени реле инструменты

Описание

5 V-24 V двигателя вперед/Обратный контроллер отсрочка таймера цикла времени реле

Особенности:

Порты и разъёмы:
DC 5,5 мм гнездо: источник питания 1, DC 5 в источник питания.
Вин: мощность 2 положительная, DC 6,5-25 в источник питания
GND: источник питания 2 отрицательных
FWD: переднее управление входом (частичная функция-режим является неправильным)
REV: обратное управление входом (частичная функция-режим является неправильным)
Стоп: стоп Входное управление (частичная функция-режим является неправильным)
М +: Мотор положительный
М-: отрицательный двигатель
P +: положительный терминал Электропитание двигателя
P-: отрицательный терминал Электропитание двигателя

Параметры:

Источник питания: DC 6,5-25 V, DC 5 V

Рабочий ток: 83mA

Ток холостого хода: 41mA

Релейный ток нагрузки: <5А

Время задержки: 0,1-999,9 секунд, 1-9999 секунд, 1-9999 минут

Размеры: 8*5 см/3,2 * 2in
Вес: прибл. 51 г/1,8 унций

Режим запуска:

1 триггер с низким импульсом (триггер с падающим краем)

2 триггера низкого уровня (триггер поднимающегося края)

Таймер:

T1: вперед таймер

T2: защита от обратного таймер

T3: остановка таймера

Блок времени: 0,1 секунды, 1 секунда, 1 минуту

Реле действия:

Двигатель вперед: реле 1 включено, реле 2 выключено, и светодиодный индикатор F мигает.

Мотор обратного хода: реле 1 выключено, реле 2 включено, и светодиодный индикатор R мигает ..

Остановка двигателя: реле 1 выключено, реле 2 выключено, и светодиодный индикатор S мигает.

Заводские настройки:

Нажмите кнопки «+ +» и «--» одновременно в течение 5 секунд.

Энергосберегающий режим:

Нажмите и удерживайте кнопку «ок» в течение 5 секунд, чтобы войти в «энергосберегающий режим». Нажмите и удерживайте кнопку «ок» еще раз в течение 5 секунд, чтобы выйти из режима энергосбережения. Энергосберегающий режим просто выключает цифровую трубу и светодиодный индикатор, и другие функции являются нормальными.

Функция режим:

F-01

После подачи питания, мотор вперед T1 время, а затем мотор останавливается T3 время, а затем в реверса двигателя, T2 времени; так повторяется Nx раз. Когда стоп-порт срабатывает, мотор немедленно перестанет работать. (FWD, порт REV является неправильным)

F-02

Эта функция-F-01 вариант. F-01 запускается непосредственно после включения питания, но F-02 должен запускать порт FWD или REV.

F-11 (триггер Реверсивный 1)

Триггер FWD порт, мотор вперед T1 времени, а также автоматически останавливается (для того, чтобы защитить мотор, во время задержки периода триггер REV порт, чтобы остановить T3 время, а затем обратный T2 времени, триггер порта FWD для того, чтобы повторно время T1).

Триггер REV порт, мотор обратный T2 времени, а также автоматически останавливается (для того, чтобы защитить мотор, во время задержки периода FWD порт срабатывает, чтобы остановить T3 времени, а затем T1 времени вперед и REV порт re-синхронизированный T2).

Когда стоп-порт срабатывает, мотор немедленно останавливается, независимо от того, идет ли двигатель вперед или назад.

F-12 (триггер Реверсивный 2)

Триггер FWD порт, мотор вперед T1 времени и автоматическая остановка зарядки (в период задержки, за исключением всплывающие предупреждения на стоп-порт, другие порты недействительны).

Триггер REV порт, мотор меняет T2 времени, а также автоматически останавливается (в период задержки, за исключением всплывающие предупреждения на стоп-порт, другие порты недействительны).

Когда стоп-порт триггер, мотор немедленно останавливается, независимо от того, находится ли двигатель вперед или назад.

F-21

Когда порт FWD низкий уровень, двигатель находится вперед, и после того, как порт FWD будет выпущен, мотор останавливается.

Когда порт REV находится на низком уровне, двигатель перевернут, и после выхода порта REV мотор останавливается.

В этом режиме порты FWD и REV не могут быть одновременно подключены на низком уровне, и стоп-порт является неправильным.

F-22

Когда порт FWD низкий уровень, двигатель находится вперед, и после того, как порт FWD будет выпущен, мотор останавливается.

Когда порт REV находится на низком уровне, двигатель перевернут, и после выхода порта REV мотор останавливается.

В этом режиме порты FWD и REV не могут быть подключены на низком уровне одновременно, запуская стоп-порт, мотор немедленно останавливается.

Настройка параметров:

Есть три меню: рабочее меню, функциональное меню, меню параметров.

Примечание: При входе в меню «функция» или «меню параметров» модуль все еще работает нормально (обратный отсчет и триггер работает нормально). Заданные параметры допустимы только после включения.

1 включение для входа в режим работы (рабочее меню).

Если функция тока F-01, то прямая работа двигателя и цифровая трубка отображает обратный отсчет. F-01 отображается после завершения операции.

Если текущая функция является другими функциями, такими как F-11. Затем цифровая трубка отображает F-11. После триггера цифровая трубка отображает обратный отсчет. После завершения операции отображается F-11.

2 в рабочем состоянии (меню работы) нажмите кнопку SET, чтобы войти в меню «функция» (выше таблицы).

Посылка список:

1 х плата контроллера двигателя
