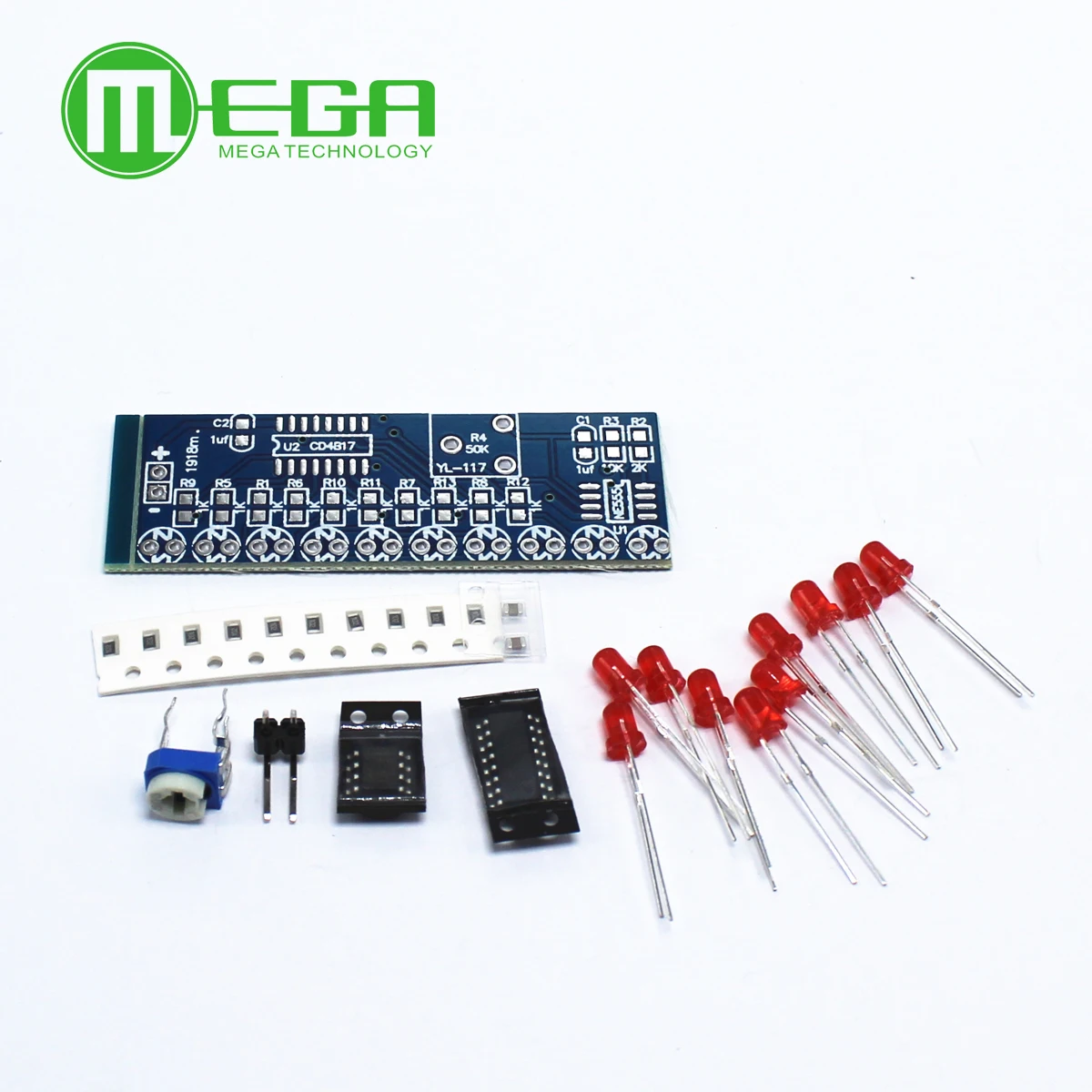

50 компл. Умная электроника наборы NE555+ CD4017 светильник вода течёт светильник светодиодный модуль DIY Kit

Описание

Набор в основном состоит из цепи генерации часов и цепи десятичного счетчика, работает мультивибратор NE555 в качестве ядра, блок питания через R2, R3 и R4 для зарядки конденсатора C1, когда С1 начала заряжаться как NE555 2 фута все еще в низком уровне, Таким образом, выходной терминал высотой 3 фута, когда источник питания через R2, R3 И R4 к C1 заряжается до двух третей напряжения питания, выходной терминал 3 фута уровня от высокого до низкого, NE555 проводимость внутренней разрядной трубки, конденсатор C1 через R4, R3, 7 футов разрядки NE555, До тех пор, пока напряжение C1 не превышает 1/3 напряжения источника питания, на концах NE555 3 фута уровень изменяется от низкого до высокого. C1 заряжается снова, поэтому цикл формирует колебания. Время зарядки: 0,695 (R2, R3 и R4) C1, Время разряда: 0,695 + R3 (R4) C1, регулировка R4 может контролировать выход частоты генератора, сигнал часового колебания NE555 непрерывно на CD4017 14 футов, в десяти CD4017 десять светодиодный только на выходной стороне, Когда CD4017 10 выход в свою очередь под тактовым сигналом является высоким уровнем, D1-D10 загорается в свою очередь, чтобы образовать эффект воды светильник.

Регулировка R4 может регулировать скорость потока Светодиодный лампы.
