50 МГц Синусоидальная волна/5 МГц квадратная волна DDS генератор сигналов+ развертка+ программное обеспечение для ПК

2 598 руб.

Описание

50 МГц Синусоидальная волна/5 МГц квадратная волна DDS генератор сигналов+ развертка+ программное обеспечение для ПК50 МГц Синусоидальная волна/5 МГц квадратная волна DDS генератор сигналов+ развертка+ программное обеспечение для ПК50 МГц Синусоидальная волна/5 МГц квадратная волна DDS генератор сигналов+ развертка+ программное обеспечение для ПК50 МГц Синусоидальная волна/5 МГц квадратная волна DDS генератор сигналов+ развертка+ программное обеспечение для ПК

50 МГц Синусоидальная волна/5 МГц квадратная волна DDS генератор сигналов + развертка + программное обеспечение для ПК

0 ~ 50 МГц DDS генератор Генератор сигналовС развертки Функция

** С программным обеспечением (на английском языке)-простая установка **

** С преобразователем USB в ttl-Простое управление с ПК **

** С кабелем SMA **

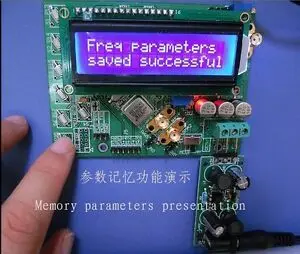

Может запоминать предыдущие настройки

Это недавно разработанный генератор сигналов DDS. Он основан на чипе AD9850 и очень прост в эксплуатации.

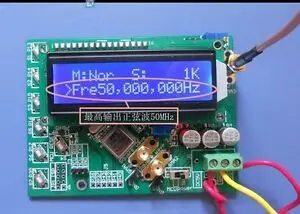

Выход синусоидального диапазона двойной полярности: 0 ~ 50 МГц (стабильность лучше 10-6)

На борте у нас есть независимый усилитель/точная настройка потенциометра

Синусоидальная волна Vpp: 0 ~ 5 V регулируемая (1 k нагрузка сопротивления)

Выходной однополярный диапазон квадратных волн: 0 ~ 5 МГц; квадратная волна Vpp: 5 В

Прецизионный потенциометр: квадратная волна duty ratio 2% ~ 98% регулируемый

Для синусоидальной волны/квадратной волны, выход SMA-высокая антипомехи

Теплоотвод применяется к чипу DDS, для обеспечения стабильности цепи

Бесплатный подарок один USB в ttl конвертер: может непосредственно управлять генератором с вашего ПК-очень удобно

5 в Двойной источник питания: Бесплатный подарок плата питания, так что вы также можете мощность генератора с вашей собственной батареей






DDS таблица данных о частоте/амплитуде
ВолнаЧастота.Амплитуда/VppИнструмент б/у

Oscilliscope модель

Тесты нагрузки
Синуса1гц96mVRIGOL DS1102E1 K резистор и 0,5 m SMA кабель
Синуса2 Гц170mV
Синуса3 Гц240mV
Синуса4 Гц310mV
Синуса5 Гц350mV
Синуса6 Гц420mVCALTEK CA8020
Синуса7Hz510mV
Синуса8 Гц600mV
Синуса9 Гц700mV
Синуса10 Гц790mV
Синуса20 Гц1,58 V
Синуса30 Гц2,15 V
Синуса40 Гц2,65 V
Синуса50 Гц3,15 V
Синуса60 Гц3,65 V
Синуса70 Гц4,1 V
Синуса80Гц4,2 V
Синуса90 Гц4,3 V
Синуса100 Гц5 VRIGOL DS1102E
Синуса200 Гц5,24 V
Синуса300 Гц5,40 V
Синуса400 Гц5,48 V
Синуса500 Гц5,52 V
Синуса600 Гц5,56 V
Синуса700 Гц5,56 V
Синуса800 Гц5,56 V
Синуса900 Гц5,56 V
Синуса1000 Гц5,56 V
Синуса2 кГц5,56 V
Синуса3 кГц5,56 V
Синуса4 кГц5,56 V
Синуса5 кГц5,56 V
Синуса6 кГц5,56 V
Синуса7 кГц5,56 V
Синуса8 кГц5,56 V
Синуса9 кГц5,56 V
Синуса10 кГц5,60 V
Синуса100 кГц5,64 V
Синуса1 МГц5,68 V
Синуса3 МГц5,80 V
Синуса5 МГц5,76 V
Синуса8 МГц5,80 V
Синуса10 МГц5,80 V
Синуса13 МГц6,04 V
Синуса15 МГц6,32 V
ВолнаЧастота.Амплитуда/VppИнструмент б/у

Oscilliscope модель

Тесты нагрузки
Синуса20 МГц6,84 VRIGOL DS1102E1 K резистор и 0,5 m SMA кабель
Синуса25 МГц7,12 V
Синуса30 МГц7,36 V
Синуса35 МГц8,24 V
Синуса40 МГц4,80 V
Синуса45 МГц2,74 V
Синуса50 МГц950mV
После различных испытаний, этот генератор держит стабильный Vpp около 5 в диапазоне 100 Гц-10 МГц.

О развертки Функция:

Минимальное время сдвига: 3 мс Максимальное время сдвига: 10 s Минимальное определение частоты:> = 1 Гц Диапазон сдвига: 50 м

О программном обеспечении:

Может самостоятельно установить 1) выходную частоту; 2) Частота развертки (как начала, так и конца); 3) Время и шаг подметания Шесть шагов выбора настройки частоты: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 МГц Четыре варианта настройки времени: 1 мс, 10 мс, 100 мс, 1000 мс Функция развертки управляется отдельной кнопкой Запоминание параметров системы-нет необходимости повторной настройки каждый раз питания на генераторе Когда нажимаете кнопку и не отпускайте, частоту можно регулировать непрерывным образом-удобнее!

Фотографии цветного защитного покрытия на тестирования:




Посылка включает в себя:

1. Генератор сигналов DDS 50 МГц (с ЖК-дисплеем)

2. Мощность доска

3. 5 в Преобразователь мощности

4. Преобразователь USB в ttl

5. Cубминиатюрный разъем кабеля

6. Программное обеспечение и руководство по установке (оба на английском языке) будут отправлены по электронной почте

Характеристики

Бренд
HQXRTEK
Тип демоплаты
Рука
