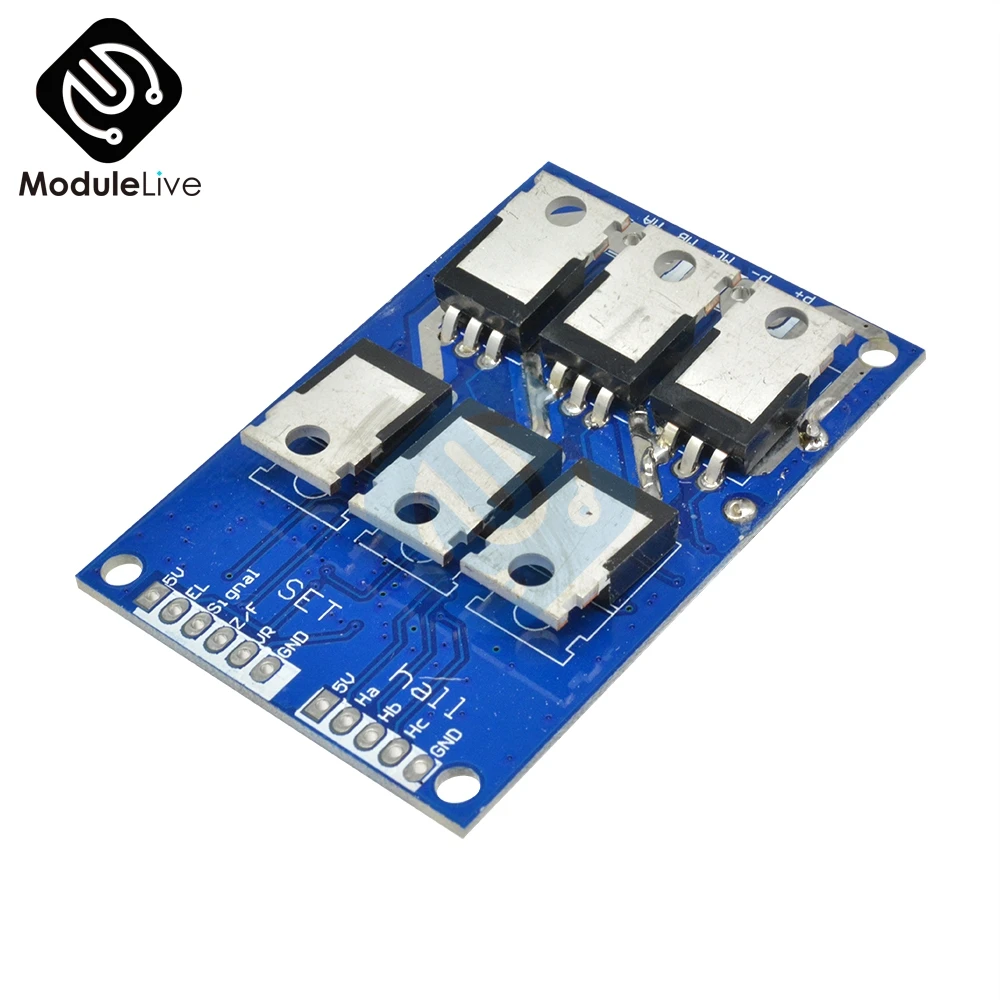

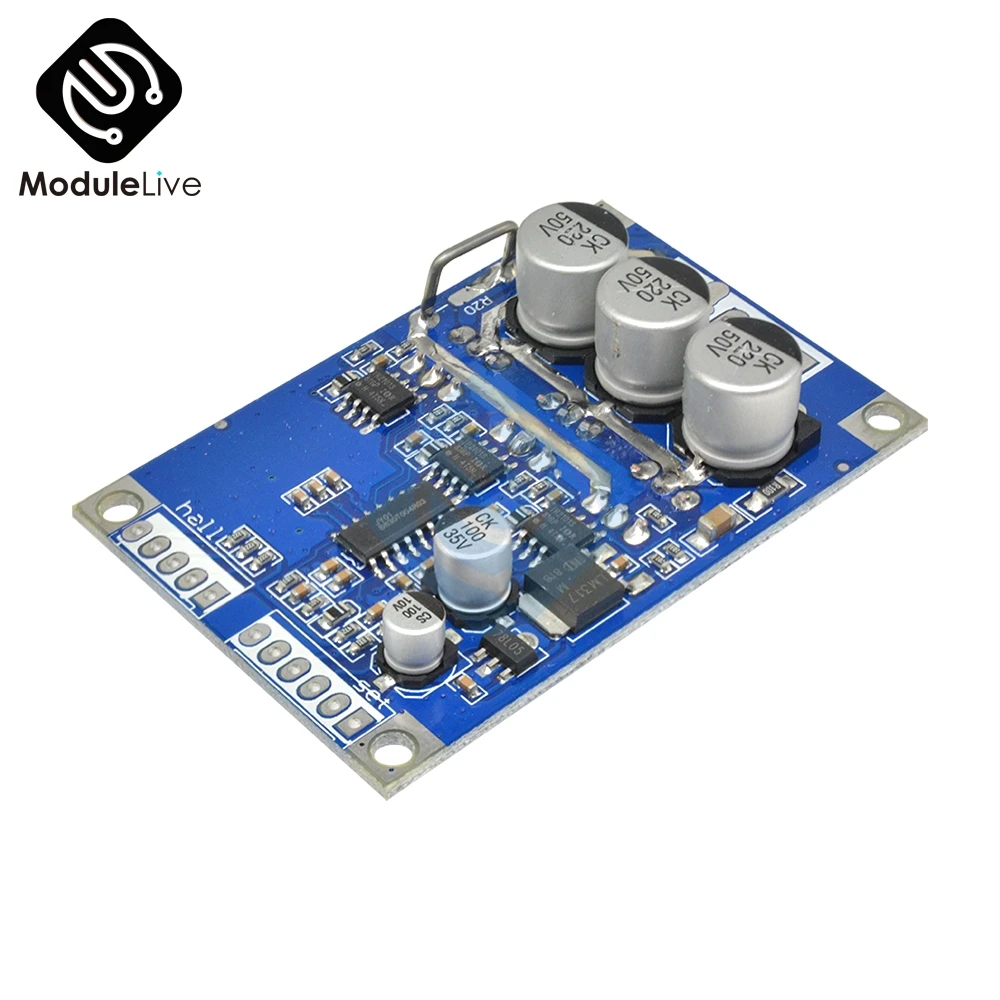

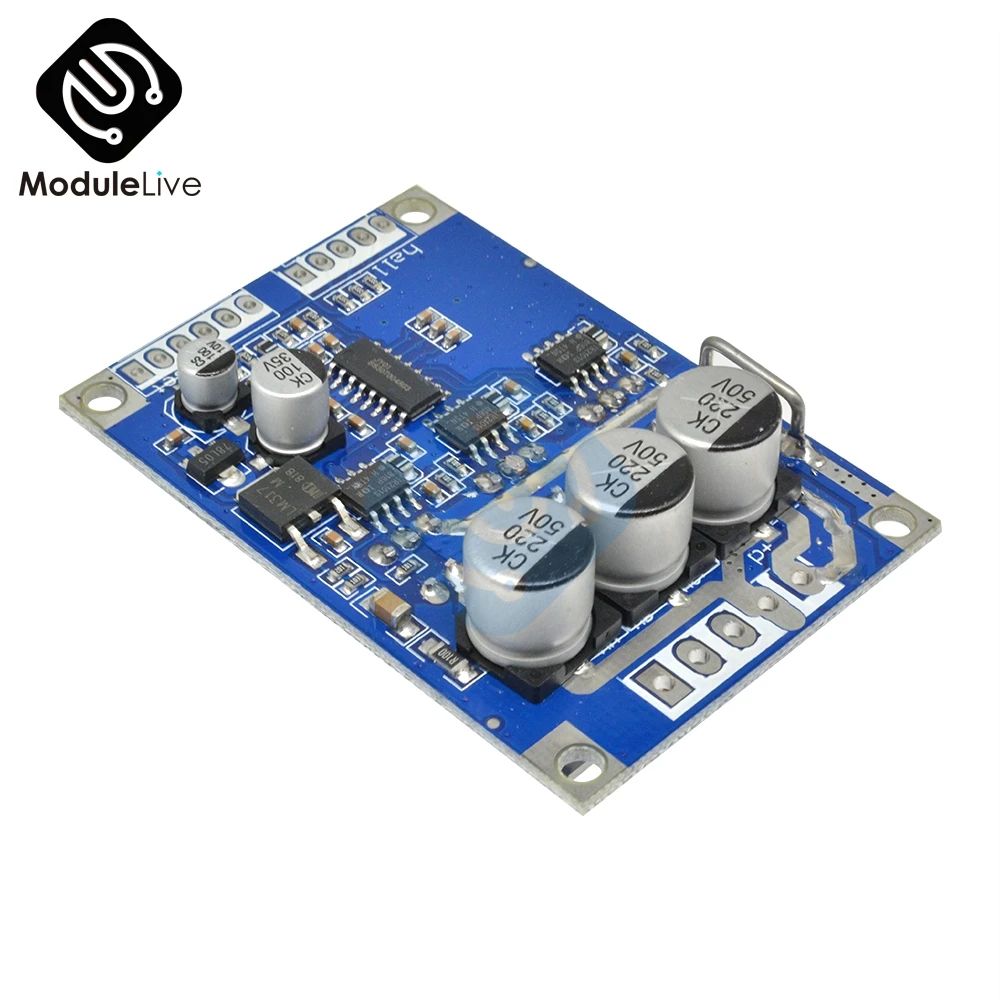

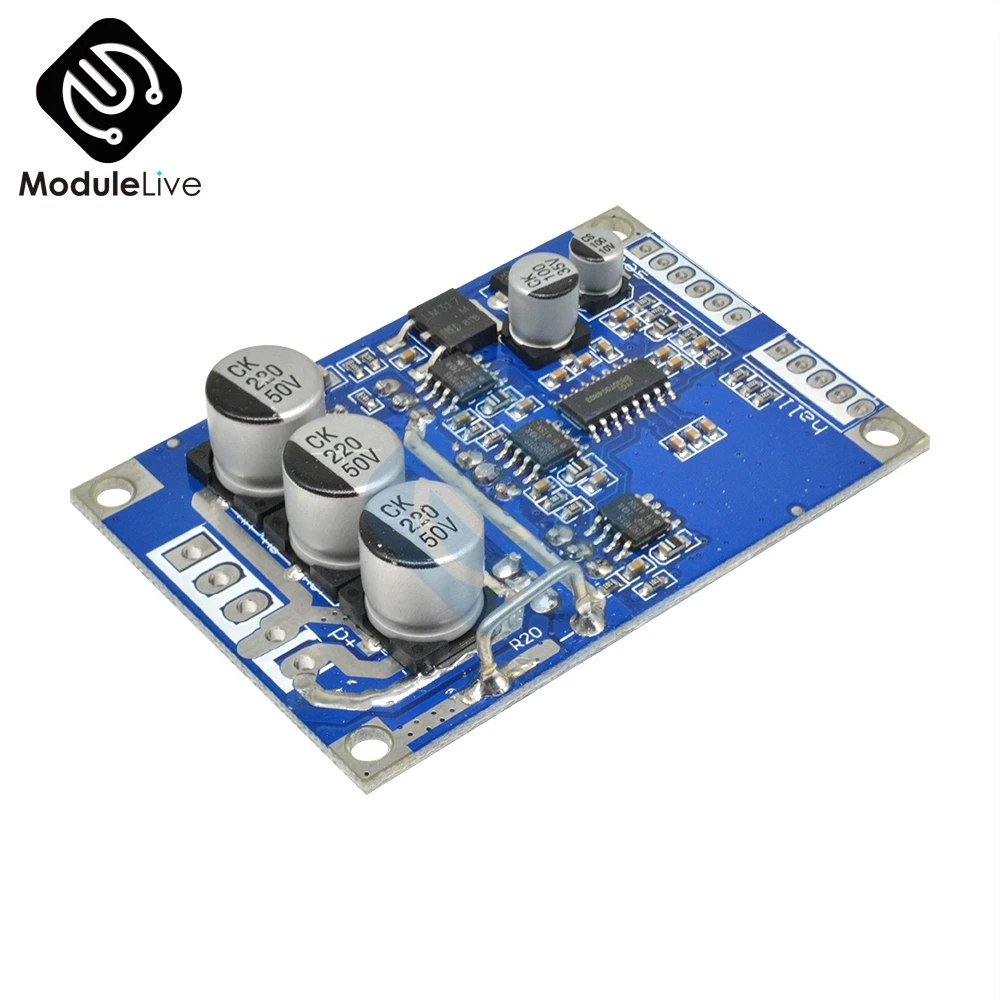

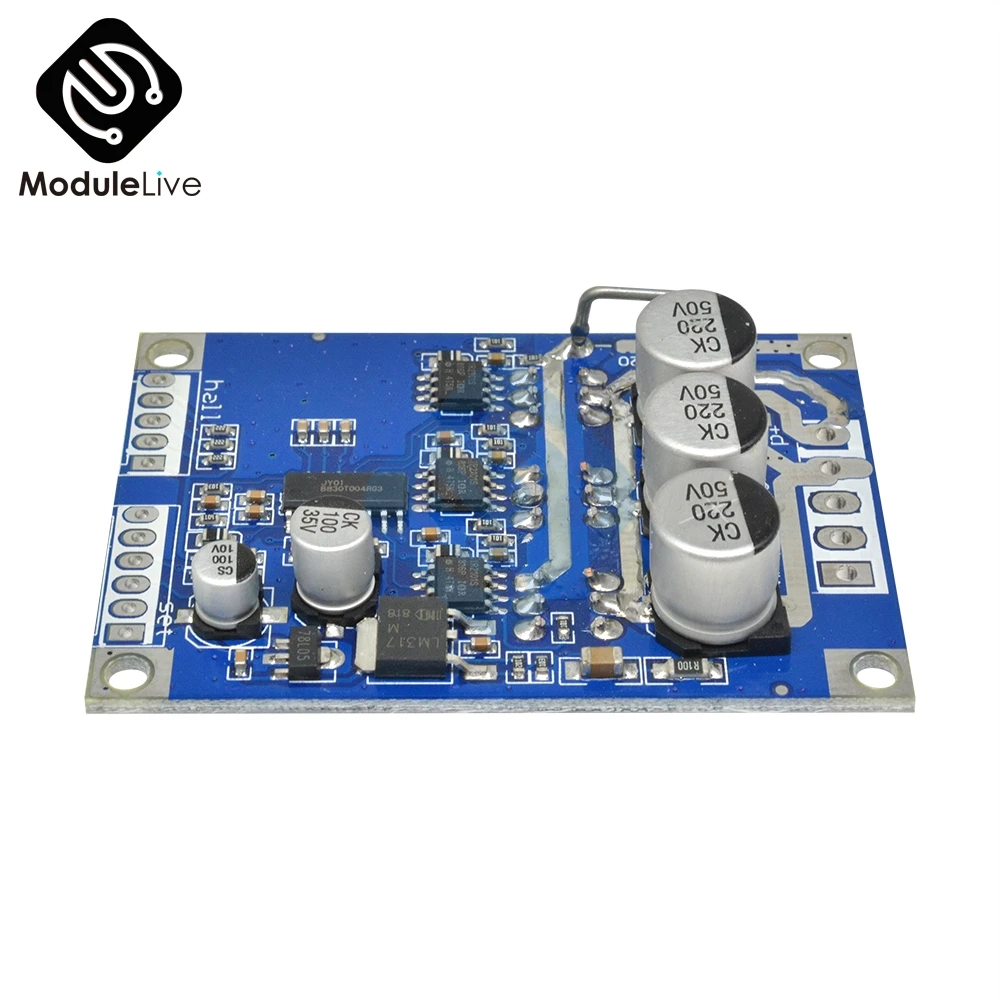

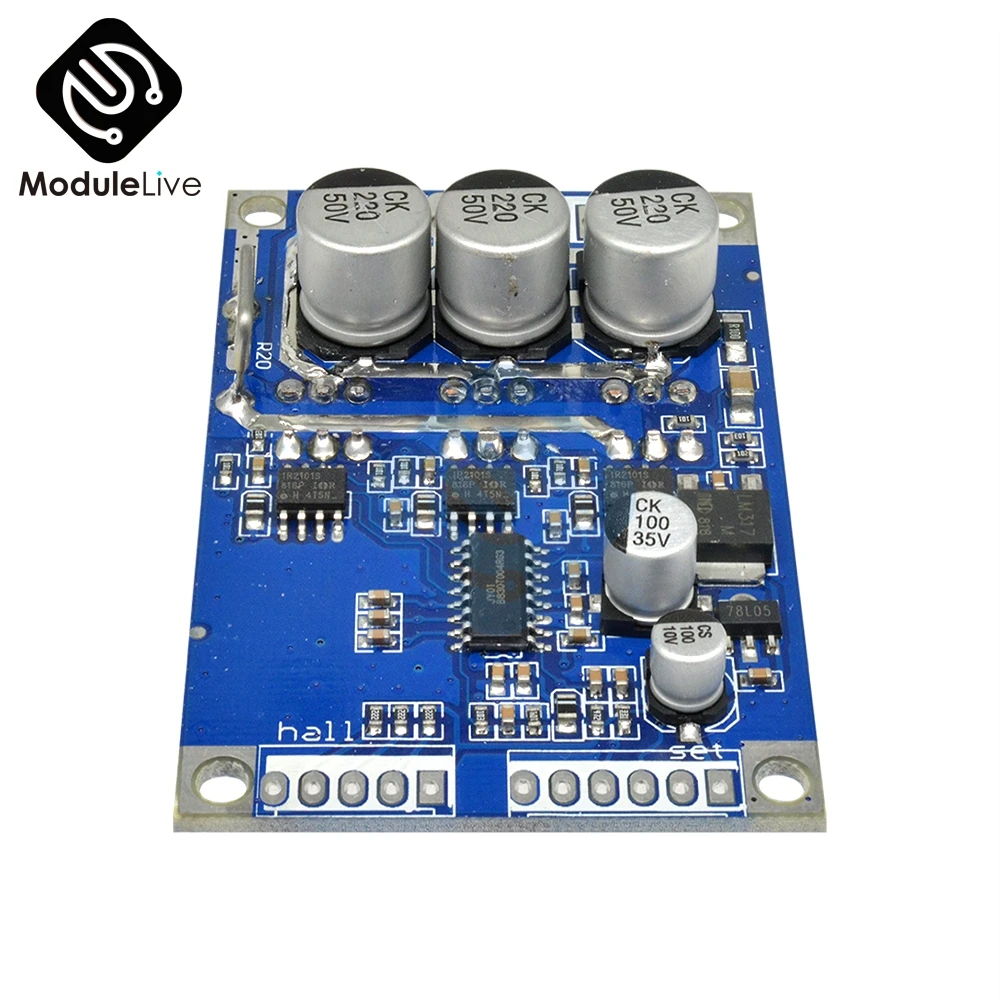

500 Вт AC/DC 12 V-36 V 15A регулятор бесщеточного двигателя с Холла мотор сбалансированный автомобиль драйвер платы инструменты

Описание

Параметры:

Рабочее напряжение: DC 12 V-36 V

Рабочий ток: 15а или менее

Мощность драйвера: 500 Вт или менее

Напряжение скорости: 0,1 V-5 V

Рабочая температура:-40 ~ 85 °C

Влажность: 90% относительной влажности

Защита от ветра и: Да

Включите Управление: Да

Защита от перегрузки по току: Да

Рулевое управление: Да

Сигнал контроля скорости: Да

Размер: 63*42*17 мм (Д * Ш * В)

Мощность терминал выхода:

VCC (положительный источник питания)

GND (отрицательный)

MC (фазы двигателя W)

МБ (фаз двигателя V)

МА (моторная фаза U)

Набор для контрольной стороны:

[GND] контрольный терминал

[VR] конец регулятора 0-5 в (соответствует 10% скорости мотора-100%)

[ZF] Управление задним ходом (подключение к 5 В или заземлению может заряжать направление вращения двигателя)

[M] выход импульса тахометра (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов на один оборот выходного числа)

[EL] включить контрольный терминал (подключен к 5 В ot заземления, затем 5 В, Заземление двигателя останавливается)

[5 в] 5 В клемма управления

Зал для терминалов зала:

[5 в] Мощность Холла положительная

[Ha] сигнал Холла

[Hb] сигнал Холла

[Hc] сигнал Холла

[GND] отрицательный зал

Проводка:

Терминал управления для набора:

1. доступная скорость системы потенциометра также может быть подключена к контролю MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам 5 В и GND терминального напряжения более высокая скорость быстрее.

2. Вы можете переключить управление можно также подключить к MCU управления, к GND в одном направлении, затем в одном направлении 5 В. 3. Сигнал скорости импульса: высокий и низкий выход. IC не может понять информацию с запросом клиента.

Посылка включает в себя: 1 * бесщеточный контроллер двигателя, модуль драйвера постоянного тока 12-36 в, 15A 500 Вт
