Описание
Многие пользователи часто задают вопрос о том, следует ли выбирать вариант изображения осьминога или 51 вариант осьминога. Я поясню здесь, что две версии режима передачи и все технические параметры одинаковые. Их основное отличие заключается в том, что различные MCUs используются (основной Кристалл), версия осьминога использует микроконтроллер PIC 8-pin, 51 версия Осьминог использует 16-контактный диагностический 12C4052 микроконтроллера. С тех пор, как ресурсы 51 MCU являются гораздо больше, чем 8-pin PIC MCU, множество дополнительных функций добавляются (соединяющий ПК, проверка сроки кода в режиме реального времени, регулировка тона боковины с помощью одной кнопки, регулировка скорости передачи с помощью одной кнопки и настройка встроенной гибкости. Код и т. Д.), версия осьминога имеет небольшое количество средств, поэтому Установите код, параметры немного сложнее. 51 версия octopus настроена компьютером, который является быстрым и может быть настроен в течение дюжины секунд. Версия осьминога устанавливается непосредственно на радио кнопкой. Это занимает около 1 минуты, чтобы настроить его один раз. Он подходит для использования в поле без компьютера, но часто для изменения знака вызова. Оба доступны на складе и могут быть сделаны напрямую.
Программное обеспечение для конфигурации ПК Super octopus (51 версия)
Для этого набора требуется определенная электронная технологическая основа для пайки. Он распознает устройство и припает. Входной аппарат в основном не должен быть отлажен. Его можно успешно собрать, тщательно следуя инструкциям комплекта. Если начинающий обнаруживает ошибку при сварке, не обрабатывайте ее самостоятельно. Пожалуйста, проконсультируйтесь с сотрудниками Службы поддержки клиентов и получите соответствующие технические рекомендации.
\
Пожалуйста, оставьте свой «адрес электронной почты» после оплаты, чтобы мы могли отправить вам «Данные» в первый раз.
\
Печатная плата этого комплекта удобно помещается в алюминиевый профилированный корпус 83 мм X 33 мм X 110 мм, который не входит в комплект.
Примечание: MOS FET 2N7000 в комплекте следует припаять как последний компонент. Для предотвращения электростатического поломки паяльник должен быть отключен от источника питания паяльника во время пайки.
\
| \ Этот комплект поставляется в качестве запасных частей. \ | \ Готовой продукции после сварки \ |
 |  |
Основное введение
Super RM была впервые представлена SWL Labs в США в 2002 году. Он был первоначально называется «Rock Mite» и был популярен в США. Это представитель прямых приемников! Продажи составляют 6000 комплектов. Он был представлен в Китае 2 или 3 года назад. Он был назван «Супер Осьминог» после того, как был локализован отечественными энтузиастами. Он был дважды издан в журнале «Радио» и был любим домашней ветчиной.
\
Основные показатели
Источник питания: 12 V-13,8 V (линейный стабилизированный блок питания рекомендуется)
Антенна: 50 Ом, несимметричная
Мощность передачи: 12 В/5 Вт (с помощью блока питания 12 В, долгосрочный Запуск будет слегка падать, используйте выход D882)
Частота передачи местных частота генератора: 7023 кГц; принимающий местный частота генератора: около 7023-7026 кГц
Рабочий режим: CW
\

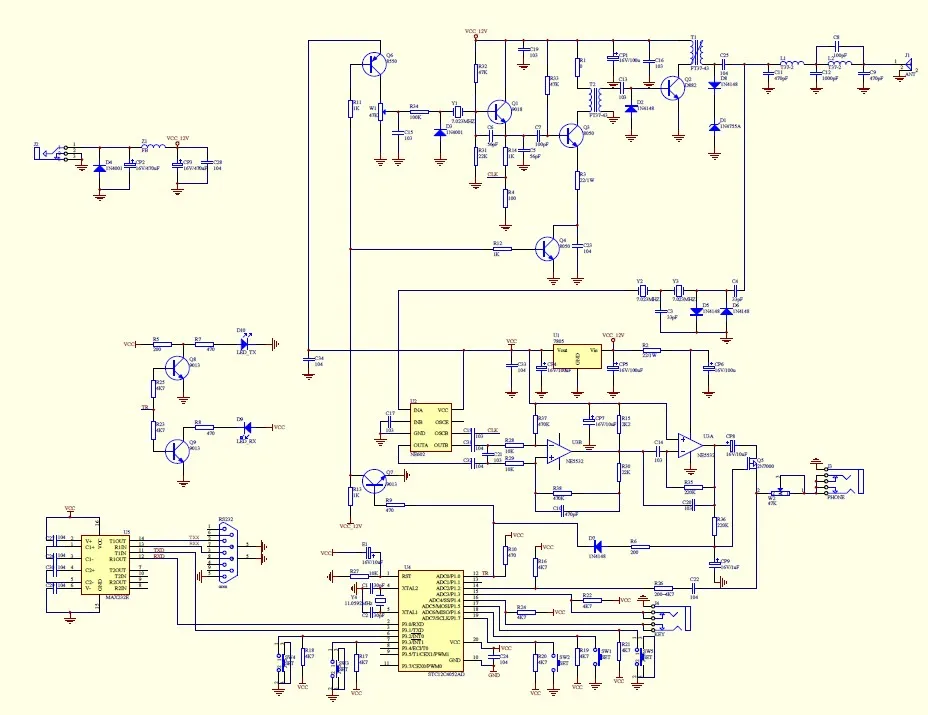

Схема принцип
Ядро приемной части является NE602, который внутри включает сбалансированный миксер. Сигнал от антенны проходит через два кристаллических фильтра и входит в миксер. Осциллирующая цепь, формируемая на 9018, одновременно отправляет сигнал локального осциллятора. Смешивание, сигнал SSB/CW непосредственно преобразован в аудио, и выходное аудио NE602 отправляется в NE5532 для активной фильтрации низких частот и усиления звука, таким образом, завершая весь процесс приема. Поэтому приемник, который непосредственно смешивает радиочастотные сигналы в аудио, называется «DC ресивер», что означает прямое преобразование.
Немой канал, состоящий из 2N7000 FETs в цепи, используется для выключения приема при передаче, а звуковой осциллятор, формируемый внутренним таймером STC12C4052, генерирует боковой тон, который выводится на наушники, так что наушники следует за снимком, чтобы произвести «» аудио.
Передающая часть использует 9018 в качестве осциллирующей цепи, а затем использует 8050 для усиления буфера. 8050 также действует как передача, чтобы контролировать переключение цепи трансивера и сигнала. Завершающий этап-усилитель класса C, состоящий из D882, который усилен выходной трансформатор 1:4. Соответствующий высокочастотный сигнал фильтруется ЛПФ и подключен к антенне.
\

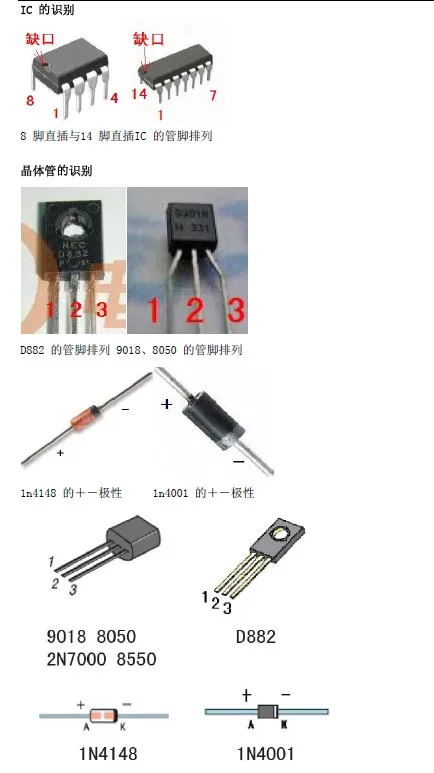

Выбор компонента
\
Увеличение 9018 составляет около 130, а увеличение D882 составляет около 200. T1-трансформатор линии передачи 1:4. Используйте эмалированную проволоку длиной 0,51 мм на FT37-43 Ферритовое кольцо (США) и оберните вокруг 6 поворотов (см. Рис. Ниже), затем поместите первый и конец катушки. Тип подключения.
\
T2-высокочастотный трансформатор, который намотан на Ферритовое магнитное кольцо (США) FT37-43 с помощью эмалированного провода 0,51 мм. Первичный-8 поворотов, а вторичный-2 витка (из-за консистенции характеристик моделирования триода, выход обнаружен экспериментально. Слегка слабый, можно изменить количество оборотов до 9:3). L1 и L2 высоки-частотный фильтр адаптера переменного тока. На магнитном кольце T37-2 с железным сердечником (США) эмалированный провод диаметром 0,51 мм используется в 16 оборотах, около 25 см, индуктивность составляет около 1 мм. Все конденсаторы менее 1000pF являются высокочастотной керамикой, а конденсаторы больше 1 мкФ являются алюминиевыми электролитическими конденсаторами, все из которых 1/4 W 5% фиксированные резисторы.
\
\
:
\Дополнительный корпус значок:
\
\
\
\
Часто задаваемые вопросы:
Вопрос: Как далеко можно передавать Расстояние связи?
A: расстояние коротковолновой связи в основном зависит от выбора антенны. Использование низкомощных радиостанций требует хорошей погоды. Многие классическое радио-станции используют сотню километров результатов. Все наши радиостанции проверены инструментами. Основная часть устройств может быть гарантирована подлинным, и ключевые устройства будут проверены. Выходная мощность очень хорошая. Таким образом, можно сказать, что до тех пор, пока ваша антенна хорошо резонирует, будет хорошее Расстояние связи.
В: где начинающие?
Ответ: Первый шаг: сварка правильно сварила готовое изделие, второй шаг: прослушивание, то есть, может понять код, переданный другими, Третий шаг: использование собственной технологии генерации энергии, четвёртый шаг: создание антенны, В зависимости от условий лучше всего купить два спонтанных самоприема теста, пятое шаг: Unicom с мировым.
Вопрос: Может ли Телеграфная машина говорить?
A: приемопередатчик непрерывного действия не может говорить, только машина, которая поддерживает режим модуляции, такой как SSB или FM может говорить, трансивер может использовать только ключ, чтобы отправить сообщение и гарнитуру, чтобы получить сообщение.
Вопрос: Трудно ли сборка комплекта?
О: необходимое предположение заключается в том, что устройство будет распознано и паянно. Входной аппарат в основном не должен быть отлажен. Его можно успешно собрать, тщательно следуя инструкциям комплекта. Если начинающий обнаруживает ошибку при сварке, не обрабатывайте ее самостоятельно. Пожалуйста, проконсультируйтесь с сотрудниками Службы поддержки клиентов и получите соответствующие технические рекомендации.
Вопрос: какая антенна используется?
О: мы предоставим несколько легкопонятных обучающих материалов по производству антенн.
'
