5A 12 V/24 V ручной, ШИМ контроллер солнечного заряда с Автоматическое определение Напряжение

Описание

5A 12 V/24 V ручной, ШИМ контроллер солнечного заряда с Автоматическое определение Напряжение

Основные функции

1. Интеллектуальное управление осуществляется с помощью микропроцессора и выделенного контроля.

2, четыре режима работы нагрузки: чистое управление освещением, управление освещением и контроль времени, ручная работа и режим отладки.

3, научного управления батареи: так как это (реальная емкость, батарея будет получить усилитель напряжения заряда. В результате обязательного обслуживания доступна для аккумулятора. В нормальном рабочем состоянии Прямая зарядка и Плавающий заряд доступны, так что срок службы батареи увеличен. Кроме того, принятие Высокая точность температурной компенсацией делает зарядный более точными.

4, по сравнению с зарядкой петли с использованием диоды для подавления переходных скачков напряжения, тот, который принимает двойной MOS серии схема управления делает потери напряжения снизилась на 50%. С PWM расплывчатый контроль в зарядке, КПД зарядовой улучшается много.

5. Светодиодный экран показывает рабочее состояние солнечной батареи, аккумулятора и нагрузки. Светодиодный индикатор показывает настраиваемый параметр. Таким образом, пользователи могут узнать состояние операции во время реам. Кроме того, есть различные варианты параметров; пользователи могут выбрать правильный режим работы на основе различных условий.

6, различные защиты включают перезарядку, переразрядку и перегрузку, а также уникальную защиту от короткого замыкания электрона и обратную защиту соединения. Все защиты безвредны для любых деталей и предохранителей. ТЕЛЕВИЗОРЫ гром защита также доступен. Не провод Джемперы дизайн повышает надежность и долговечность изделий.

7, технические чипы и прецизионные компоненты принимаются для всех элементов управления. Поэтому контроллер хорошо работает при очень низких и высоких температурах, а также во влажной среде. В то же время, с использованием кристаллического контроля времени, Функция синхронизации контроллера гораздо надежнее.

8. Цифровой светодиодный дисплей и настройка одной кнопки делают устройство простым в обращении.

Системы Описание

Наши контроллеры специально разработаны для системы питания постоянного тока на солнечной энергии, системы уличных фонарей постоянного тока на солнечной энергии и мини-системы солнечной электростанции. Интеллектуальное управление осуществляется с помощью выделенных компьютерных чипов. Контроллеры могут быть использованы в жесткой среде, с момента его принятия чипов технического класса. Для контроллеров, украшенное мозаикой из драгоценных камней, 12 V/24 V функцию автоматической идентификации, система будет определять напряжение в тех случаях, когда контроллеры заряжаются с самого начала.

Доступны Защита от короткого замыкания, перегрузки, обратного подключения, а также защита от перезаряда и перезаряда. Кроме того, полные показания пригодны для использования, включая показания для состояния заряда, аккумулятора хранения и неисправностей.

Через компьютерные чипы, контроллеры снимают образцы из параметров напряжения аккумулятора, фотоаккумулятора, тока разряда и температуры окружающей среды, А затем используйте специальный режим управления, чтобы контролировать скорость разряда и сделать его сопоставленным с символами аккумуляторной батареи, осуществить высокоточную температурную компенсации. PWM fuzzy режим зарядки и 7 фазы контроль напряжения доступны для аккумуляторной батареи, таким образом, что аккумулятор всегда в отличном рабочем состоянии. Различные режимы работы контроллеров могут удовлетворить различные требования клиентов.

ЯNstallment и использование

1, контроллер должен быть хорошо зафиксирован. Размер контроллера следующий: Внешний размер: 140*90*25 (мм); Размер установки: 133,5x69,5 (мм)

2, провода: провода должны совпадать с током. Длина зачищенных проводов в конце контроллера должна быть около 5 мм. Чем дольше провода, тем больше потери.

3, подключение к аккумуляторной батарее: обратите внимание на «+» и «-» в чехол и защита от обратного подключения. Если это хорошо соединены, индикация светильник будет включена. В противном случае проверьте соединение.

4, подключение к солнечной панели: обратите внимание на "+" и "-" в чехол обратного подключения. Если это хорошо соединены, индикация светильник будет включена. В противном случае проверьте соединение.

5, подключение к нагрузке: Подключите провода с нагрузкой контроллер. Два интерфейса находятся в параллельном соединении, и общий ток должен быть меньше номинального тока. Обратите внимание на «+» и «-» в чехол и защита от обратного подключения, который может привести к повреждению устройства.

Принцип работы

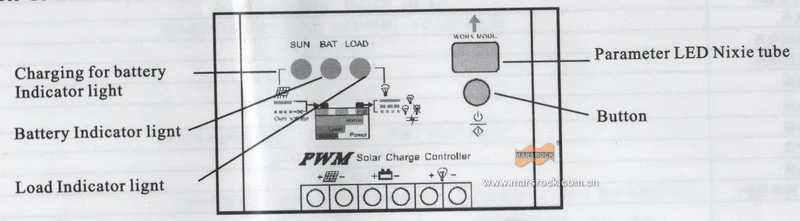

Внешний вид контроллера:

Управление процедуры

A. Индикация рабочего состояния:

1) индикация заряженного состояния: Светильник индикатора солнечной батареи горит, так как входное напряжение панели солнечной батареи достигает определенной точки., так как аккумулятор заряжается. Индикатор светильник будет мигать быстро, как системы от перенапряжения.

2) индикация заряда батареи: В тех случаях, когда батарея находится под напряжением, индикатор светильник желтого цвета. Заряжается в течение более чем 10 секунд, индикатор светильник горит красным цветом и загрузка выключена. В нормальном рабочем состоянии светильник индикатора зеленый ..

3) индикация нагрузки: При нагрузке в нормальное рабочее состояние, индикатор светильник включен постоянно. В перегрузки по току, индикатор светильник вспышки медленно. В связи с защитой от короткого замыкания, загрузка отключена сразу же, а индикатор светильник вспышки быстро. В то время как сейчас у нас больше, чем 1,25 раз номинального тока или больше, чем 1,5 раз в течение 5 секунд, нагрузку контроллер будет выключен.

Состояние индикатор светильник

B. Методы настройки:

Для нажатия на кнопку в течение 3 секунд светодиодный индикатор мигает и система устройства находится в режиме регулирования. После отпускания ключ, данные

Светодиодный индикатор изменяется вместе с каждой клавишей-нажмите до тех пор, пока не совпадет с моделью, обозначенной клиентами. Для завершения настройки, пожалуйста, подождите, пока светодиодный останавливается для флэш-памяти. Или просто нажмите кнопку в течение 3 секунд.

C. Режимы Описание

1). Управление освещением: Без солнечного света светильник снижается до начальной точки. Затем контроллер распознает сигнал запуска через 10 минут. Исходя из параметров, нагрузка включена. В то время как под солнечным светом, светильник интенсивность увеличиться до Начальная точка, а затем контроллер распознает близкий сигнал загрузка выключена.

2). Контроль времени:Процедурой запуска, это один и тот же с чистый контроль освещения. Контроль синхронизации имеет двойную контроля периода, в связи с чем двойной нагрузки можно отрегулировать соответственно. Нагрузки и нагрузки-off чередуются до тех пор, пока нагрузка в дневное время. Время для загрузки и выключения может быть отрегулировано для осуществления различных эффектов контроля. Если время для нагрузки на равен нулю, груз будет выключен в ночное время до тех пор, пока время для груз-выключен. Если время для груз-off равен нулю, управление эффект будет таким же с чистый контроль освещения.

3). Общий режим:Независимо от того, днем или ночью, пользователи могут контролировать нагрузки и нагрузки-off путем нажатия клавиш в этом режиме. Этот режим используется для некоторых специальных нагрузок или регулирования.

4). Тесты режим: Этот режим предназначен для регулирования системы. Он почти такой же с чистый оптический режим, кроме того, что на отмену 10 минут задержки (пожалуйста, обратитесь к чистый контроль освещения). Нагрузка включена с оптическим сигналом. Задним ходом, без каких-либо оптический сигнал, загрузка выключена. Эта функция облегчает проверку установки системы.

Режим работы установки стола

Описание параметров

Демонстрация продукта
