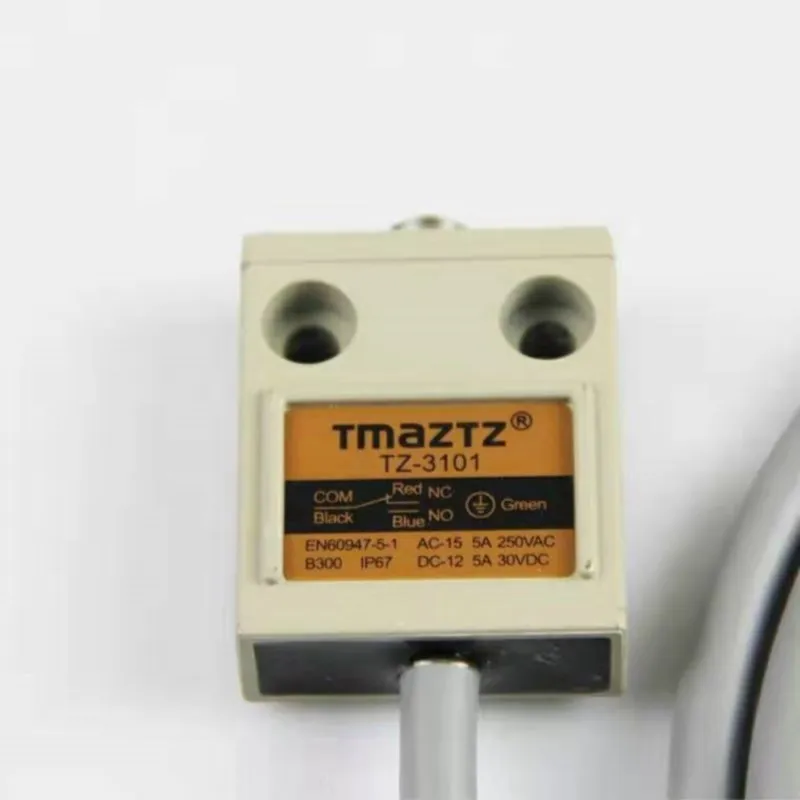

5A 30DC 250VAC водонепроницаемый оптимизированная Кнопка микро-движения концевой выключатель TZ-3101 промышленного управления

Конфигурация линия меры предосторожности

Проводка должна быть закреплена на расстоянии 5 см от выключателя, радиус изгиба провода должен быть не менее r45см. Будьте осторожны, чтобы не повредить изоляцию провода, чтобы избежать утечки провода.

Установка меры предосторожности

Форма кулачка и позиционирования стержня, частота и т. д. повлияют на срок службы и точность. Поэтому рекомендуется, чтобы угол позиционирования стержня был около 30 °, а шероховатость поверхности позиционирования стержня, выше, твердость HV400-500, установлена. При установке хода переключателя паз должен быть выше стандартной поверхности в наиболее подходящем положении.

Мульти-соединение случай пользы

Подключение многих групповых события, до 6 компл. переключателей может быть подключен. При подключении вогнутые и выпуклые канавки на поверхности переключателя соединяются друг с другом. Толщина другой толщины пластины должна быть больше, чем 6 мм.

Подключите точка типа

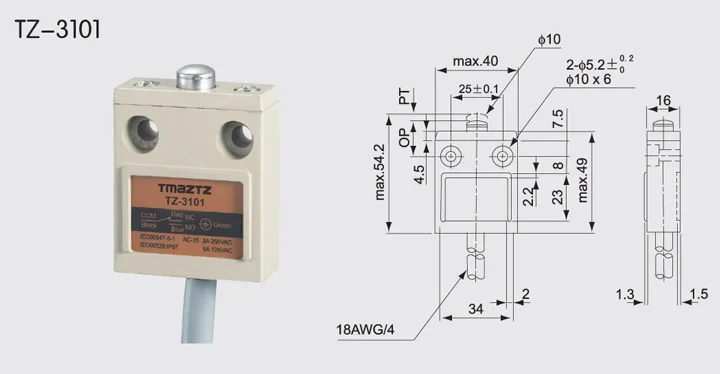

Монтажное отверстие и размер

Если Монтажная пластина деформирована или поднята, это вызовет плохую установку. Пожалуйста, проверьте монтажную пластину перед использованием.
