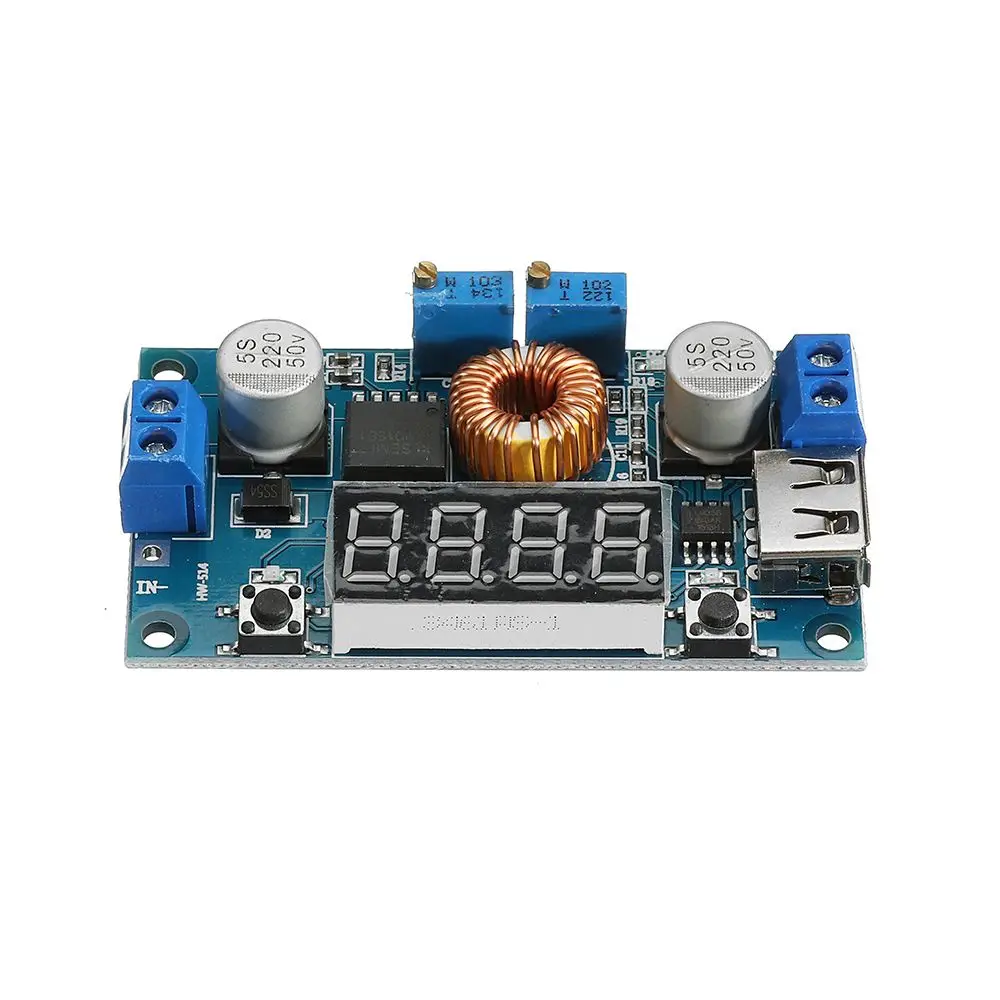

5A понижающий преобразователь постоянного напряжения, литиевая батарея, зарядка через usb, модуль питания, солнечная панель, блок питания, конверсионная плата

Описание

Особенности:

1. Бортовой измеритель напряжения, тока и мощности может легко использовать этот модуль без мультиметра, который проще и интуитивнее.

2. Встроенный usb-интерфейс для легкой зарядки ваших цифровых продуктов. (Примечание: Выходное напряжение USB совпадает с выходным напряжением модуля. Это не фиксированный выход 5 В. Пожалуйста, подтвердите перед зарядкой usb-устройства.)

3. Высокая мощность, высокая эффективность, 5А, низкая пульсация;

4. Три основные функции:

(1) используется в качестве обычного понижающего модуля с возможностью защиты от перегрузки по току;

(2) используется в качестве зарядного устройства для различных литиевых батарей напряжения, батарей, никель-кадмиевых никель-водородных батарей (аккумуляторных батарей), солнечных панелей, ветровых турбин и т. Д.;

(3) используется как светодиодный модуль постоянного тока высокой мощности;

5. Есть два режима постоянного напряжения и постоянного тока, и есть индикаторы, чтобы указать, в каком режиме модуль в настоящее время;

6. При использовании в качестве литиевая батарея, зарядное устройство, вы можете установить напряжение и ток заряда, а индикатор светильник указывает, является ли он заряжается или is-при полном объеме;

7. С защитой от ограничения тока, модуль не сгорит, даже если выход коротковат.

8. Встроенное напряжение и амперметр могут быть самокалиброваны.

9. С теплоотводом и медной колонной.

Параметры:

Входное напряжение: 5-36 в

Выходное напряжение: 1,25-32 в постоянно регулируемое

Выходной ток: регулируемый, Большой 5А (рекомендуется для использования в пределах 4.5A)

Выходная мощность: Большой 75 Вт (рекомендуется использовать в пределах 50 Вт, пожалуйста, уменьшите мощность при использовании большого перепада давления)

Рабочая температура:-40 ~ + 85 градусов

Рабочая частота: 180 кГц

Эффективность преобразования: 96% выше

Защита от короткого замыкания: Да

Защита от перегрева: Да (автоматически выключается выход после перегрева)

Входное обратное соединение Защита: нет, (при необходимости, пожалуйста, введите большой ток диода во входной струне)

Способ установки: 4 3 мм шелк

Метод проводки: клеммный блок или паяльный терминал, V-IN вход, V-OUT выход

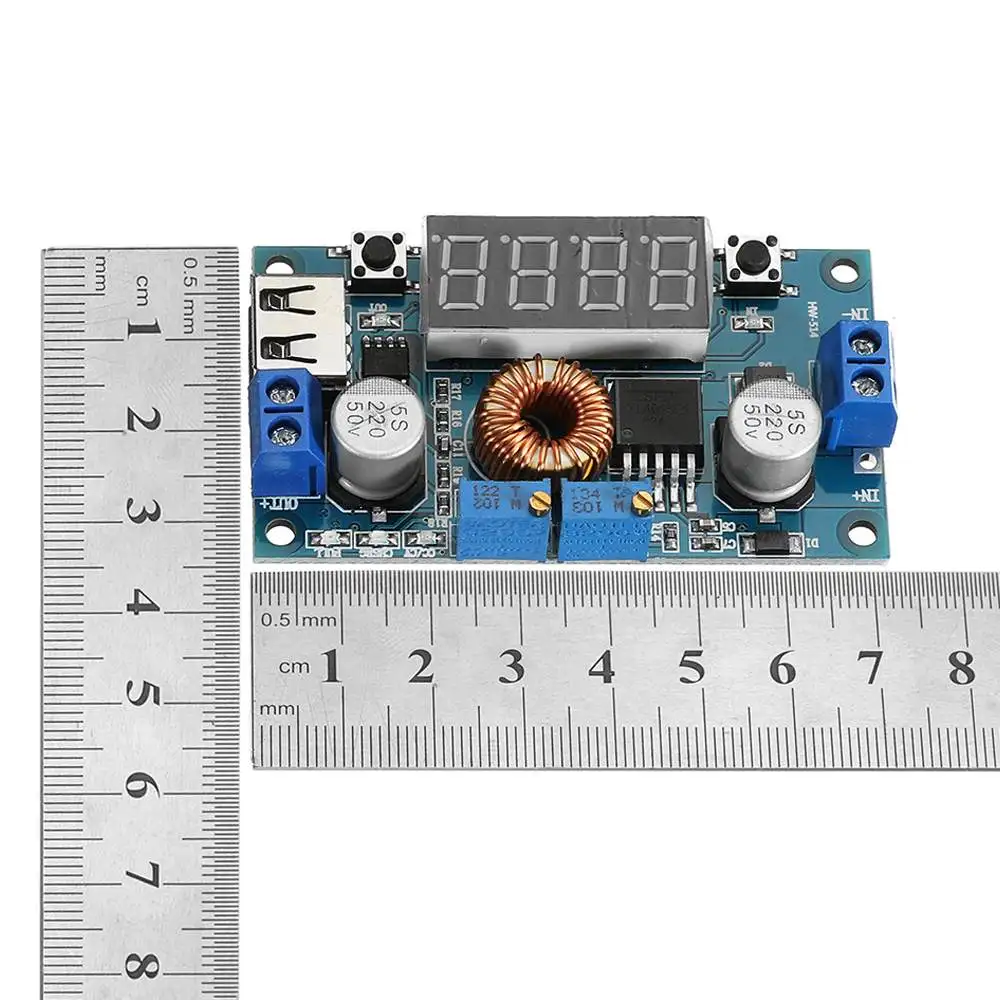

Размер модуля: 68,2x38,8x15 мм (Длина x Ширина x высота)

Вес: 39 г

Применение-Радиус действия:

1. Использовать в качестве обычного понижающего модуля с защитой от перегрузки по току

Инструкции по уходу за изделием

(1) Нажмите на правую кнопку, чтобы настроить цифровой измеритель на [дисплей выходного напряжения] интерфейс, и отрегулируйте «постоянный пьезо-транзистор», чтобы выходное напряжение достигло желаемого значения напряжения;

(2) Отрегулируйте цифровой измеритель к интерфейсу [отображение выходного тока], непосредственно коротко закройте выходной конец модуля (найдите толстый провод, короткий до выходного конца), отрегулируйте «потенциометр постоянного тока», чтобы Цифровой измеритель, значение тока достигает заданного значения защиты от перегрузки по току; (Например, текущее значение, отображаемые на борту амперметр является 4A, затем модуль большого тока ограничивается 4A, а красный индикатор светильник включается, когда ток достигает 4A)

(3) Подключите нагрузку и работайте.

2. Использовать в качестве зарядного устройства

Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, слишком велика, ток зарядки слишком велик, что приводит к повреждению аккумулятора. Поэтому Аккумулятор следует использовать в самом начале. Потоковая зарядка, когда зарядка достигает определенного уровня, она автоматически переключается обратно на постоянное напряжение зарядки.

Инструкции по уходу за изделием

(1) определить поплавковое напряжение и ток заряда аккумулятора; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то поплавковое напряжение составляет 4,2 в, и большой ток заряда 1С, т. Е 2200ма)

(2) в условиях без нагрузки Отрегулируйте цифровой измеритель модуля к интерфейсу [отображение выходного напряжения], и отрегулируйте «постоянный пьезоэлектрический позиционер», чтобы выходное напряжение доходило до поплавкового напряжения;

(3) Отрегулируйте цифровой измеритель к интерфейсу [отображение выходного тока], и сразу же закройте выходной конец модуля (найдите толстый провод, чтобы короткий выходной конец), затем Отрегулируйте «потенциометр постоянного тока», чтобы Цифровой измеритель, значение тока достигает заданного значения тока зарядки;

(4) ток зарядной лампы по умолчанию в 0,1 раз превышает ток зарядки; (аккумулятор постепенно снижается в процессе зарядки, постепенно переходя от постоянного тока зарядки к постоянному напряжению зарядки, если ток зарядки установлен на 1А, то когда ток зарядки меньше 0.1A, Синий светильник выключен, зеленый светильник включен, и аккумулятор заряжен.

(5) подключите аккумулятор и зарядите его.

(Шаги 1,2, 3 и 4: входной терминал подключен к источнику питания, а выходной терминал не подключен к батарее.)

3. Светодиодный модуль постоянного тока

(1) Определите рабочий ток и высокое рабочее напряжение, которое нужно для привода светодиодов;

(2) в условиях без нагрузки, отрегулируйте цифровой измеритель на [дисплей выходного напряжения] интерфейс, отрегулируйте "постоянный пьезоэлектрический позиционер", чтобы выходное напряжение доходило до СВЕТОДИОДНЫЙ Рабочего напряжения;

(3) Отрегулируйте цифровой измеритель к интерфейсу [отображение выходного тока], и сразу же закройте выходной конец модуля (найдите толстый провод, чтобы короткий выходной конец), затем Отрегулируйте «потенциометр постоянного тока», чтобы цифровой измеритель тока получал заданный светодиодный рабочий ток;

(4) Подсоедините светодиодный индикатор и протестируйте устройство.
(Шаги 1,2 и 3: входной источник питания, выход без нагрузки не подключен к светодиодный светильник)

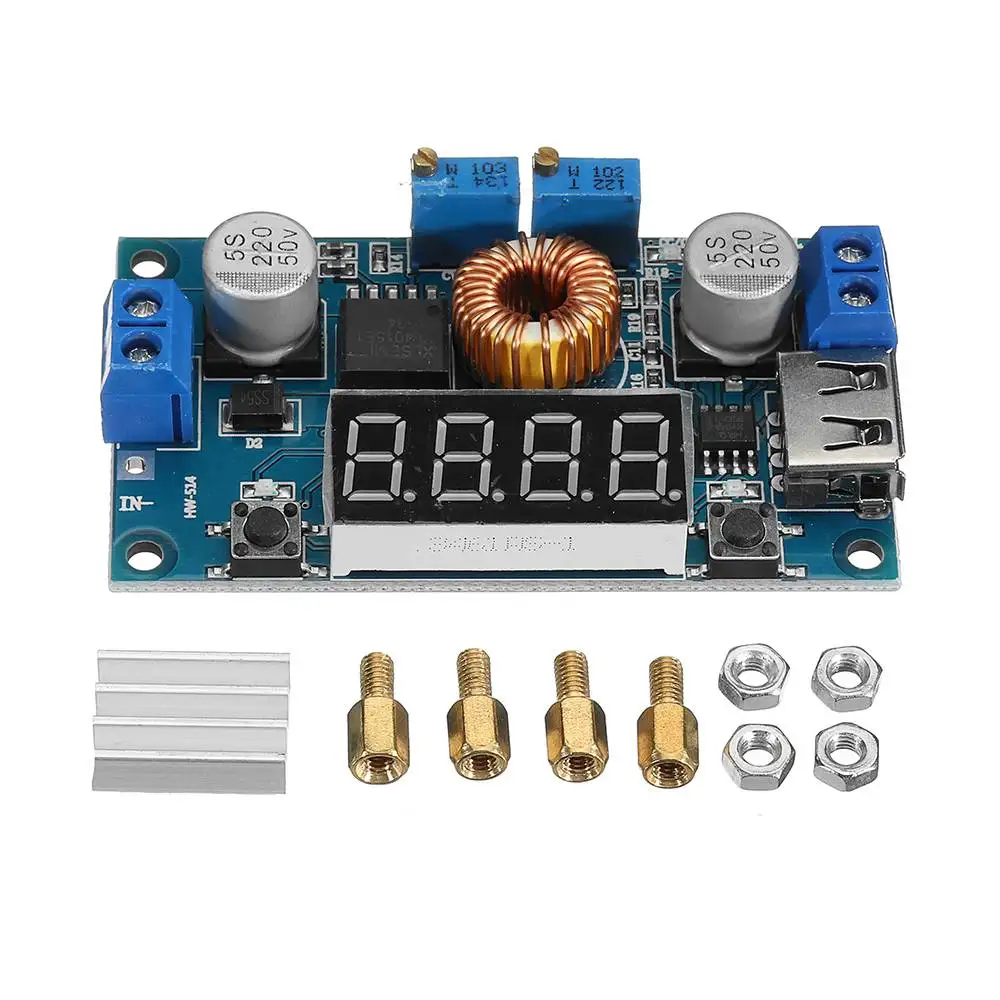

Посылка включает в себя:

1 х модуль питания
1 х теплоотвода
4 x Медь колонка
