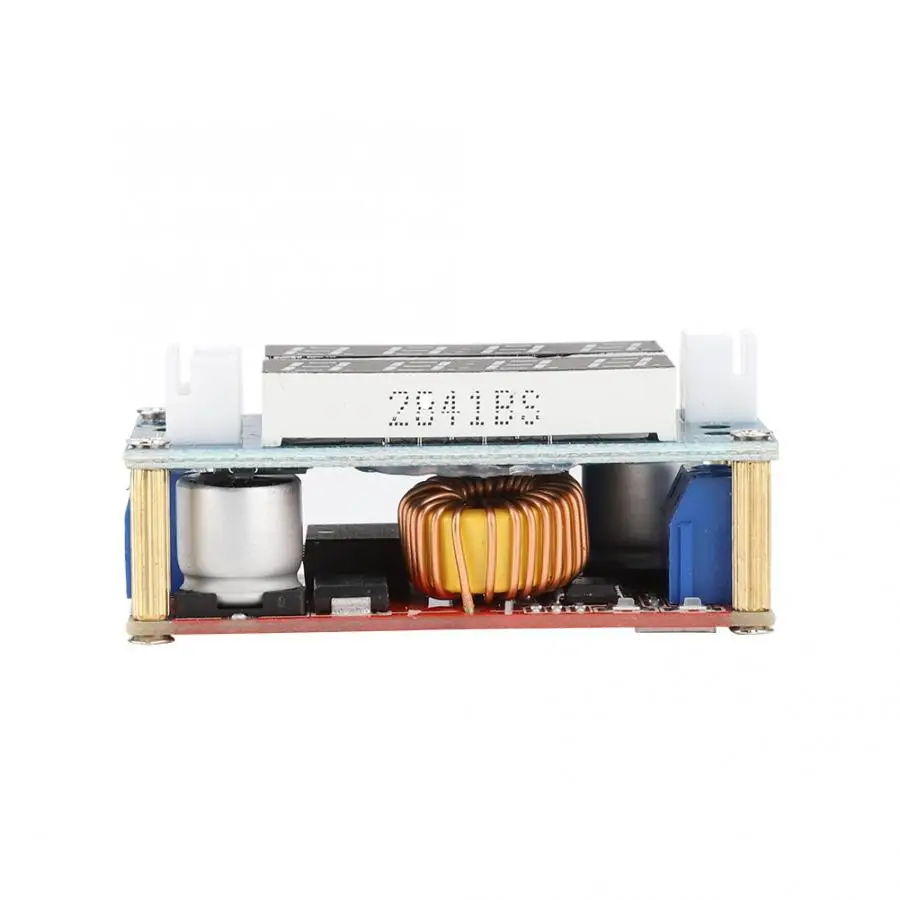

5A постоянный ток постоянного напряжения светодиодный литиево-ионный модуль зарядки

Описание

5A светодиодный модуль зарядки литий-ионного аккумулятора постоянного тока постоянного напряжения

Особенности:
1. Этот модуль является регулируемым понижающим модулем. Выходное напряжение может быть изменено путем регулировки синего регулируемого резистора на модуле.
2. Точный разрез и интерфейс обеспечивают идеальную применимость. Подходит для установки и легко устанавливается.
3. Изделие изготовлено из высококачественных материалов. Он может эффективно избежать коррозии и износа и долговечен в использовании.
4. Профессиональные наборы микросхем обеспечивают отличную производительность в системе.
5. Простота в эксплуатации, антивозрастной, продлевает срок службы.

Технические характеристики:
Модель: HW-035
Размеры: прибл. 5*2,5*2 см/1,97*0,98*0,79 дюймов
Вход-(входной отрицательный), вход + (входной положительный), выход-(выходной отрицательный) и выход + (выходной положительный), указанный на модуле, должны быть подключены правильно. В противном случае модуль может быть поврежден.

Батарея способ зарядки:
1. Определите плавающее напряжение заряда и зарядный ток аккумуляторной батареи и входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до 5 В.
3. Измерьте выходной ток короткого замыкания с помощью токового мультиметра 10A и настройте потенциометр постоянного тока в то же время, чтобы выходной ток мог достигать заданного значения тока зарядки.
4. Ток зарядной лампы по умолчанию в 0,1 раз превышает ток зарядки (значение постоянного тока).
5. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения.
6. Подключите аккумулятор и попробуйте зарядить.
(Шаги 1,2, 3,4 и 5 Подключите вход модуля к источнику питания, и выход выгружается без подключения аккумулятора.)

Светодиодный привод с постоянным током
1. Определите рабочий ток и рабочее напряжение, которое вам нужно водить светодиодный.
2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до 5 В.
3. Измерьте выходной ток короткого замыкания с помощью токового мультиметра 10А и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток доходил до заданного светодиодный рабочего тока.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение доходило до светодиодный рабочего напряжения.
5. Подсоедините светодиодный прибор и протестируйте его.
(Шаги 1,2, 3 и 4 Подключите вход модуля к источнику питания, и выход выгружен и не подключается светодиодный светильник.)

Связь протокол Описание:
1. Этот модуль имеет функцию связи с компьютером. Удобно для компьютера считывать данные о токе и напряжении модуля.
2. Поскольку выход этого модуля является уровнем ttl, для достижения связи с компьютером, этот уровень должен быть преобразован обратно в уровень RS232, который компьютер может распознать. Необходимо использовать этот модуль cp2102 usb в ttl для достижения преобразования.

Посылка список:
1 * Модуль
