5А постоянное напряжение постоянного тока понижающий модульный светодиодный экран Привод литиевая батарея Зарядка с корпусом

Описание

Модуль основные характеристики:

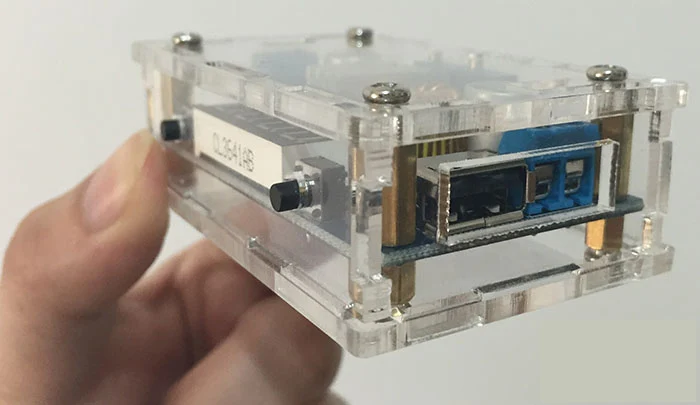

1. С кристальным чехлом, безопасным, практичным, удобным и красивым.
2. Бортовое напряжение, ток и измеритель мощности, вы можете легко использовать этот модуль без мультиметра, который проще и более интуитивно понятен.
3. Встроенный usb-интерфейс позволяет легко заряжать ваши цифровые продукты. (Примечание: Выходное напряжение USB совпадает с выходным напряжением модуля. Это не фиксированный выход 5 В. Пожалуйста, подтвердите перед зарядкой устройства USB.)
4. Высокая мощность, высокая эффективность, 5А, низкая пульсация;
5. Три основные функции:
(1) используется как обычный понижающий модуль с возможностью защиты от перегрузки по току;
(2) используется в качестве зарядного устройства для различных литиевых батарей напряжения, батарей, никель-кадмиевых никель-водородных батарей (батарей), для солнечных панелей, ветровых турбин и т. Д.;
(3) используется как мощный светодиодный модуль постоянного тока;
6. Есть два режима постоянного напряжения и постоянного тока, и есть индикаторы, чтобы указать, в каком режиме модуль в настоящее время;
7. При использовании в качестве литиевого зарядного устройства, вы можете установить напряжение поплавка и ток заряда.
Зарядка или уже полная;
8. С ограничением тока, модуль не будет выгорать, даже если выход будет коротковат.

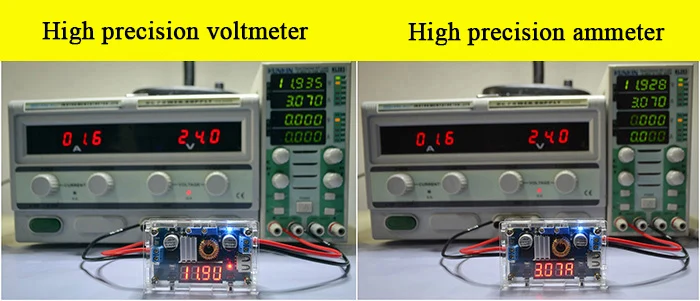

9. Бортовое напряжение и амперметр могут быть самокалиброваны, чтобы Избежать неточных показаний вольтметр!

Модуль высокой интенсивности параметры:
Входное напряжение: 5-36 в (примечание! Входное напряжение больше 6,5 в, цифровой дисплей нормальный. Если вы входите в 5 В, пожалуйста, используйте вольтметр, чтобы измерить выход для регулировки выходного напряжения)
Выходное напряжение: 1,25-32 в непрерывно регулируемый
Выходной ток: регулируемый, до 5А (рекомендуется для использования в пределах 4,5а)
Выходная мощность: до 75 Вт (рекомендуется использовать в пределах 50 Вт, пожалуйста, уменьшите мощность при использовании большого дифференциального давления)
Рабочая температура:-40 ~ + 85 градусов
Рабочая частота 180 кГц
Эффективность преобразования: до 96%
Защита от короткого замыкания: Да
Защита от перегрева: Да (автоматически выключается выход после перегрева)
Защита обратного подключения: нет, (при необходимости, введите большой токовый диод в входной струне)
Способ установки: 4 3 мм шелк
Метод проводки: клеммный блок или паяльный терминал, V-IN вход, V-OUT выход
Размер модуля: длина 68,2 мм ширина 38,8 мм высота 15 мм
Вес: 73 г

Применение диапазон
1. Используйте как обычный модуль с защитой от перегрузки по току
Инструкции по уходу за изделием
(1) Нажмите правой кнопкой, чтобы отрегулировать цифровой счетчик к интерфейсу [выходное напряжение дисплея], и отрегулируйте «постоянный пьезо-транзистор», чтобы выходное напряжение достигло желаемого значения напряжения;
(2) Отрегулируйте цифровой измеритель на [выходной ток дисплея] интерфейс, непосредственно короткий выходной конец модуля (найдите толстый провод, укороченный до выходного конца), отрегулируйте "потенциометр постоянного тока", чтобы цифровой счетчик, значение тока достигает предустановленного значения защиты от перегрузки по току; (Например, если текущее значение, отображаемое бортовым амперметром, 4А, то максимальный ток модуля ограничен 4А, и красный световой индикатор яркий, когда ток достигает 4А)
(3) Подключите нагрузку и работайте.
2. Используйте в качестве зарядного устройства
Модули без функции постоянного тока не могут использоваться для зарядки аккумулятора. Поскольку разница в напряжении между аккумулятором и зарядным устройством, потребляющим электричество, слишком большая, ток зарядки слишком большой, что может привести к повреждению аккумулятора. Поэтому Аккумулятор следует использовать в начале. Потоковая зарядка, когда зарядка достигает определенного уровня, она автоматически переключается на постоянное напряжение зарядки.

Инструкции по уходу за изделием
(1) определите напряжение поплавка и ток заряда аккумулятора; (если параметр литиевой батареи 3,7 в/2200 мАч, то напряжение поплавка 4,2 в, и максимальный ток заряда 1C, ie 2200mA)
(2) при отсутствии нагрузки Отрегулируйте цифровой счетчик модуля на [выходное напряжение дисплея] интерфейс, и отрегулируйте "постоянный пьезоэлектрический позиционер", чтобы выходное напряжение достигло поплавкового напряжения;
(3) Отрегулируйте цифровой измеритель на [выходной ток дисплея] интерфейс, и непосредственно короткий конец выходного сигнала модуля (найдите толстый провод, чтобы короткий выходной конец), затем Отрегулируйте "потенциометр постоянного тока", чтобы цифровой счетчик, значение тока достигает предустановленного значения тока зарядки;
(4) Ток зарядки лампы по умолчанию до 0,1 раз ток зарядки; (батарея постепенно уменьшается во время процесса зарядки, постепенно меняется от постоянного тока зарядки до постоянного напряжения зарядки, если ток зарядки установлен на 1А, то когда ток зарядки меньше 0.1A, Синий свет выключен, зеленый свет включен, и аккумулятор заряжен.
(5) подключите аккумулятор и зарядите его.
(Шаги 1, 2, 3 и 4: входной терминал подключен к источнику питания, и выходной терминал не подключен к батарее.)
3. Светодиодный модуль постоянного тока
(1) Определите рабочий ток и максимальное рабочее напряжение, на котором вам нужно управлять светодиодами;
(2) в условиях отсутствия нагрузки Отрегулируйте цифровой измеритель на [выходное напряжение дисплея] интерфейс, отрегулируйте "постоянный пьезоэлектрический позиционер", чтобы выходное напряжение достигло светодиодный рабочее напряжение;
(3) Отрегулируйте цифровой измеритель на [выходной ток дисплея] интерфейс, и непосредственно короткий конец выходного сигнала модуля (найдите толстый провод, чтобы короткий выходной конец), затем Отрегулируйте "потенциометр постоянного тока", чтобы цифровой счетчик, значение тока достигает предустановленного светодиодный рабочий ток;
(4) Подключите светодиодный и протестируйте машину.
(Шаги 1, 2 и 3: входной источник питания, выход без нагрузки не подключен к светодиодный свет)

Меры предосторожности
Входное заземление и выходное отверстие модуля не должны быть вместе. Это вызовет обход токового дискретного резистора модуля, так что модуль не может регулировать выходной ток, и легко сжигать модуль при подключении нагрузки.
Выход модуля имеет токовый Пробоотборный резистор. Когда нагрузка подключена, будет падение напряжения 0 ~ 0,2 в, что является нормальным.
Когда выход превышает 3А или 35 Вт, пожалуйста, усилите тепловыделение!
Метод самокалибровки для бортового напряжения и амперметра:
1. Когда бортовой цифровой измеритель отображает выходное напряжение, нажмите и удерживайте правильную кнопку в течение 2 секунд, чтобы отпустить, Вольтметр и индикатор выходного напряжения «выключается» мигает синхронно. В это время вводится режим калибровки выходного напряжения; также отображается вольтметр. При вставке напряжения нажмите и удерживайте нужную кнопку в течение 2 секунд, чтобы отпустить Вольтметр и индикатор входного напряжения «IN» мигает синхронно, затем Войдите в режим калибровки входного напряжения; когда вольтметр отображает выходной ток, нажмите и удерживайте правильную кнопку 2 после того, как вторая будет выпущена, Амперметр мигает и входит в режим калибровки выходного тока.
2. Коснитесь правой кнопки, чтобы увеличить напряжение (ток) одним блоком. Нажмите Левую кнопку, чтобы уменьшить напряжение (ток) на один блок. Так как напряжение одного блока меньше 0,1 в, необходимо нажать 1-5 непрерывно. Только тогда вольтметр можно изменить на 0,1 в. Специфическая Кнопка непрерывного нажатия зависит от отображаемого в настоящее время значения напряжения. Чем выше напряжение отображения тока, тем меньше количество нажатий;
3. после завершения регулировки напряжения (тока), нажмите кнопку вправо в течение 2 секунд, а затем отпустите, затем режим калибровки может быть отключен, и все настройки параметров автоматически отключаются.
Примечание: Эта функция используется для калибровки точности отображения напряжения и тока. Не используется для регулировки напряжения и тока на выходе. Эта функция предназначена для удовлетворения ваших требований к высокой точности. Вам нужно только один раз откалибровать, чтобы получить точные значения по всему диапазону. Пожалуйста, не стесняйтесь использовать его.
