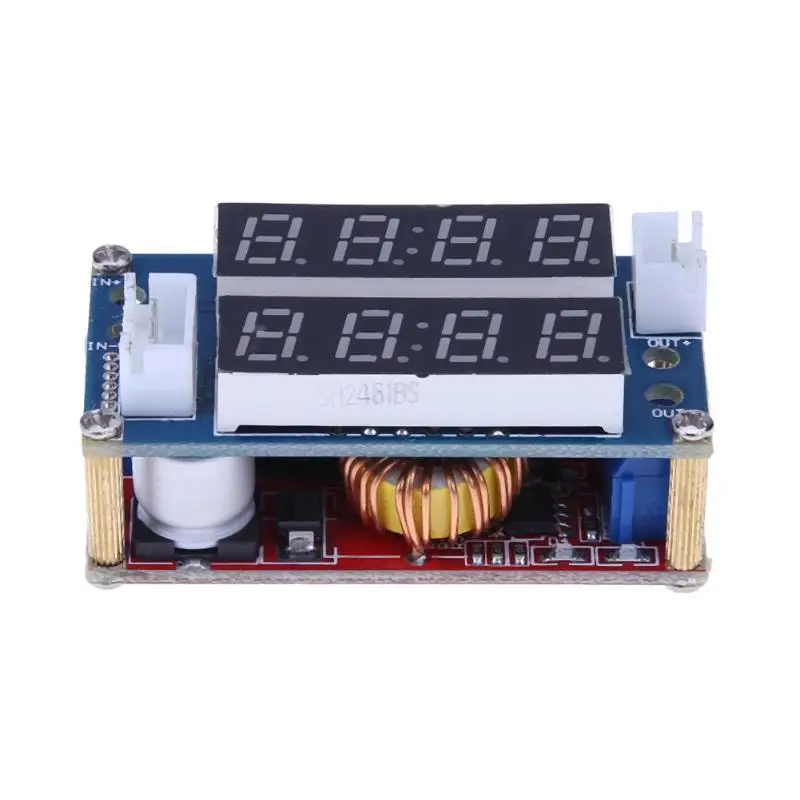

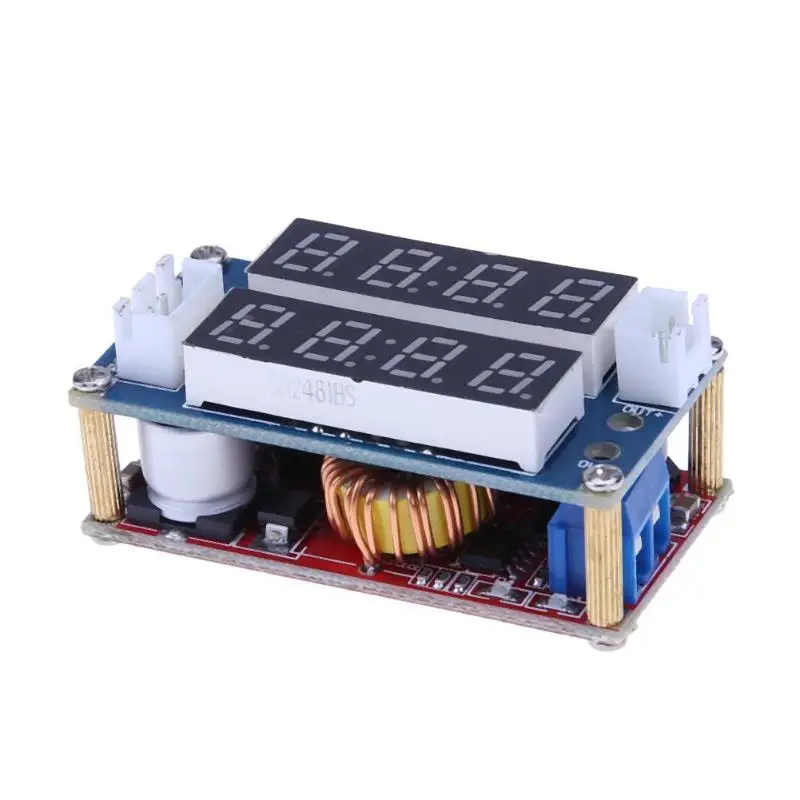

5A постоянного тока постоянное напряжение светодиодный привод литий-ионный модуль зарядки аккумулятора с измеритель напряжения тока

Скорость обновления: около 200 мс один разДиапазон тока: 0A-5AТемпература хранения: от-10 градусов Цельсия до 65 градусов ЦельсияТочность измерения: 0.1%Дисплей: двойная цифровая трубка 4 0,28Диапазон напряжения: 5 V-30 VЦвет дисплея: красныйВыходное сопротивление: 50 миллиомПериферийные Размеры: 51*26,3*10 ммОсобенности:Используйте высококачественные светодиодные цифровые лампы, высокая яркость, даже на солнце также может быть четко отображенаИспользование оригинального одиночного чипа для выборки и отображения напряжения, а также программного обеспечения для большой обработки данных, так что точный дисплей, стабильныйКогда литий-ионное напряжение батареи относительно низкое, если прямое использование постоянной зарядки напряжения, из-за большого давления, в результате чего чрезмерный ток зарядки. Что может привести к поломке батареи. Таким образом, в начале аккумулятора используется постоянный ток зарядки, когда зарядка в некоторой степени, автоматически переключается на постоянное напряжение зарядкиКривая зарядки показана ниже: красный-ток, синий-напряжение

Этот модуль является регулируемым понижающим модулем, который может изменить выходное напряжение путем регулировки синего регулируемого резистора над модулем. Разница в входном и выходном давлении составляет 1 в, минимальный выход-напряжение 0,8 В.Модуль выше показывает вход (входной отрицательный), INP (вход положительный), выход (Выход Отрицательный), выход (выход положительный) должен быть подключен правильно, В противном случае слова могут привести к повреждению модуля.Использование зарядки аккумулятора:1. Определите, что вам нужно зарядить аккумулятор плавающего напряжения заряда и тока зарядки, входного напряжения модуля;2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до 5 В.3. С помощью мультиметра 10А ток блока измерения выходной ток короткого замыкания, при этом Регулировка постоянного тока потенциометра, так что выходной ток для достижения предварительно заданного значения тока зарядки;4. Ток зарядки лампы составляет 0,1 раз тока (постоянное значение тока).5. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего давления заряда;6. Подключите аккумулятор, попробуйте зарядить.(1,2, 3,4, 5 шагов для модуля входной источник питания, выход без нагрузки батареи.)Светодиодный метод использования постоянного тока:1. Определите рабочий ток и максимальное рабочее напряжение, которое вам нужно управлять светодиодный;2. Отрегулируйте потенциометр постоянного напряжения для регулировки выходного напряжения до 5 В.3. С помощью мультиметра 10А ток блока измерения выходной ток короткого замыкания, при этом Регулировка постоянного тока потенциометра, так что выходной ток для достижения предварительно заданного рабочего светодиодного тока;4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный;5. Подключите светодиодный, тестовый аппарат.(1,2, 3,4 шагов для Модуля Входной источник питания, выход без нагрузки светодиодный светильник.)Описание протокола связи:1. Этот модуль имеет функцию общения с компьютером. Это удобно для компьютера, чтобы модуль для чтения данных о напряжении тока,2. так как выход этого модуля является уровнем ttl, для достижения и компьютерной связи, но также для преобразования этого уровня обратно к компьютеру может распознать уровень RS232, необходимо использовать этот модуль cp2102 USB TTL для достижения преобразования.3. Коммуникационное соглашение является следующим:Ставка Baud: $ номер bpsКрем увлажняющий addr $ number xx CRC (команда возврата тока)Крем увлажняющий addr $ number xx CRC (команда возврата напряжения)ОдинКрем увлажняющий в рамку Заголовок (2 байта)Адрес модуля (1 байта)00 для чтения текущей команды (1 байт)01 для команды чтения напряжения (1 байт)Xx любое значение (2 байта)Контрольная сумма CRC (1 байта)
