6-36 в 15A высокий двигатель постоянного тока драйвер платы точный ШИМ регулятор скорости Модуль промышленного класса

Описание

12 V/24 V/36 V 15A с высоким уровнем двигатель постоянного тока приводная пластина Модуль промышленного положительный и отрицательный может быть полностью PWM регулятором скорости

Описание продукта:

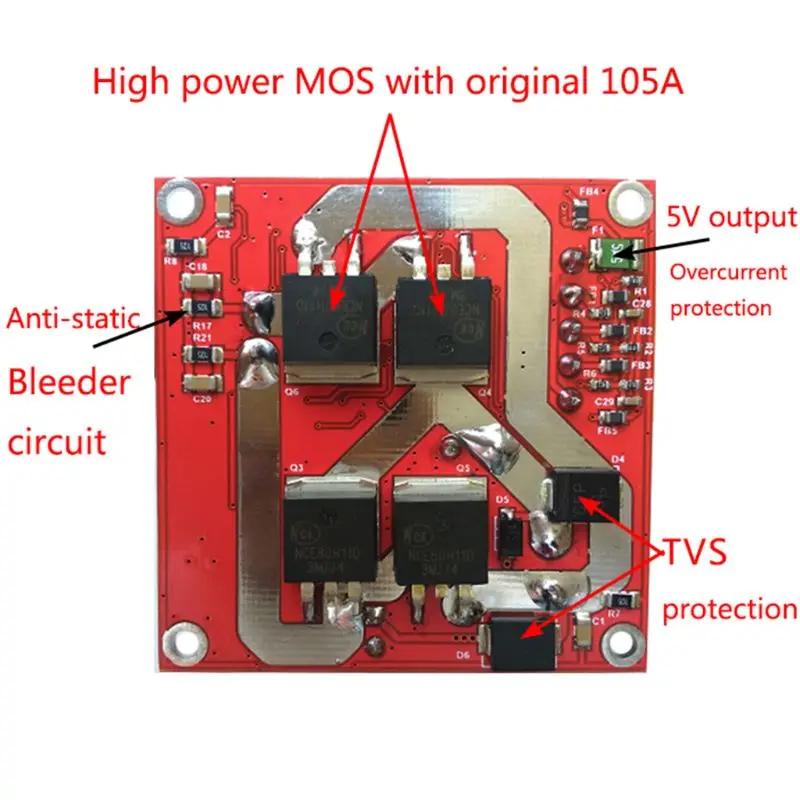

Промышленный дизайн, стабильный и надежный, с антистатической схемой, переходная защита подавления, защита от недостаточного напряжения, интерфейс ESD и защита от перенапряжения; PWM эффективный диапазон от 0.1% до 100.0%; для одночиповых и других контроллеров для обеспечения питания 5 В.
15а высокий двигатель постоянного тока приводная плата, Стабильная и надежная, промышленного класса
Особенности:

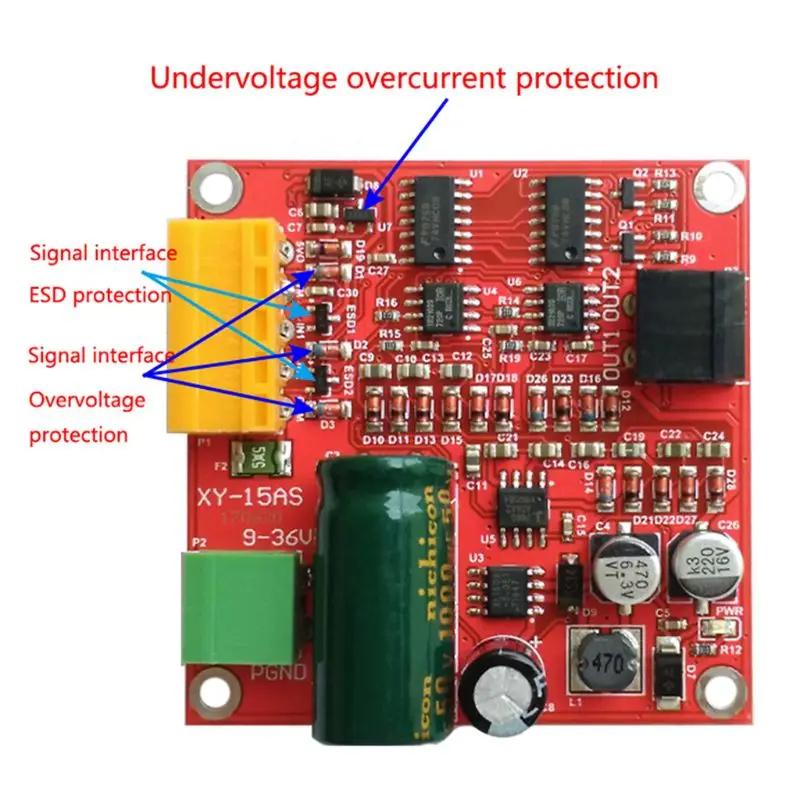

1. Промышленный дизайн продукта, стабильный и надежный, с антистатической схемой, переходной защитой от подавления, защита от недостаточного напряжения, интерфейс ESD и защита от перенапряжения;
2. Поддержка напряжения 9-36 в широкий диапазон, максимальный устойчивый ток нагрузки 12А (без тепла), 15А (простое тепло), 20А (толстый большой радиатор);
3. Аналогично L298 логике привода, три линии (PWM, 1, IN2) Скорость управления, вперед и назад и тормоз;
4. Поддержка полного PWM, может непосредственно использоваться для контроля положительных и отрицательных клавиш, PWM эффективный диапазон от 0.1% до 100.0%;
5. Для микроконтроллера и других контроллеров, чтобы обеспечить 5 В питания, и 5 В выходную защиту от перегрузки по току, и доступ к сигналу защиты от перенапряжения.
Управление сигнала логики
Примечание: 0 Низкий, 1 высокий, × любой уровень, плавающий низкий.
COM для заземления сигнала, выход 5VO 5 V, для микроконтроллера и других контроллеров для обеспечения питания 5 V; PWM pin внешний ШИМ, если использование ключа управления, PWM pin должен быть соединен с 5VO; 1 и IN2 для два двигателя положительного и отрицательного поворота, сигнал управления тормозом.
Параметры продукта
1. напряжение питания 6 В-36 В (напряжение слишком низкое, большой ток нагрузки легко привести к повреждению модуля, поэтому печатная плата с маркировкой 9-36 в), В Мощность не должны быть отменены или ваш заказ весит больше 37 V или могут сжечь модуль рекомендуется заказывать на Мощность Вход в серии 20A предохранитель.
2. диски без теплоотвода Номинальный ток 12A, номинальный ток 12A ~ 15A нужно сделать простое охлаждение, 15A ~ 20A нужно сделать толстую теплоотвод. (простое охлаждение-например, в модуле ниже толщиной 1 мм теплоизоляционная силиконовая прокладка, а затем 5 мм медная колонна к модулю, закрепленному на стене)
3. Контрольный сигнальный интерфейс (orange) может обеспечить пользователей с внешним 5 В, микро контрольный Лер без дополнительного источника питания, максимальный ток питания 0,5 А.
4. Контрольный сигнал высокого напряжения: 2,0 V ~ 5,5 V, совместимый с уровнем 3,3 V и 5 V ttl;
Контрольный сигнал низкого напряжения: 0 В ~ 0,8 В, 0 В при плавании;
Когда напряжение управляющего сигнала составляет 5 В, ток управляющего сигнала составляет 50uA.
5. PWM эффективный диапазон: 0.1% ~ 100.0%;
PWM диапазон частот сигнала: 0 ~ 100 кГц (рекомендуется 20 кГц);
PWM Минимальная Эффективная ширина импульса: 200ns.
6. Рабочая температура-25 ℃-80 ℃.
7. Размер изделия: 55*55*25 мм (длина и ширина).
8. Диаметр монтажного отверстия: 3 мм.
Подходит для моторных параметров
(Пожалуйста, сделайте свой собственный согласно параметрам мотора, чтобы сделать простое охлаждение или толстую тепловую обработку)
1. Номинальное напряжение мотора 36 В
Номинальная мощность 300 Вт и ниже или Номинальная мощность 12А следующего двигателя в течение длительного времени для работы без охлаждения;
Номинальная мощность логотипа 300 Вт ~ 370 Вт или Номинальный ток 12А ~ 15а мотор нужно сделать простую тепловую обработку;
Номинальная мощность 370 Вт ~ 500 Вт или Номинальный ток 15А ~ 20А мотор нужно сделать толстую тепловую обработку;
2. Номинальное напряжение мотора 24 В
Маркировка номинальной мощности 200 Вт и ниже или отметка номинального тока 12А следующий двигатель в течение длительного времени для работы без охлаждения;
Номинальная мощность логотипа 200 Вт ~ 250 Вт или Номинальный ток 12А ~ 15а мотор нужно сделать простую тепловую обработку;
Номинальная мощность 250 Вт ~ 330 Вт или Номинальный ток 15А ~ 20А мотор нужно сделать толстую большую тепловую обработку;
3. Номинальное напряжение: 12 V двигатель
Маркировка номинальной мощности 70 Вт и ниже или отметка номинального тока 12А следующий длинный двигатель полная работа без тепла;
Номинальная мощность логотипа 70 Вт ~ 90 Вт или Номинальный ток 12А ~ 15а мотор нужно сделать простую тепловую обработку;
Номинальная мощность логотипа 90 Вт ~ 120 Вт или Номинальный ток 15А ~ 20А мотор нужно сделать толстую тепловую обработку;
(Этот привод не охлаждается в условиях номинального тока 12A, номинальный ток 12A ~ 15A нужно сделать простое охлаждение, 15A ~ 20A нужно сделать плотное тепло. Номинальная мощность двигателя, как правило, относится к выходной мощности, учитывайте потерю работы двигателя, поэтому расчетный Номинальный ток, который следует учитывать эффективность двигателя, номинальный ток = Номинальная мощность/Номинальное напряжение/эффективность)
Инструкции по использованию:
1. Используйте микроконтроллер для управления методом вращения двигателя
Однокристальная источник электропитания для того, чтобы подключить Привод модуль COM; PWM pin к микроконтроллера вывод PWM, for speed или непосредственно подключенный к высокого уровня полной скорости работы; IN1, IN2 и два микроконтроллера подключены для управления двигателем Реверсивные и тормоза; 5VO может обеспечить 5 в источник питания для микроконтроллера.

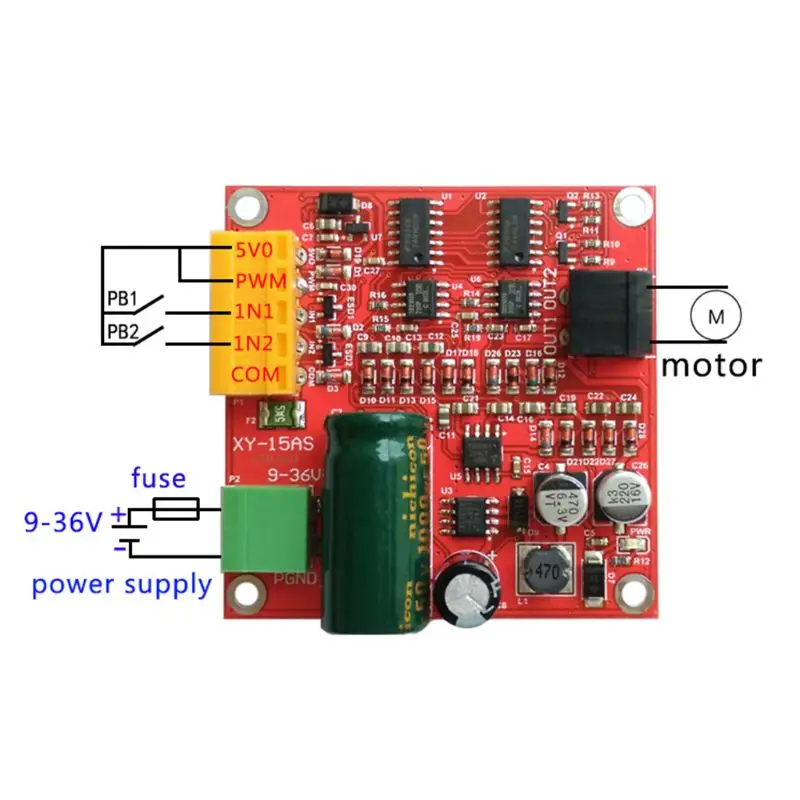

2. Используйте только ключи для управления мотором реверсивного способа проводки
PB1 и PB2-два ключа. Когда PB1 нажимается и PB2 не нажимается, 1 высокий, IN2 низкий, мотор поворачивается; когда PB2 нажимается и PB1 не нажимается, 1 низкий, IN2 высокий, мотор обратный; когда PB1 и PB2 отскакиваются, 1 и 2 низкие, Тормоз двигателя.
3. Используйте наш генератор pwm для способа управления скоростью двигателя
Генератор pwm может быть установлен ключом, выберите частоту и рабочий цикл, чтобы контролировать скорость двигателя; PB1 и PB2 для двух кнопок были контролировать направление вращения двигателя, когда PB1 и PB2 отскакиваются, мотор торможает.
Меры предосторожности:
1. Напряжение питания привода должно быть от 6 до 36 В. Если мощность превышает номинальное напряжение, она может сжигать привод; напряжение слишком низкое, ток нагрузки большой, также может привести к ожогам привода. Рекомендуется подключить Предохранитель 20А в серии на источнике питания.
2. Во время переключения вперед и назад лучше всего тормозить более 0,1 с, а затем обратный, в противном случае он может повредить привод.
3. Поскольку контрольная сигнальная линия очень неустойчива, любые сигнальные линии (оранжевые терминалы) управляющего сигнала не могут направляться вместе с проводкой блока питания или двигателя во время использования. В противном случае диск может быть сгорен и трудно отремонтироваться.
4. Когда привод выключен, не Поворачивайте мотор быстро, или сила электродвигателя может сгореть привод. Если приложение требует включения привода, когда машина также должна быстро повернуть мотор, это рекомендуется в приводном интерфейсе мотора реле, катушка реле и питание электропривода. Таким образом, когда источник питания выключен, реле отключает привод от двигателя.
5. Привод должен быть подключен к двигателю, прежде чем он включен, в противном случае он может сгореть предохранитель или привод.
6. Интерфейс двигателя не должен быть короткой схемой, в противном случае он может сжигать предохранитель или привод.
7. Обратите внимание, что привод не промокает, не пропускает компоненты на приводной плате короткого замыкания, не трогайте компоненты на штырьках и подушечках платы.
8. Пожалуйста, внимательно прочитайте продукт перед использованием, если ваша ошибка вызвана повреждением модуля, или у вас есть неавторизованная Замена модуля устройства, возврат не осуществляется.
Посылка включает в себя:
1*6-36 V 15A высокий двигатель постоянного тока драйвер платы
