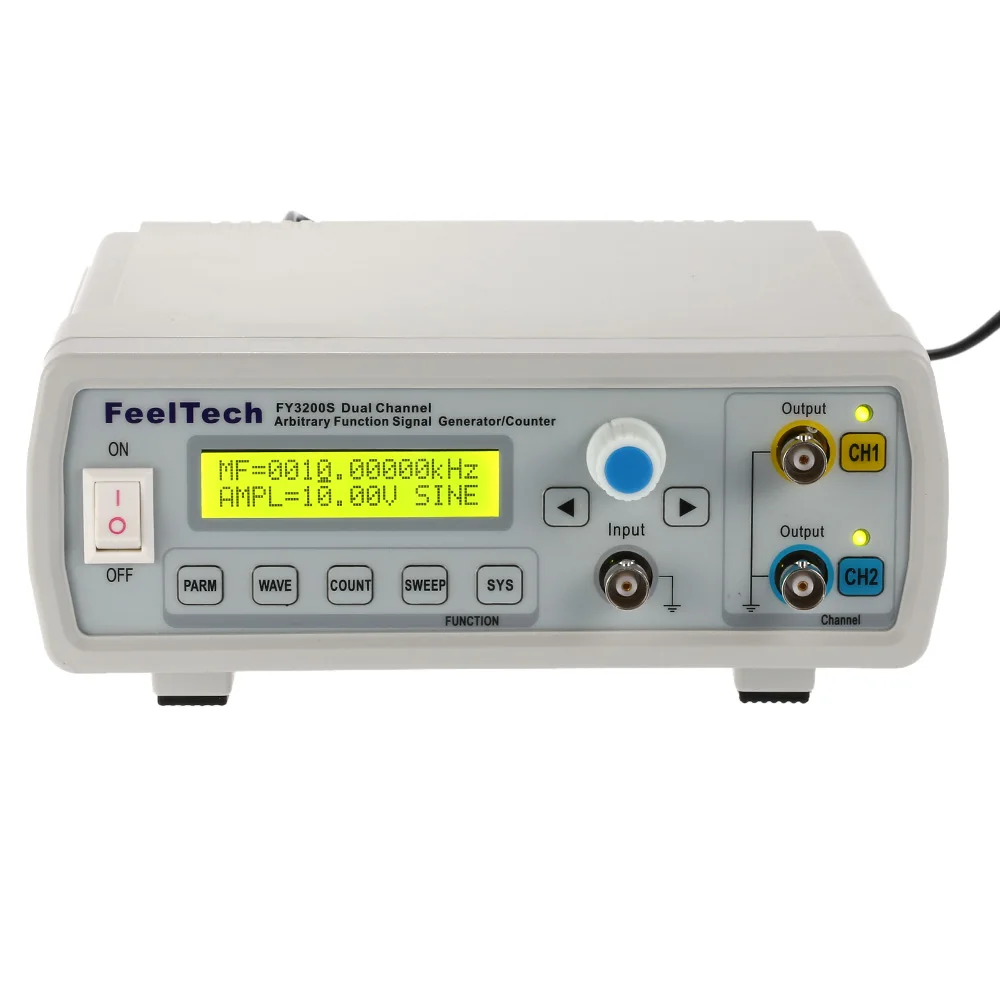

6 мГц высокочастотный генератор Digi-DDS источник сигнала Генератор произвольной формы/импульсный частотомер 12Bit 250MSa/s синусоида (от 3124 руб.)

Описание

6 мГц высокочастотный генератор Digi-DDS источник сигнала Генератор произвольной формы/импульсный частотомер 12Bit 250MSa/s синусоида

Генератор сигналов функции DDS от этой серии multi-functional генератор сигнала с высокой точностью и высокой эффективностью. Он принимает большой масштаб интегральных схем FPGA, высокоскоростного микропроцессора MCU и с высокоточным осциллятором в качестве основы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить анти-помехи и срок службы инструмента. Он имеет полностью независимый двухканальный сигнал DDS и выход уровня ttl, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. д. этот инструмент имеет большое преимущество в генерировании сигнала, сканировании сигнала, измерительных параметров и т. д. это идеальный испытательный или измерительный инструмент для инженера электроники, электронной лаборатории, обучения и исследования.

Особенности:
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала.
CH1 и CH2 полностью симметричны два канала, каждый канал может быть самостоятельно установить параметры.
Поддерживает определяемую пользователем форму волны,Каждая произвольная Глубина памяти сигнала 2048*12 бит,Частота дискретизации 250 MSA/s.
С импульсов burst выход функции, руководство триггера, внутренний CH2 триггер и внешний триггер три режима запуска, которые позволяют устройству любой выход 1 ~ 1048575 произвольное импульсов.
Функции измерения:100 мГцЧастотомер и функция счетчика.
Диапазон амплитуды выходного сигнала10mVpp-20Vpp, DC смещение диапазон регулировки-10 В до 10 В, Разрешение 0,1 В.
Функция вывода цифрового сигнала, диапазон выходного сигнала CMOS 0 ~ В 10 в.
Генератор сигналов до12 битШирокий, выходная форма волны более деликатная, искажение формы волны низкое.
С полными функциями ЧПУ, отображать и регулировать текущие параметры выходного сигнала, такие как амплитуда, смещение, частота, рабочий цикл и фазовая разница двух сигналов.
После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также изменять и загружать произвольный сигнал.
Высокочастотная точность и разрешение:Точность частоты до 10 ^ (-6), общее разрешение частоты диапазона составляет 10 мГц.
Функция слежения:Встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, проста в использовании.
Функции сканирования:Частотная Линейная развертка и логарифмическая развертка, начальные и конечные точки сканирования могут быть установлены свободно.
Хранение Особенности:Может хранить 20 групп параметров, установленных пользователем.
Управление: ключ Управление, LCD1602 дисплей на английском, непосредственно Цифровая настройка параметров или непрерывный ручка регулировки.
Вход Защита от перенапряжения: extended power Вход диапазон AC85V к AC260V широкий напряжения.
Выходная защита от короткого замыкания: все выходные сигналы могут работать выше 60 s в ситуации короткого замыкания нагрузки.
Технические характеристики:

Параметры частоты
Диапазон частот	Синусоида	Нормальные режимы (дополнительно): 0 Гц ~ 6 мГц
	Меандр	0 Гц ~ 6 мГц
	Треугольники волна	0 Гц ~ 6 мГц
	Другое сигнала	0 Гц ~ 6 мГц
Минимальное разрешение частоты	10 мГц (0,01 Гц)
Точность частоты	(+/-) 5*10 ^ (-6)
Стабильность частоты	(+/-) 2*10 ^ (-6)/3 часа
Регулировка фазы диапазон	0 ~ 359 °
Фазы Разрешение	1 °
Параметров сигнала
Выход сигнала типов	Синус/треугольник/квадрат/Sawtooth/импульсная волна, Lorentz Pulse, мульти-тон, случайный шум, электрокардиограмма, трапециевидный импульс, симплектический импульс, узкий импульс, гаусский белый шум, Частотная модулированная Форма волны и Определяемая пользователем Форма волны
Синусоида	Коэффициент гармонических искажений ≤ 8% (референт частоты 1 кГц)
Меандр	Время нарастания/спада	20ns (Референтная частота 100 кГц, 10Vpp)
	Выброс	≤ 5%
	Рабочий цикл	0.1% ~ 99.9%
Зубцевидная волна	Линейность	≥ % (0,01 Гц ~ 10 кГц)
Импульса волна	Импульса Ширина диапазон регулировки	10nS ~ 1 s
	Время нарастания/спада	≤ 20 нс
Ttl Выход	Уровень амплитуда	> 3Vpp
	Fan-out	> 20 ttl нагрузки
	Время нарастания/спада	≤ 20 нс
CMOS Выход	Низкий уровень	<0,3 В
	Высокий уровень	1 В ~ 10 В
	Время подъема/простоя	≤ 20 нс
Сигнала Выход
Выход сопротивление	50 Ом (+/-10%) (Типичный)
Выход амплитуда	20vpp (без нагрузки)
Защита	Все выходные сигналы могут работать выше 60 s при условии короткого замыкания нагрузки
DC смещение
Смещение диапазон регулировки	(+/-) 10 В
Смещение Разрешение	0,1 В
Внешние размеры
Диапазон измерения частоты	Ворот-время = 1 S 1 Гц-100 мГц
Вход Напряжение диапазон	1Vpp ~ 20Vpp
Диапазон счета	0 ~ 4294967295
Периодические измерения	Разрешение 20ns, максимальное измерение 20 s
Сканирование Функция
Режим сканирования	Линейная развертка, логарифм развертка
Сканировать объект	Частота
Время сканирования	1 s-999 s/шаг
Установки частоты диапазона	Начальная точка и конечная точка могут быть установлены произвольно
Частота сканирования диапазон	Он определяется параметрами развертки
Общие параметры
Памяти	Количество	20
	Местоположение	M0 к M19 (01 для значение по умолчанию)
Интерфейс	Интерфейс режим	Использование USB в серийном интерфейсе
	Связь Скорость	9600bps
	Протокол	Режим командной строки, полный открытый протокол
Питание	Напряжение диапазон	AC 85 В к AC 260 В
Дисплей	Дисплей Тип	ЖК-дисплей 1602 Дисплей
Защита окружающей среды	Температура: 0 ~ 40 °C	Влажность: <80%
Размер	19187 см/7,572,75 дюйма (Д * Ш * В)
Вес	577 г/20,36 унц.
Посылка Размеры	25219,5 см/9,848,273,74 дюйма (Д * Ш * В)
Посылка Вес	913 г/32,23 унц.

Посылка список:
1 * генератор сигналов функции
1 * кабель USB
1 * Мощность Plug
1 * CD
2 * BNC зажимы кабель

6 мГц высокочастотный генератор Digi-DDS источник сигнала Генератор произвольной формы/импульсный частотомер 12Bit 250MSa/s синусоида
