Описание

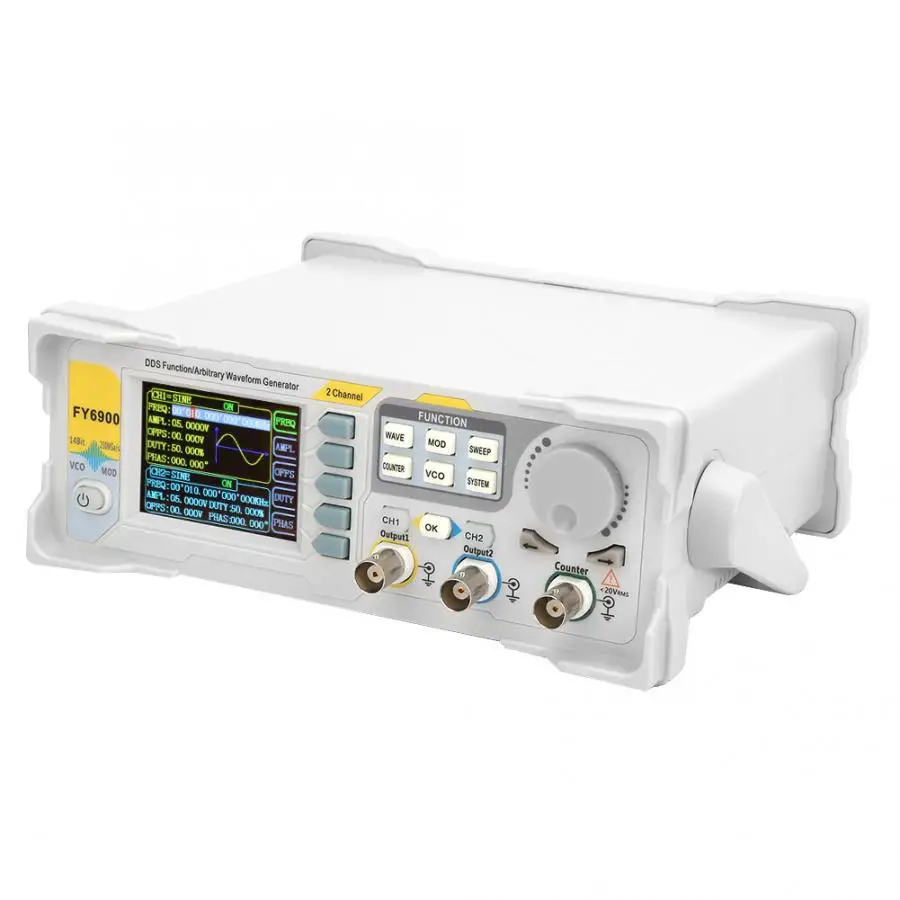

FY6900-60M 60 МГц Многофункциональный цифровой генератор сигналов счетчик Частотомер
Особенности:
Технические характеристики:
Состояние на 100% абсолютно новый
Материал: Пластик
Вилка: штепсельная вилка европейского стандарта на 220 В, штепсельная вилка стандарта США 110 В, штепсельная вилка британского стандарта 240 в, штепсельная вилка австралийского стандарта 240 вольт постоянного тока (опционально)
Дисплей: 2,4 дюйма, цветной TFT дисплей
Сохранить и с панорамной головкой нагрузка:
Количество: 20
Позиция: от 01 до 20 (01 для значения start по умолчанию)
Интерфейс:
Тип: USB-последовательный интерфейс
Протокол: режим командной строки, обеспечивающий протоколы связи.
Общение: 9600bps (промышленным стандартом)
Мощность:
Диапазон напряжения: 240 в перем. Тока ~ в
Описание: SMD, LSI, надежный и прочный
Зуммер: можно включить/выключить с помощью настройки.
Управление: кнопки и ручка непрерывно.
Защита окружающей среды: темп. : 0 ~ 40℃, влажность: <80%
Вес: прибл. 1075g/37,9 oz
Посылка: прибл. 25*21*10 см/9,8*8,3 * 3.9in
Размеры: прибл. 200*190*90 мм/7,9*7,5 * 3.5in
Частота
Синус: 0 ~ 60 МГц
Площадь: 0 ~ 25 МГц
Рампа,: 0 ~ 10 МГц
Пульс: 0 ~ 10 МГц
Ttl/CMOS: 0 ~ 10 МГц
Произвольная форма волны: 0 ~ 10 МГц
Минимальная ширина импульса: 20ns (все модели импульса минимальная ширина может 20ns)
Минимальное разрешение на всех частотных диапазонах: 1μгц (минимальное разрешение может 1μгц на всех частотных диапазонах для регулировки точности под высокой частотой. Например, он может выдавать сигнал 10,000000000001 МГц).
Точность: ± 20ppm
Стабильность: ± 1 ppm/3 часа
Характеристик формы волны
Формы волны: синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно),/рампа, пилообразный, CMOS, четыре канала ttl, DC, половина, полный, положительный шаг, обратный шаг, положительный показатель, обратный показатель, Lorenz Pulse, Multitone, noise, ЭКГ, трапециевидный пульс, Синк-Пульс, узкий пульс, Gauss белый шум, AM, FM, и другие 64 комплекта с заказной формой сигнала.
Энергонезависимое хранилище: может хранить 64 произвольные формы (8 к 14 бит) * 64
Длина формы волны: 8192 точек * 14 бит
Частота дискретизации: 250 MSA/s
Разрешение по вертикали: 14 бит
Синус:
Подавление гармоник: ≥50 дбк (<1 МГц); ≥45 дбк (1 МГц ~ 20 МГц)
Общее гармоническое искажение: <0.5% (20 Гц ~ 20 кГц, 0 дБм)
Прямоугольная форма:
Время подъема/падения: ≤7ns (VPP <5 V)
Перегрузка ≤5%
Рабочий цикл 0.01% ~ 99.99% (разрешение 0.01%)
Пилообразный:
Линейность: & 99% (0,01 Гц ~ 10 кГц)
Выход характеристики
Амплитуда (VPP)
Frequency≤5MHz: 1mVpp ~ 24Vpp;
5 МГц
10 МГц
Частота &; 20 МГц: 1mVpp ~ 5Vpp
Разрешение: 1mV
Амплитуда: Стабильность ± 5%/5 часов
Амплитуда: плоскость ± 5% (<10 МГц); ± 5% (&; 10 МГц)
Сигналов Выход
Сопротивление: 50Ω±10% (типичное)
: Все каналы могут работать более 60 секунд при коротком замыкании нагрузки.
DC офсетная печать
Диапазон смещения: частота ≤20 МГц: ± 12 В; Частота &; 20 МГц: ±2. 5 В;
Офсетная печать Разрешение: 1mV
Фазы Особенности
Диапазон фаз: 0 ~ 359,99 °
Фазы Разрешение: 0,01
Ttl Выход
Амплитуда уровня ttl: &; 3Vpp
Выход вентилятора: &; 8 ttl нагрузка
Время подъема/падения: ≤10ns
КМОП-матрица Выход
Низкий электрический уровень: <0,3 в
Высокая электрический уровень: 1 ~ 12 В
Время подъема/падения: ≤18ns
Измерение наружных размеров
Функция: частота, период, ширина положительного/отрицательного импульса, рабочий цикл
Диапазон входного напряжения: 1Vpp ~ 20Vpp
Частотометра:
Разрешение: 0,01 Гц (время затвора = 100 с)
Диапазон: 0,01 Гц ~ 100 МГц
Чувствительность: время ворот 3 классов (1 S, 10 S, 100 S) с возможностью регулировки
Пяточная часть:
Диапазон: 0-4294967295
Соединение: DC, AC
Рабочий режим: Инструкция по эксплуатации
Период:
Диапазон измерения: 5ns ~ 20 s
DC муфта измерения
Импульсный Ширина:
Диапазон измерения: 0ns ~ 20 s
Разрешение: 5ns
Рабочий цикл:
Диапазон (дисплей): 0% ~ 100%
Развертки
Форма сигнала несущей: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Тип развертки: линейный или логарифм
Развертки Направление вверх вниз и туда и обратно развертки направления;
Объекты развертки: частота, амплитуда, смещение, рабочий цикл
Время развертки: 0,01 с ~ 999,99 с/шаг
Диапазон настройки: исходное положение и конечное положение могут быть выбраны произвольно.
Диапазон развертки: в соответствии с решением настройка параметров.
VCO (выход управления напряжением)
Диапазон модуляции сигнала на вход: 0 ~ 5 В
Частотный диапазон сигнала VCO: 0-2000 Гц
Объект управления VCO: частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением.
VCO Специальная функция: может амплитудный модулят (AM) или частотный модулят (FM) внешним аналоговым сигналом.
Модуляции
Тип модуляции: AM, FM, PM, ASK, FSK, PSK
Перевозчик Форма: Синусоидальная, площади, пандус, произвольной формы (за исключением постоянного тока)
AM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модуляции сигнала: синус, квадрат, пандус, произвольной формы
Глубина: от 0% до 120%
Частота модуляции: Внутренняя: 1hz Гц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц;
FM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модуляции сигнала: синус, квадрат, пандус, произвольной формы
Частота модуляции: Внутренняя: 1hz Гц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц;
PM
Источник: внутренний (CH2)/внешний (VCO в порту)
Модулирующая Форма волны: синус, квадрат, пандус, произвольная форма волны
Отклонение фазы: от 0 до 360 °
Частота модуляции: Внутренняя: 1hz Гц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГц;
Спросить
Источник: внутренний (CH2), внешний (ASK IN port), ручной
Модуляции сигнала: квадратная с 50% длительным сроком службы.
Частота ключа: 1μгц ~ 10 МГц
FSK
Источник: внутренний (CH2), внешний (FSK в порту), ручной
Модуляции сигнала: квадратная с 50% длительным сроком службы.
Частота ключа: 1μгц ~ 10 МГц
PSK
Источник: внутренний (CH2), внешний (PSK в порту), ручной
Модуляции сигнала: квадратная с 50% длительным сроком службы.
Частота ключа: 1μгц ~ 10 МГц
Burst Функция
Форма сигнала несущей: синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Количество разрывов: 1 ~ 1048575
Источник запуска: ручной, внутренний, внешний (AC/DC)
Посылка список:
1 * генератор сигналов
1 * USB кабель
1 * Мощность шнур
1 * BNC-BNC кабель
1 * bnc-зажим кабель
