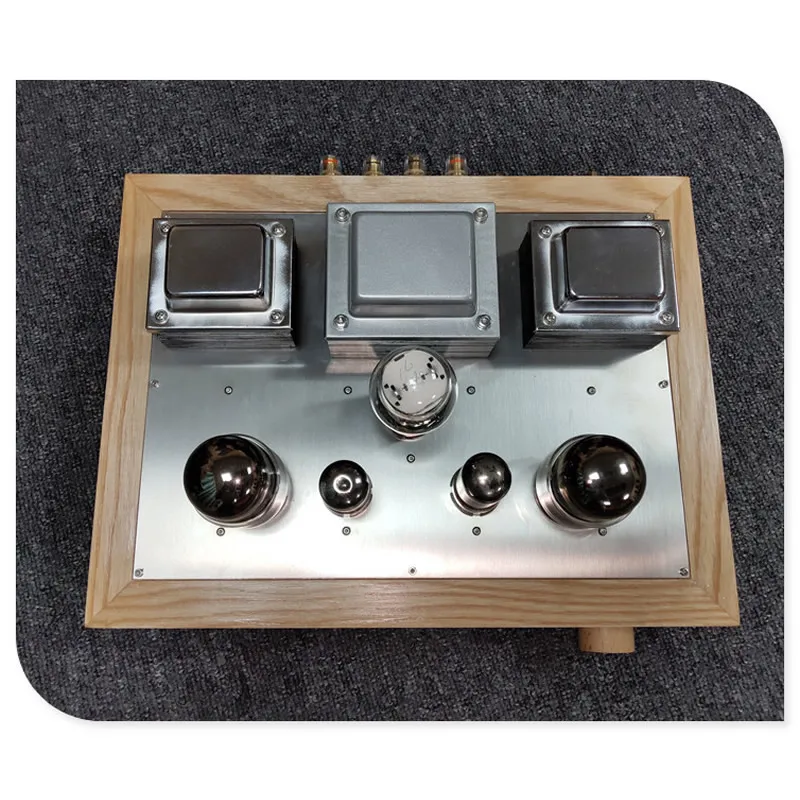

6J8P/6SJ7/717A+ KT88 KT66 одноконцевая трубка, усилитель мощности, частотная характеристика: 20-30 кГц ± 1 дБ полное гармоническое искажение

Если у вас нет никакого успешного опыта DIY усилителя, пожалуйста, купите готовый продукт, не покупайте комплект, магазин не может предоставить техническую поддержку!

По умолчанию деревянная ручка, вам нужна черная алюминиевая пластиковая ручка, пожалуйста, оставьте сообщение, по умолчанию не имеет таблички, пожалуйста, также укажите табличку.

[Замена электронной трубки]

5Z3P можно заменить на 5U4G, 5AR4, 274 и т. д., 6j8p можно заменить на 6SJ7, 6m8, 717A, и KT88 можно заменить на 6L6, EL34. Качество звука варьируется в зависимости от бренда. Мощность KT88> EL34> 6L6> 6P3P.

[Звуком Описание]

6J8P + KT88 (EL34/6L6/KT66) fever ламповый усилитель, сильная выходная мощность, свежее и естественное качество звука, широкий динамический диапазон, богатые гармоники!

【Features】

Источник сигнала может использовать CD-плеер и компьютерный звуковой источник (на звуковой карте компьютера должен быть линейный выходной порт)

1 Используйте все лампы накаливания переменного тока, звук живой и динамичный, близкий к динамику с чувствительностью 90 дБ, не может услышать небольшой гул шума, почувствуйте ту же статику без загрузки.

2 с высоким коэффициентом усиления 6j8P-driven KT88, напряжение экрана выше, чем общая цепь, до 400 В, и выходная мощность может достигать более 10 Вт × 2. Он подходит для динамиков с чувствительностью 88 дБ и более (4-8) Ом.

3 потенциометр громкости принимает Японский потенциометр ALPS 16 для обеспечения четкого позиционирования и баланса.

4 используются Металлические пленочные резисторы с точностью до 1% и импортные электролитические конденсаторы. Фильтрующие конденсаторы питания используют главные конденсаторы PHILIPS и субконденсаторы японского бренда.

5 C (конденсатор), L (дроссель) R (сопротивление) C многоступенчатые фильтрующие, высокое отношение сигнал-шум.

6 машин, продаваемые в этом магазине являются подлинными чистый желчь машин, и Выходные Трансформаторы соединены между трубками и динамиков. Знающие, что причина, по которой усилитель имеет желчь, роль выходного трансформатора незаменима! Поддельные усилители, которые не являются передней желчного пузыря каменных машин и даже трубки просто украшения можно сравнить! Все трансформаторы этой машины производятся нашей фабрикой, параметры соответствуют, и мы никогда не будем резать углы. Силовой трансформатор (No.: 1055502) мощность 230 Вт, домашняя WISCO H50 отожженная железная сердечник размер 105 × 55, выходной трансформатор (номер: OP865012) мощность 25 Вт, многослойная Сегментация (3 зажима 2) обмотка, япония Z11 размер ядра 86 × 50. Силовой трансформатор не горячий и выходной трансформатор будет иметь более высокую магнитную проницаемость, чем Z11, и более низкую частоту будет ниже. Эффект гораздо лучше, чем внутренний H14, H18 силиконовый стальной лист. Поскольку трансформаторы составляют большую часть стоимости машины, требуются специальные инструкции.

7 соединительных конденсаторов используют Сделанные на заказ нашей компанией TE MKP пленочные медные ножные конденсаторы, тон очень мягкий, высокочастотный тонкий и прозрачный!

8 трубки принимает Новинка рассвет 5Z3P выпрямитель трубки × 1, рассвет 6J8P пре-этап пуш-ап трубка квт×2, Guiguang KT88 силовой усилитель труба квт×2. (Три типа трубок имеют импортные Сменные трубки, которые можно приобрести на Taobao в соответствии с личными предпочтениями)

9 конструкция печатной платы строго Спроектирована по принципу 1 точечного заземления. Толщина меди составляет 1 унций. Толщина медной фольги рассчитывается в соответствии с током. Это не гарантия шума пола. Наша машина обеспечивает высокую производительность, печатная плата экономит много дорогих искусственных лесов, и скорость ошибок очень низкая, обеспечивая низкий уровень отказов. Не распыляйте нас на тех, кто любит проливать. Удобство строительных лесов заключается в замене оригинального. Можно сказать, что это не влияет на качество звука. до тех пор, пока вы готовы потратить деньги, это нормально, чтобы дать вам золотое покрытие, посеребрение и Толстая медная фольга на нашей печатной плате.

[Технические характеристики]

1, Ваше полные данные (фамилия, имя и отчество) продукта: 6J8P + KT88 вакуумная трубка, усилитель мощности

2, цвет продукта: ясень деревянное шасси, толщина доски 4 см, очень атмосферная и стабильная. Верхняя пластина-1,5 мм пластина из нержавеющей стали, а нижняя-1,5 мм с теплоотводной решеткой железной пластины.

3. Вес изделия: 12 кг

4, размер изделия: Ширина: 400 мм Высота: 210 мм Глубина: 330 мм (включая высоту трубки и глубину задней клеммы)

【Parameters Table】

Выходная Номинальная мощность: 10WX2 (электронная трубка имеет преимущество сильной перегрузки, поэтому фактическая неискаженная выходная мощность эквивалентна 50 Вт + 50 Вт транзисторному усилителю! Так как все трубки работают в усилении класса А, искажение небольшое, тон Сладкий и мягкий., высокая погрешность!)

Вход: 2 RCA входа s

Выход: интерфейс заднего динамика выходное сопротивление 0-8 Ом 2 группа

Частотная характеристика: 20-30 кГц ± 1 дБ

Шум выходного сигнала:> 98 дБ "A"-wtd

Выходное общее гармоническое искажение: <0.5%
