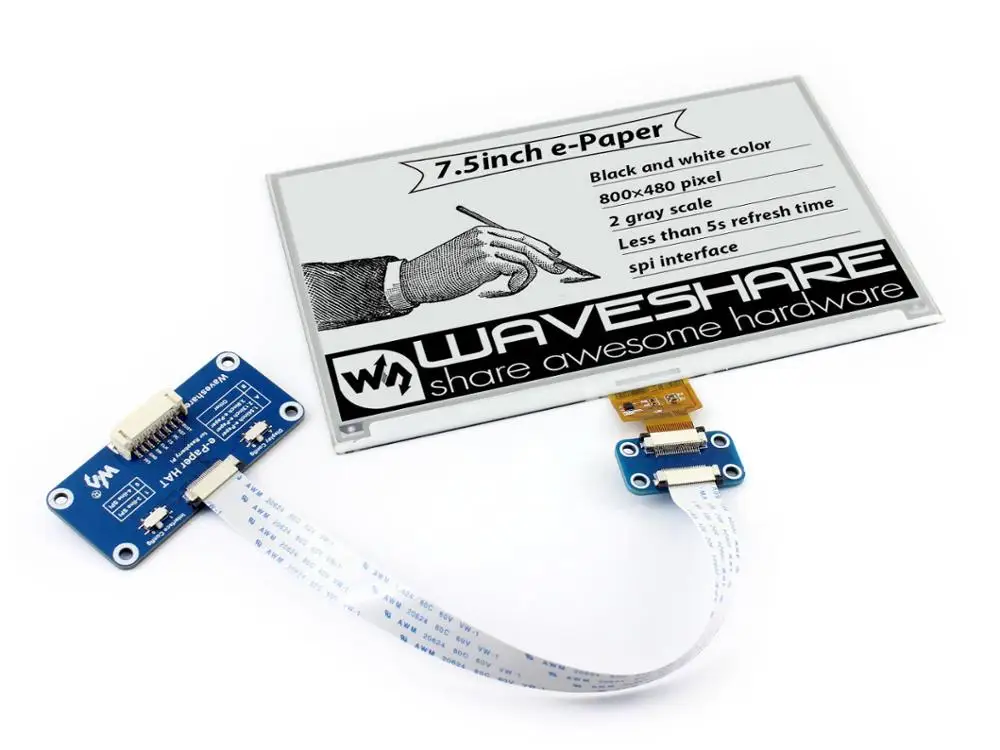

7,5 дюймов e-paper HAT 640x384, 7,5 дюймов E-Ink дисплей HAT для Raspberry Pi, поддерживает Raspberry Pi, Arduino, STM32 и т. Д

Обзор

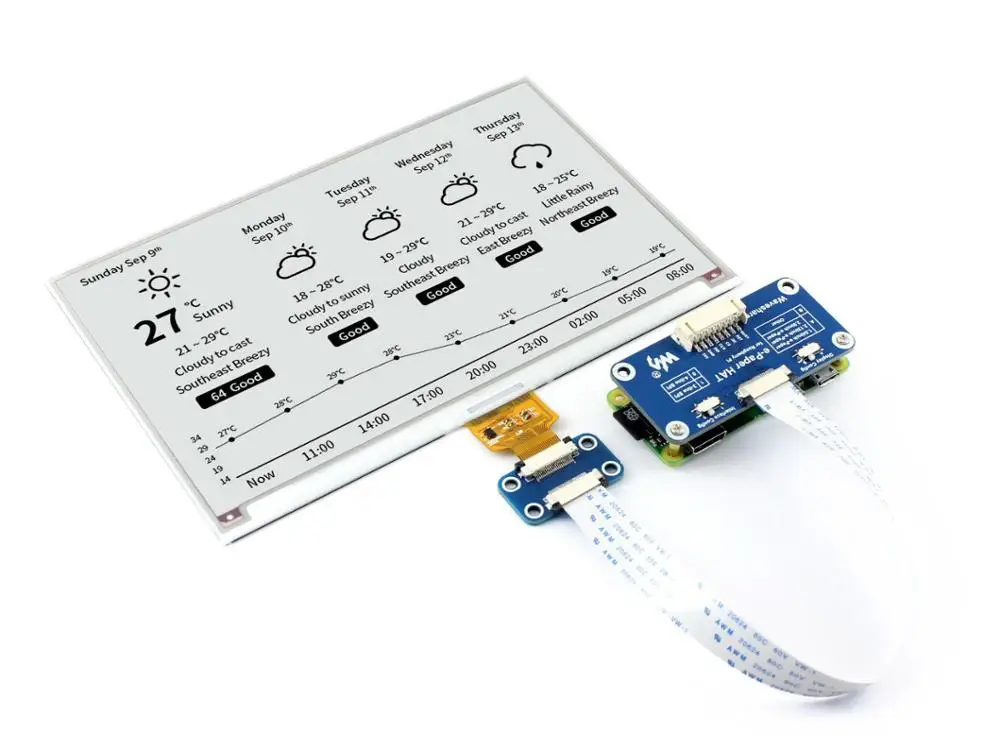

Это дисплей E-Ink для Raspberry Pi, 7,5 дюймов, разрешение 800 × 480, со встроенным контроллером, связывающимся через SPI-интерфейс.

Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, долго отображает последнее содержимое даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi, Jetson Nano Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. Д. Бортовой преобразователь напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 V ~ 5 V Интерфейс: SPI Контурный Размер: 170,2 мм × 111,2 мм Размер дисплея: 163,2 мм × 97,92 мм Шаг точки: 0,255 × 0,255 Разрешение 800 × 480 Цвет дисплея: черный, белый Серая шкала: 2 Время полного обновления: 5S Мощность обновления: 38 МВт (тип) Мощность в режиме ожидания: 0,017 МВт Угол обзора:> 170 °

Пересмотр Книги по истории

Версия V2 была выпущена 2019,11 года, разрешение Обновлено до 800 × 480, с 640 × 384 V1. Аппаратное обеспечение и интерфейс V2 совместимы с V1, однако, соответствующее программное обеспечение должно быть обновлено.

Интерфейс

Символ	Описание продукта:
VCC	3,3 В ~ 5 В
GND	Заземления
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий уровень активности
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выход состояния занятого, низкий активный

Размеры

Посылка содержание

Вес:0,065 кг
