Описание
Информация о продукте:

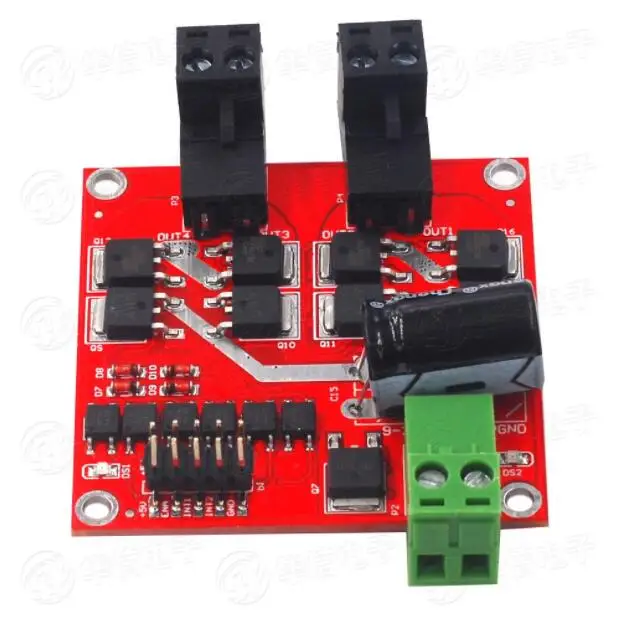

Двойной мост H, может управлять двумя двигателями постоянного тока в то же время, один 7A высокой мощности; Широкое напряжение 6,5 V ~ 27 V; оптопара изолированный входной сигнал; с изоляцией и защита от недостаточного напряжения; соответствует спецификациям EMC, электромагнитному циклу разрядки, стабильному и надежному, промышленному сорту.
Модель продукта: 160D
Мощный двойной двигатель постоянного тока, стабильный и надежный, промышленный класс
Основные характеристики продукта:
1. Двойной Мост H, который может управлять двумя электродвигателями постоянного тока в то же время, один 7А ток, высокая мощность;
2. Широкий вход напряжения 6,5 V ~ 27 V;
3. Сигнал оптопара изолированный вход, может непосредственно контролироваться портом IO, без помех;
4. Защита от недостаточного напряжения для предотвращения мгновенного горения модуля при высоком токе;
5. высокомощные телевизоры и Электростатическая схема bleeder, которая подавляет переходные помехи импульса и статического электричества, повышает производительность EMC, и является стабильной и надежной, промышленного класса конструкции.
Управление сигнала логики
Примечание: 0 Низкий, 1 высокий, × любой уровень, и он высокий при плавании.
Параметры продукта:
1. Напряжение питания составляет 6,5-27 в. Источник питания не должен быть подключен или превышать 27 в. В противном случае модуль может быть сожжен. Рекомендуется подключить предохранитель 15А в серии с входом питания.
2. двусторонний интерфейс двигателя, каждый Номинальный выходной ток 7A, пиковый ток 50A, и интерфейс двигателя не должен быть короткой схемой. Рекомендуется подключить 10А предохранители в серии.
3. Напряжение управляющего сигнала составляет 3-6,5 в, что является включенным сигналом и сигналами переднего и обратного управления, соответственно.
4. Включить сигнальный терминал (ENA) Входная ШИМ регулируемая скорость, PWM Частотный диапазон 0-10 кГц, PWM маленькая ширина импульса 10us.
5. Рабочая температура:-25 °C-80 °C.
6. Размер изделия: 55 мм * 55 мм * 16 мм (длина, ширина и высота).
7. диаметр монтажного отверстия: 3 мм, обратите внимание, чтобы предотвратить короткое замыкание задней цепи во время установки, вы можете добавить изоляционную прокладку или медную колонку для поднятия монтажной платы.
Подходит для параметров двигателя:
1. Двигатель с номинальным напряжением 24 В, подходит для номинального двигателя с номинальной мощностью 115 Вт и ниже или номинальным током 7А или меньше для длительного времени полной эксплуатации
2. для двигателей с номинальным напряжением 12 В, подходит для номинальной мощности 40 Вт и ниже или номинального тока 7А или меньше для длительной полной работы двигателя
Меры предосторожности:
1. Источник питания драйвера не должен быть изменен. Рекомендуется подключить предохранитель 15А в серии на интерфейсе питания. Напряжение должно быть от 6,5 до 27 в. Если напряжение превышает напряжение, питание может сгореть модуль привода.
2. рекомендуется, чтобы Номинальный выходной ток блока питания был более чем в 2 раза от номинального тока двигателя, так как для того, чтобы не допустить блок питания поставить в настоящее время, необходимое для двигателя, для того, чтобы вызвать источник питания напряжение тока к падению, Таким образом, чтобы напряжение питания не достает до входное напряжение в соответствии с требованиями драйвер, так, что управляющее устройство Модуль осуществляет защита от недостаточного напряжения. Сломанный выход вызывает остановку двигателя.
3. Интерфейс двигателя не должен быть короткой схемой, в противном случае модуль привода может быть сожжен. Рекомендуется подключить предохранитель 10A к интерфейсу двигателя.
4. При переключении между вперед и назад, вам нужно тормозить более 0,1 S, а затем обратный. Он не может быть изменен, когда мотор не остановлен. В противном случае диск может быть поврежден.
5. Когда модуль привода питается вниз, не Поворачивайте прямо или опосредованно мотор на высокой скорости, в противном случае электродвигатель может быть
Записывайте модуль привода. Если приложение должно вращать двигатель на высокой скорости, когда модуль привода выключен, рекомендуется подключить реле (в серии с клеммами NO и COM) в моторном интерфейсе привода. Катушка реле и драйвер подключены к источнику питания. Таким образом, когда источник питания выключен, реле отключает привод от двигателя.
6. Будьте осторожны, чтобы не намочить привод. Не замыкайте компоненты на приводной плате. Не прикасайтесь к булавкам и подушечкам компонентов на доске.
7. Пожалуйста, внимательно прочитайте описание ребенка перед использованием. Если модуль поврежден из-за неправильного использования, мы не несем ответственности за него.
Характеристики
- Предназначение
- MP3 плеер
- Номер модели
- new
- Упаковка
- Да
- Габаритные размеры
- new
- Бренд
- MEIBAI
