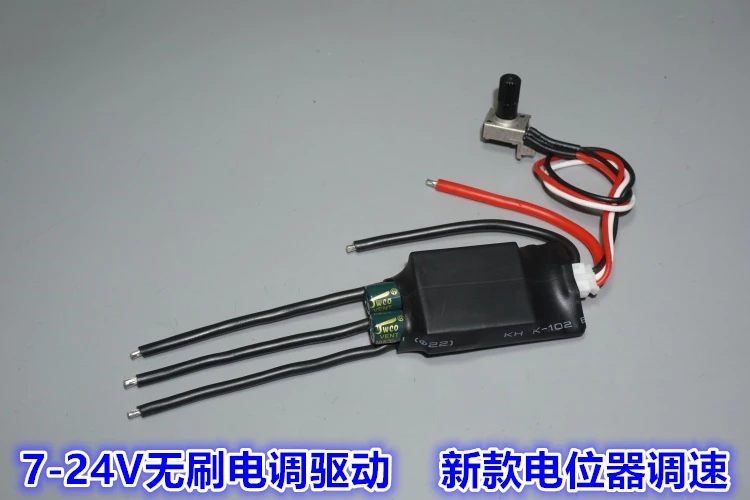

7V12V24V регулятор скорости потенциометра бесщеточный привод ESC высокоскоростной привод бесщеточный воздушный насос водяной насос Вентилятор

Описание

Регулятор скорости потенциометра 7-24 в высокоскоростной бесщеточный ESC привод, максимальный ток 20а, поддержка 0-5 в аналоговое регулирование скорости напряжения, подходит для трехфазного бесщеточного двигателя, воздушного насоса, водяного насоса, вентилятор и т. Д., который нужен внешний привод. Владелец магазина протестировал несколько бесщеточных вентиляторов, которые могут работать нормально, совместимость хорошая, если вы не знаете, сначала свяжитесь с собственником для подтверждения, при использовании высокой мощности необходимо обратить внимание на тепловыделение, лучше всего нагнетать воздушное охлаждение или добавить теплоотвод.Интерфейс описание:

1. U V W фазовая линия мощность двигателя

2. Основной источник питания VCC GND (внешний источник питания постоянного тока)

Параметры продукта:

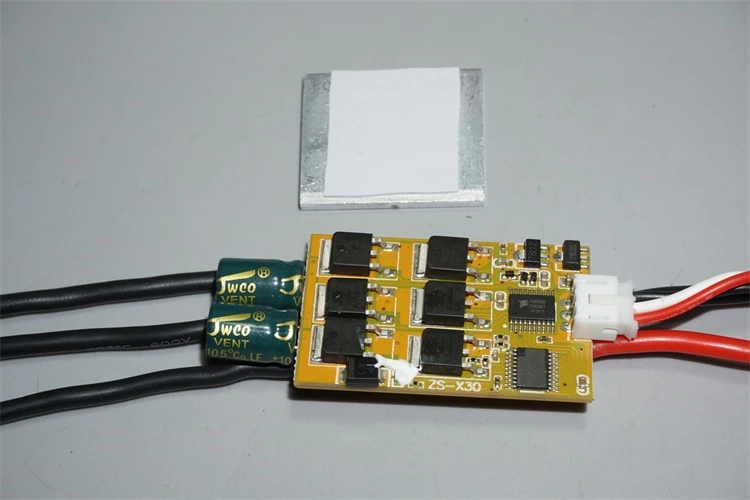

Название продукта: однокнопочный (потенциометр) трехфазный бесщеточный привод постоянного тока

Модель: X30B (одна кнопка) X30A (потенциометр)

Рабочее напряжение: 6,5-24 в

Ток привода: номинальный 12а плюс холодный вентилятор 20а

Максимальная скорость: 224000 об/мин (2-полюсный двигатель), 74000 об/мин (6-полюсного мотора), 40000 об/мин (12-полюсного мотора), 35000 об/мин (14-полюсного мотора).

Размер продукта: длина 45 мм * ширина 26 мм * высота 12 мм (без провода и выступающего конденсатора)

Вес: X30A 29 г X30B 27 г или около того

Особенности: ESC специально разработан для всех видов промышленных инструментов управления, таких как воздушный насос, водяной насос, масляный насос и вентилятор, которые используют трехфазный бесщеточный двигатель постоянного тока. Средний угол по умолчанию-долгое время и высокая сила тока. Вентилятор Jianyi plus имеет защиту от холода. Когда внешнее тепловыделение ESC является плохим, температура автоматически снижается, когда температура превышает 100 градусов, и температура опускается до 100 градусов, чтобы вернуться к нормальному.

1. Схема питания на основной плате не имеет предохранителя, и встроенное самосложение приведет к постоянному повреждению чипа на плате (даже если он составляет 1 секунду).

2. Во время нормальной работы есть защита двигателя. Поскольку мощность и ток модуля очень большие, пожалуйста, не допускайте искусственное короткое замыкание, когда модуль не работает нормально. Как только короткое замыкание имеет возможность сжигания линии, пожалуйста, используйте первую испытательную машину проводки. Текущий тест низкого напряжения, после ок, затем работа с высоким током и высоким напряжением.

3. не подключайте двигатель, который, безусловно, не соответствует напряжению, току и мощности модуля привода или который находится далеко друг от друга, чтобы избежать несоответствия «нет толку».
