8-канальный 24-битный АЦП модуль преобразования старой версии STM32 макетная плата микроконтроллера

1, в total8Analog напряжение каналов преобразуется в цифровой сигнал, отправляется через последовательный порт PC, в качестве сбора данных. диапазон напряжения 0 ~ 5В постоянного тока, внешнее напряжение, добавляющее и деляющее цепь, может собрать более высокое напряжение (В то же время, нам нужно изменить программы для достижения).

2, эта Плата оборудована с 3одночиповым микрокомпьютерным программным обеспечением, пользователь может скачать MCU по мере необходимости, или указать, какой из них скачать перед отправкой.

3, когда плата тестируется, протокол последовательных данных всех программ: 115200 скорость передачи данных, 1 исходное положение, 8 бит данных, без проверки, 1 стоп-бит.

Собранные данные показаны следующим образом, это накопление для подключения напряжения к th0passageway (AN0) результаты, измеренные на, точность измерения is0.0001V (Namely0.1mV) диапазон данных очень стабильный. другие каналы свободны.

Потому что передача isASCIIcode, поэтому программное обеспечение последовательного порта верхнего компьютера должно быть выбрано "Символ (ASCII) дисплей

Показать», не выбирайте 16 бинарный дисплей, в противном случае дисплей искажен.

Непрерывное получение 8 канальный аналоговый voltage24positionADCTransformation, и рассчитать преобразованные данные как значение напряжения, с asciicode формой, отправить данные через последовательный порт. В этом режиме программное обеспечение последовательного ассистента может также считывать напряжение непосредственно, подходит для инженеров по разработке программного обеспечения, потому что нам не нужно понять какой-либо принцип аппаратного обеспечения SCM.

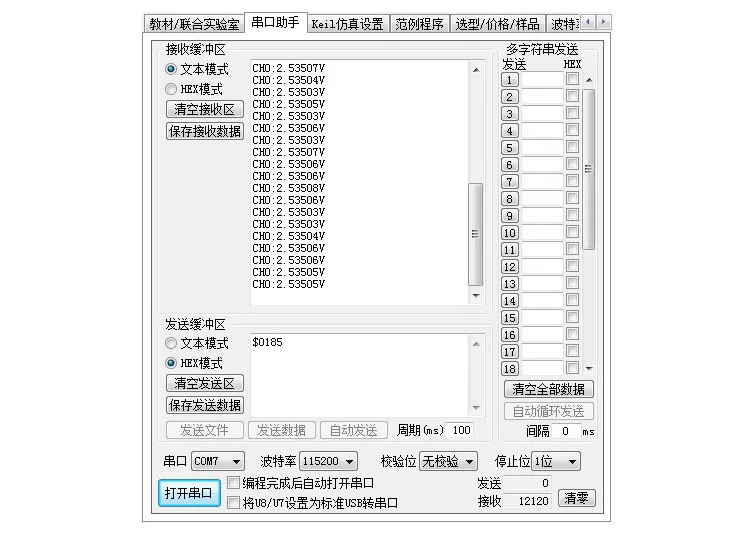

Собранные данные показаны следующим образом:

Полный дифференциальный входной режим, измеренный диапазон напряжения is-5V ~ + 5В. В total4Group дифференциальный вход. Датчик для подключения к шкале 。

1, эта плата имеет lead ownediomount lead out, пользователи могут переработать необходимые им функции.

2, программа может быть загружена через последовательный порт, см. Инструкцию для конкретных методов. Потому что программа может быть загружена через последовательный порт, так что она не установлена на интерфейсе отладки boardjlinkboock.

4, потенциометр установлен на плате для входа testingAD, напряжение, генерируемое частичным напряжением потенциометра, проходит через 3jumper toAN0, подходит для плата отладки без датчика. если этот тест не используется, может bes3удалить перемычку, непосредственно от 0 -- AN7 Входное тестовое напряжение 。 (входное напряжение не может быть выше 5В)

* Будьте осторожны: adcвходной порт платы все еще имеет напряжение, когда он подвешен, так что есть нестабильный дисплей напряжения, неиспользованный входной порт может быть заземлен.

/

Красная Нить: положительный Полюс источника питания

Черная линия: отрицательный Полюс источника питания

Синяя линия: сигнальная линия
