8 способ Pt100 модуль измерения температуры, три провода системы, поддержка Modbus-RTU Kingview JF-8PT100

Описание

Основные функции: поддержка стандартных устройств modbus-RTU, таких как Kingview, text, touch, PLC и так далее.
Прямая Pt100, без передатчика
8 способ Pt100 Выходная температура, минимальная Дискретность 0,1 градусов (точность 0,5 градусов), без передатчика, прямая тепловое сопротивление что измерения были сделаны вручную.
1 способ стандарт 485 коммуникационный порт (модуль-RTU Бесплатная Порт, Связь протокол).
"="
Pt100, CU20 и так далее;
Температурный диапазон:-200 ~ + 600 C,
Точность: 0.5%,
Время измерения: менее 1 мс

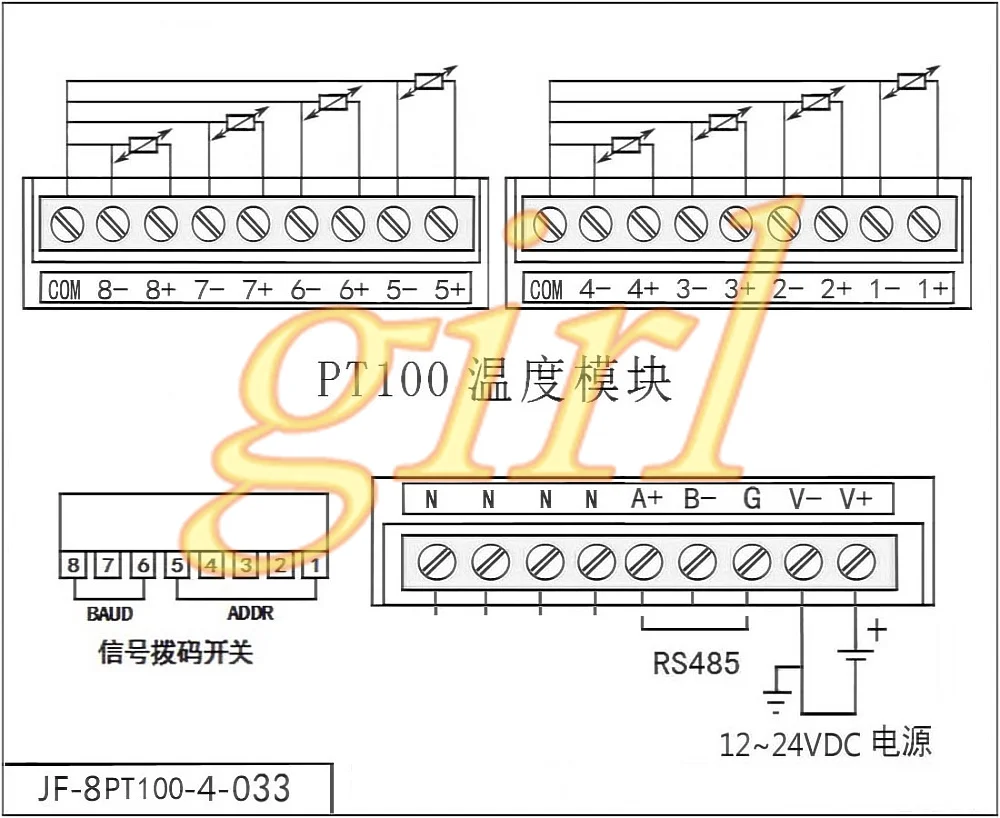

Поддержка четырехлинейный, три линии, два способа подключения провода

-

Функциональные характеристики
32-битный процессор ARM
Встроенная операционная система в реальном времени
Входной канал: 8 дорожный
Тип ввода: Pt, серия Cu термостойкость
Режим подключения: 3 Проводная система
Частота дискретизации: 1 точка/секунда
Разрешение: 0,1 градусов по Цельсию
Точность: + 0.05%
Поддержка удаленных обновлений прошивки
Поддержка периодического самокалибровка
Управление каналом (закрытие/открытие, настройка сигнализации)
Диапазон рабочих температур:-25 C ~ + 85 C
Диапазон измерения температуры:-200 ~ + 600 C,
Пластиковый корпус, стандартный DIN руководство с установкой рейки
Применение Сфера
Промышленная полевая система контроля температуры
Удаленный мониторинг и сбор данных
Железо и сталь, металлургия, химическая промышленность
.........
Точность термистора отрицательного температурного коэффициента термистора может достигать 0,1 градусов С, а температура температуры может быть менее 1 с. Он не только применим к амбару термометр, но также может быть применен к измерению температуры хранения продуктов питания, медицине и здоровье, научному фермерству, океану, глубокому скважине, высокой высоте, ледник и так далее.

MODBUS Адрес: 1
Скорость передачи данных: 9600
8Bit данных бит
1 бит останавливает положение
Без проверки
30001 ~ 30008 8 дорожный теплостойкий выход температуры
40001 ~ 40008 8 способ Термическое Сопротивление температурных выход (Remapping).
**********************************************
Считываемый температурный вход (0x04)
Отправка хоста: addr 04 regH regL numH numL crcH crcL.
Возврат с машины: addr 04 len d0H d0L... DnH dnL црч угпс
Пояснение: адрес регистратора начинает подсчитывать с 0, нумх-нумля-до способа чтения температуры. Эта карта имеет 8 каналов температурного входа и использует 12bitADC. Ввод данных при каждой температуре занимает 2 байта. Например, чтобы прочитать второй и третий пути, адрес регистратора составляет 0001, а количество регистраторов-0002. Если вы хотите считывать все аналоговые данные с первого до восьмого, то зарегистрируйте адрес 0000, номер регистратора 0008. Возвращаемые данные 0-0xFFF представляют аналоговые данные, собранные, например, чтение данных 18С, десятичное число 396, и температура 39,6 градусов.
Пример: чтение температуры от первого до восьмого
Хост отправки: 010400000008 F1 CC
Возврат с машины: 0104 0C d0H d0L... D5H d5L црч угпс
-ВК исходный код для аналоговые входные и выходные (прозрачные личных заметок):
/Чтение одного состояния регистрации
/Ip_Addr от машины MODBUS адрес
/Адрес регистратора данных data_Addr
UInt16 readBUF (байт ip_Addr, UInt16 data_Addr)
{
UInt16 CRC;/проверка стоимости
Байт [] MSG = Новый байт [8];/массив инструкции
Msg [0] = ip_Addr;/от машины.
Msg [1] = 0x04;/чтение одного регистратора
Msg [2] = (байт) (data_Addr> 8);/высокий зарегистрированный адрес
Msg [3] = data_Addr (байт);/Низкий адрес регистрации
Msg [4] = 0x00;/длина данных для чтения высокой
Msg [5] = 0x01;/длина чтения базы данных
CRC = CRC16 (MSG, 6);/CRC
Msg [6] = (байт) (CRC> 8);/Проверьте 8
Msg [7] = CRC (байт);/Проверьте Низкий 8
Comm. Write (MSG);/read запрос для отправки кадров
(Receive_A_Frame);/рамка приема сигнала возврата
/Добавить здесь: оценка полученных данных
}
.........
Больше исходного кода, пожалуйста, примите следующий запрос Wangwang.
-Примеры настройки программного обеспечения
