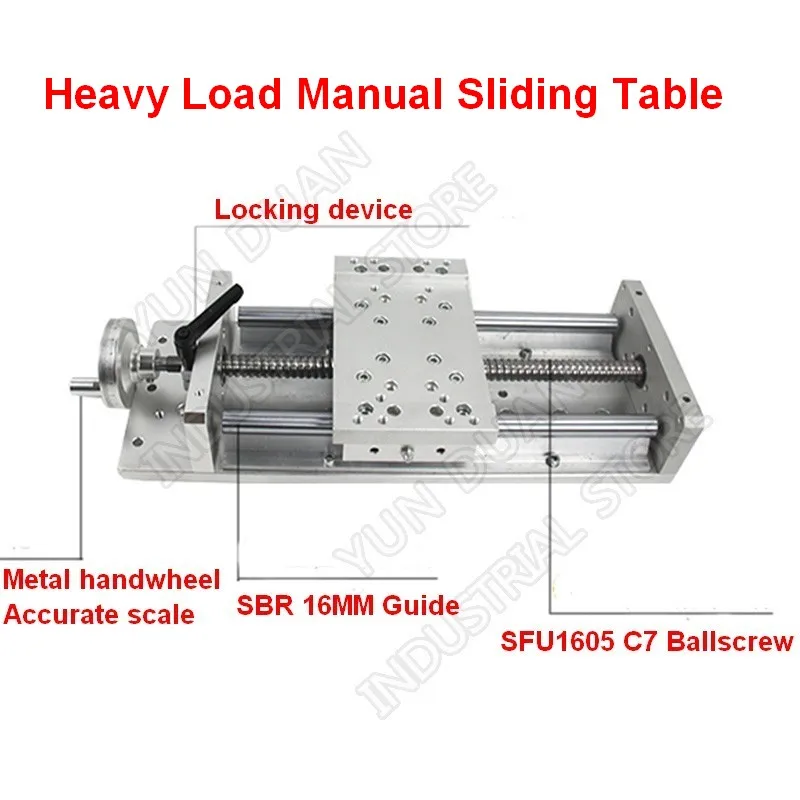

800 мм ход 3" ручной раздвижной стол высокая нагрузка прецизионная линейная платформа SFU1605 C7 шариковый винт SBR направляющая платформа

Описание

Посылка включает в себя:

(1 шт.);800 ммХод руководство, форматно-раскроечный станок

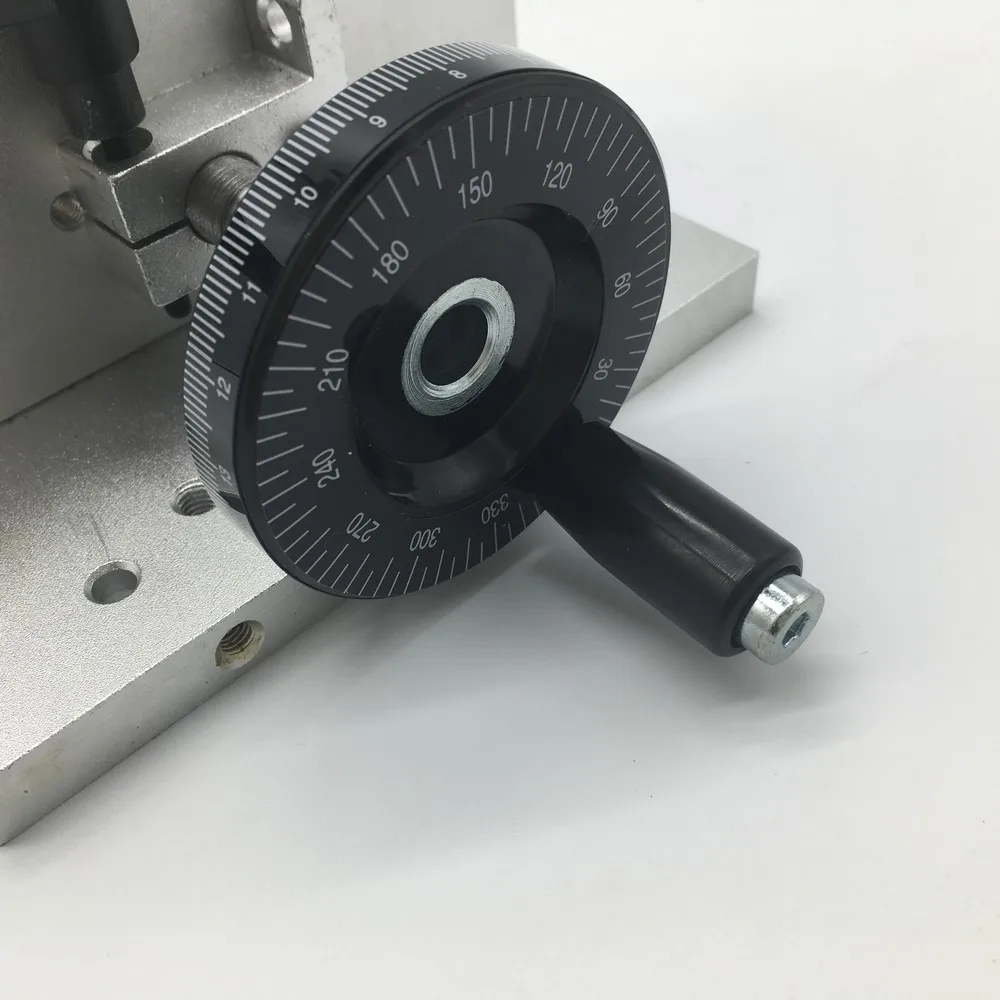

1 х маховик

1 x запирающее устройство

Таблица Особенности:

Модель:TH18-800-M

Скользящий Материал:Авиационный алюминий 6061(Поверхностная пескоструйная обработка окисления антикоррозийная обработка)

Ход поршня:800 мм(Для активного хода)

Горизонтальная нагрузка:100 кг (макс)

Вертикальная нагрузка:50 кг (макс)

Размер мобильной панели: 150 мм X 90 мм

Высота слайда: 71 мм

Ширина пола: 135 мм

Толщина нижней плиты: 11 мм

Повторная Точность позиционирования:0,02-0,03 мм

Диаметр подушка из бутадиен-стирольного каучука Руководство:16 мм

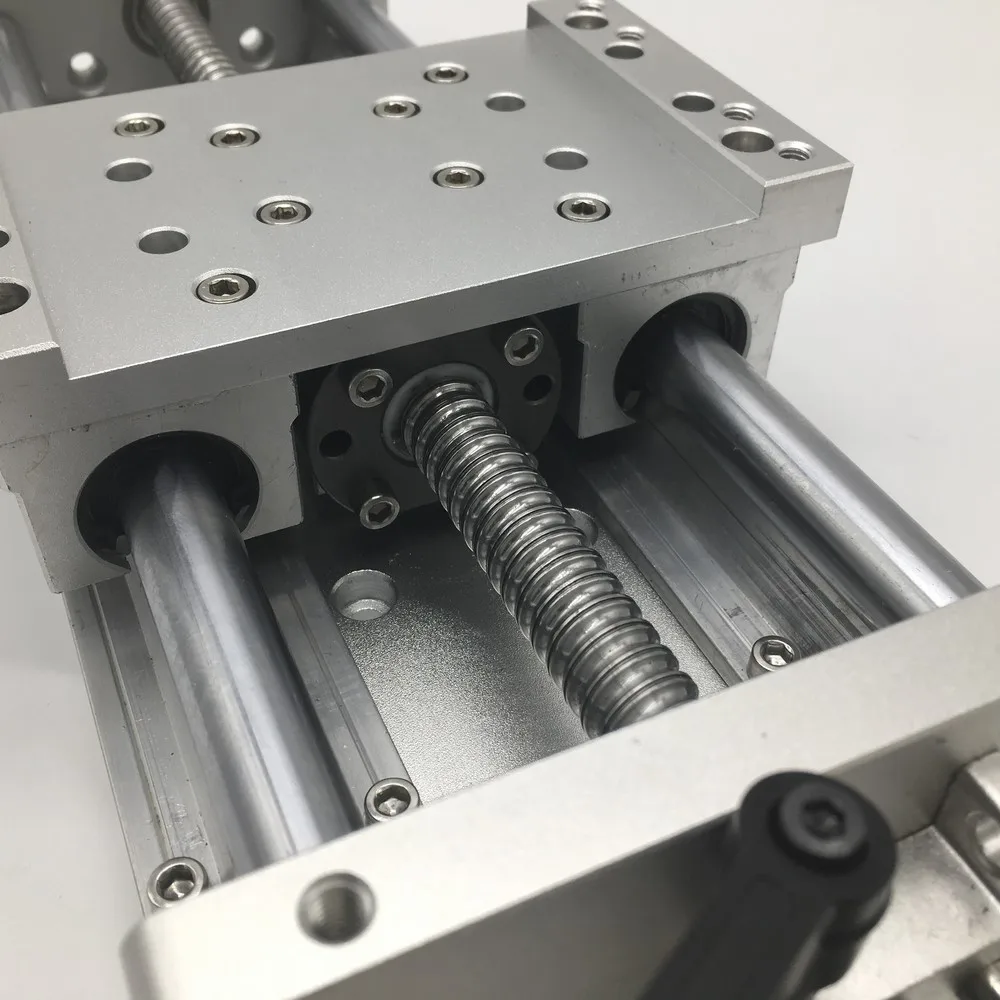

Шариковый винт Особенности:

1. Тип шарикового винта: 1605 (диаметр 16 мм, свинец 5 мм (шариковый винт можно заменить на 1610/1620/2020/2005 C7 уровень)

2. Точность шарикового винта:C7

3. Точность повторного позиционирования:0,02 мм

Размер:

Габаритные размеры скользящего стола:


Мобильная панель Размер:

Нижнее монтажное отверстие (ход 300-1000 мм):
