8421BCD код 0,56 дюйма 1-2 разрядный светодиодный цифровой Дисплей цифровая трубка модуль Питание 5V

Источник питания и 8421 входных контактов-это штырьковые разъемы с шагом 2,54, которые могут быть установлены на печатной плате пользователя.

8421 вход высокий и низкий уровень эффективная регулировка, pcb Высота x ширина = 27x12,7 мм, дисплей модуль высота x ширина = 19x12,7 мм

Пожалуйста, прочитайте все ниже, прежде чем принять решение о размещении заказа

По умолчанию Yunda Express

Подходит для использования в помещении светильник, не подходит для наружного или наружного коридора

8421 код также называется BCD код, то есть четыре входных сигналов 8421 сформировать 4-разрядный бинарные номер.

Мощность 5 В, DP = Десятичная точка, не требуется Десятичная точка

Регулируемый высокий уровень (PLC PNP выход) или низкий уровень активный (PLC NPN выход)

Сварка H (1,2 точек) или L (2,3 точек) достаточна. Сварка H (1,2 точек) на заводе по умолчанию, то есть высокий уровень эффективен.

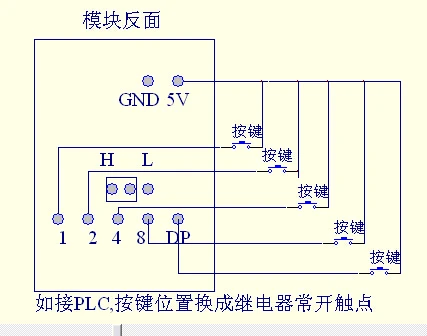

Подключите высокий уровень, как показано на рисунке выше. Измените общий терминал низкого уровня на GND.

Примечание: 0 означает выключение, 1 означает включение

Ввод данных светодиодный дисплей

8 4 2 1 8 4 2 1

0 0 0 0 0 1 0 0 0 8

0 0 0 1 1 1 0 0 1-9

0 0 1 возраст 0, 2, 1, для детей 0, 1, 0

0 0 1-1 шт. 3 в 1, для детей 0, 1, 1 b

Для детей 0, 1, 0 0 4 1 1 0 0 c

Для детей 0, 1, для детей 0, 1, 5 1-1 шт., для детей 0, 1, не будут отображаться

Для детей 0, 1, 1 0 6 1 1 1 0-(отрицательный знак)

Для детей 0, 1, 1 1 7 1 1 1 1 U

Технические характеристики модуль дисплея высота х ширина

0,56 inch 19x12,7 мм

0,8 дюймов 28x20,2 мм

1,0 дюймов 34x24 мм

1,2 дюймов 41x29 мм

1,5 дюймов 44x31 мм

1,8 дюймов 56x38 мм

2,3 дюйма 70x48 мм

3,0 дюйма 86x65 мм

4,0 дюймов 122x90 мм

5,0 дюймов 140x105 мм
