A6 A8 Ina плата конденсатора класса А Плата усилителя мощности плата выпрямителя фильтра доска готовой платы

【Item description】

1: для любого из вышеуказанных пакетов материалы сервопривода, стабилизирующего напряжение, абсолютно одинаковы, за исключением того, что Марка большого конденсатора отличается. Сопротивление напряжения конденсатора 63V110, 000 мкФ

2: сервопривод регулируемое выходное напряжение является положительным и отрицательным 26 V-45 V регулируемым

(1% погрешности между положительным и отрицательным напряжением до GND при регулировке)

3: Максимальный ток: 3 А

Эта плата питания-плата выпрямителя, предназначенная для усилителя мощности класса А. поскольку Плата усилителя мощности класса А имеет более высокие требования к мощности, она обычно использует усиление напряжения и усиление тока для подачи питания отдельно. Цепи, так что напряжение на выходе не будет зависеть от больших динамических колебаний цепи усиления тока, тем самым улучшая стабильность усилителя мощности класса А.

Разница между платами питания A6 и A8

A6: плата выпрямителя 6 конденсаторов, каждый 10000 мкФ, с одним входом и подключение двух устройств одновременно. Он подходит для питания с трансформатором.

A6 длинная полоса плата выпрямителя 6 конденсаторов, каждый 10000 мкФ, представляет собой один вход, с переключением между дальним и выход группа усилитель мощности потребности 2 шт..

Плата выпрямителя A8 имеет 4 конденсатора каждый, в общей сложности два, каждый 10000 мкФ, два отдельных входа и два отдельных выхода. То есть два канала работают отдельно, что подходит для питания двух трансформаторов отдельно.

Плата выпрямителя A6 для трансформатора:

Основная мощность: 26V-0-26V до 42V-0-42V (AC) Произвольное напряжение (6A или более)

Рекомендуемое напряжение: 35V-0-35V ток (10А)

Усиление напряжения: 36V-0-36V до 42V-0-42V (AC) Произвольное напряжение (0.6-1A)

Плата усилителя защита динамика Источник питания: 0-12 в 0-12 В до 0-18 0-18 (AC 0.5A)

Плата выпрямителя A8 требует трансформаторов следующим образом:

Основная мощность: 26V-0-26V до 42V-0-42V (AC) любое напряжение (4A или более) Рекомендуемое напряжение: 35V-0-35V ток (6A)

Усиление напряжения: 36V-0-36V до 42V-0-42V (AC) Произвольное напряжение (0.6-1A)

Плата усилителя защита динамика Источник питания: 0-12 В до 0-18 в (0.5A AC)

Требуется два одинаковых трансформатора, или один трансформатор, помноженный на 2 согласно параметрам выше

Примечание: Поскольку источник питания с усилением напряжения использует цепь стабилизации напряжения сервопривода, требования к напряжению высоки. Если напряжение ниже 36 В, цепь стабилизации напряжения не будет работать, а выше 42 в, конденсатор фильтра не сможет выдержать напряжение.

О выборе напряжения основного источника питания цепи усиления тока:

Поскольку усилитель мощности класса А работает в нелинейном состоянии, напряжение слишком высокое, стабильность будет еще больше, и тепло также увеличится. Таким образом, вы можете выбрать низковольтный источник питания, который не только работает стабильно, но и может подстраиваться под больший ток, но минус-мощность, которая станет меньше, таким образом, Пользователь определяет напряжение основного источника питания в соответствии с его потребностями.

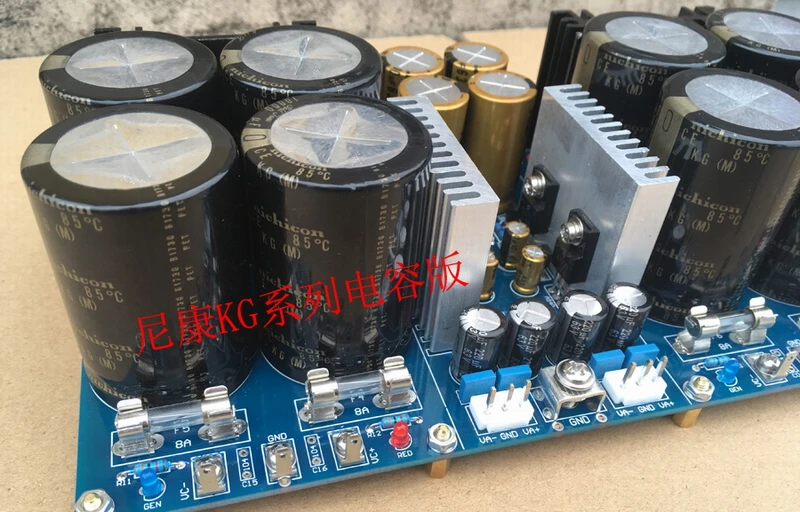

Следующие фотографии:

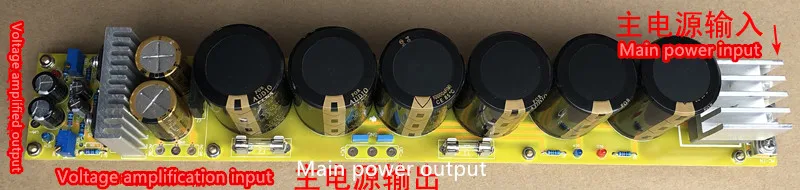

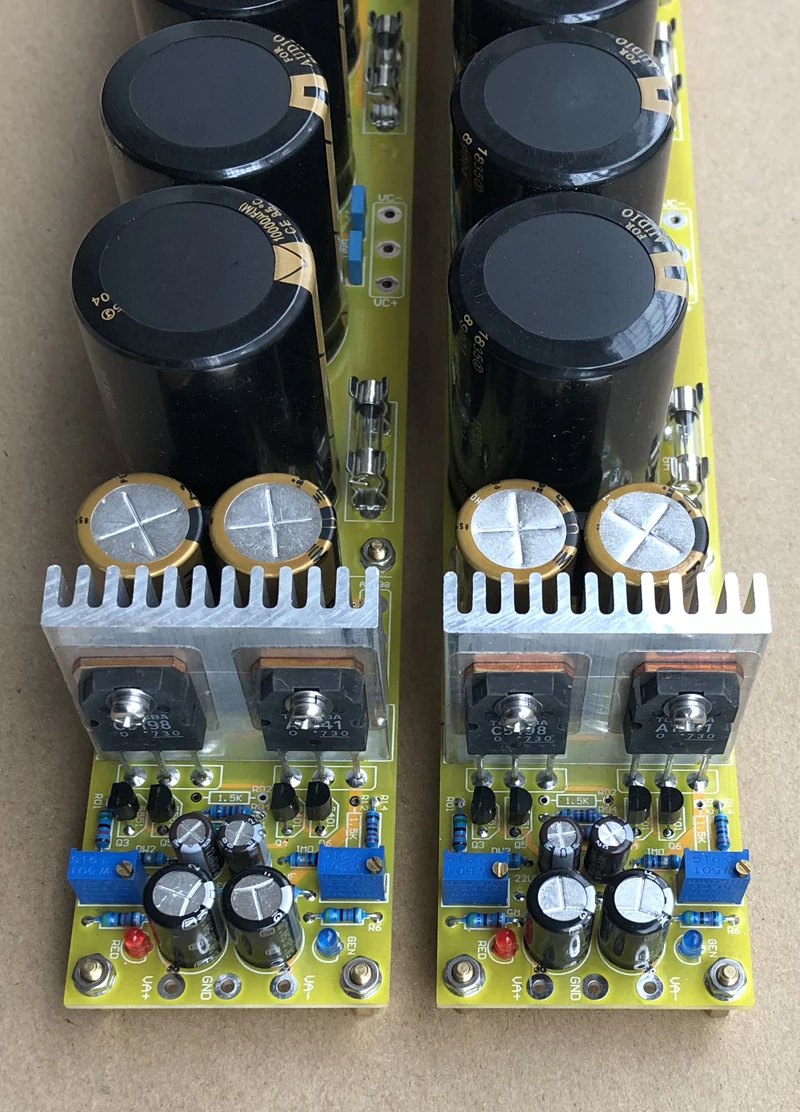

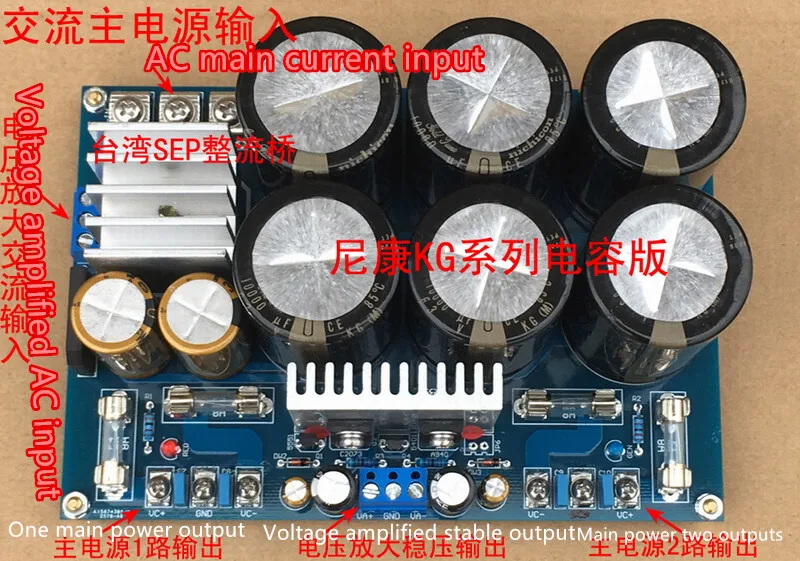

Размер доски А6: 155X105X65 (длина ширина высота) мм

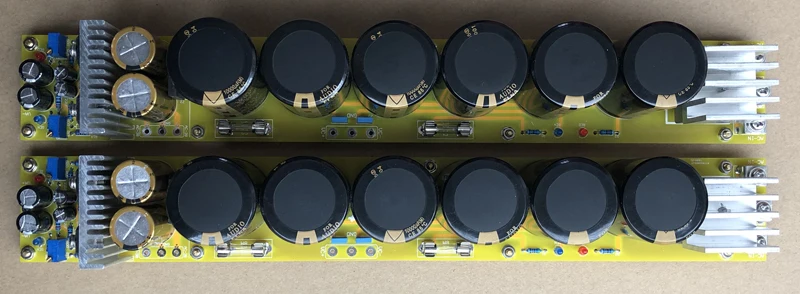

Размер длинной планки А6: 335X45X65 (длина ширина высота)

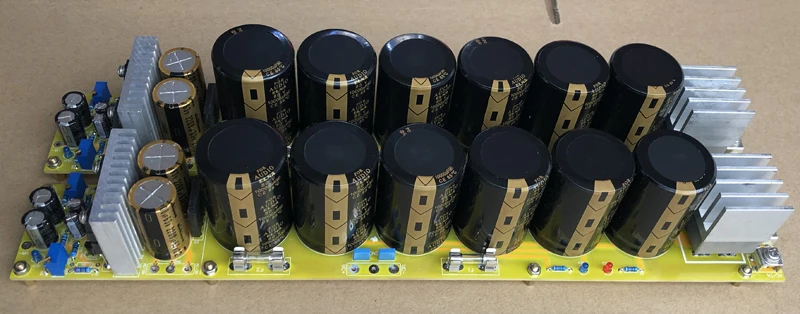

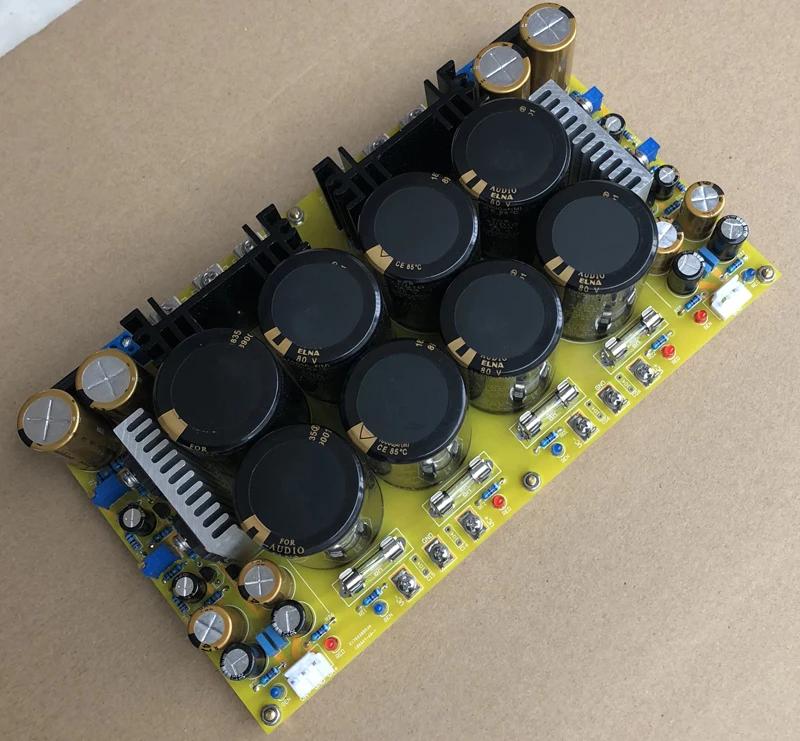

Размер платы A8: 210X125X65 (длина ширина высота) мм

Примечание: квадратная плата выпрямителя A6 в настоящее время не имеет регулирования напряжения, это фиксированный выход 46 в
