AAAE Top-DIY комплекты Airband радиоприемник авиационный приемник, зеленый

Если, как и многие энтузиасты сканеров и операторы ветчины, вы заинтересованы в прослушивании всех волнений в авиационной связи, но у вас нет оборудования, чтобы удовлетворить ваш интерес, тогда, возможно, приемник авиационного диапазона, описанный в этой части, для вас.
Авиационный приемник, разработанный для настройки диапазона 118-135 МГц, отличается исключительной чувствительностью, отклонением изображения, соотношением сигнал/шум и стабильностью.
Приемник идеально подходит для прослушивания на земле и воздушной связи, связанных с коммерческими авиалиниями и общей авиацией.
Питание от 9-вольтовой щелочные батареи, его можно взять вместе с вашим местным аэропортов, так что вы не упустите ничего важного акции.
И даже если вы рядом с аэропортом, этот маленький приемник будет улавливать все наземные и обратные сообщения любого самолета или наземного объекта в пределах 130 км (190 км).
Цвет: зеленый
Материал: печатная плата
Конструкция:

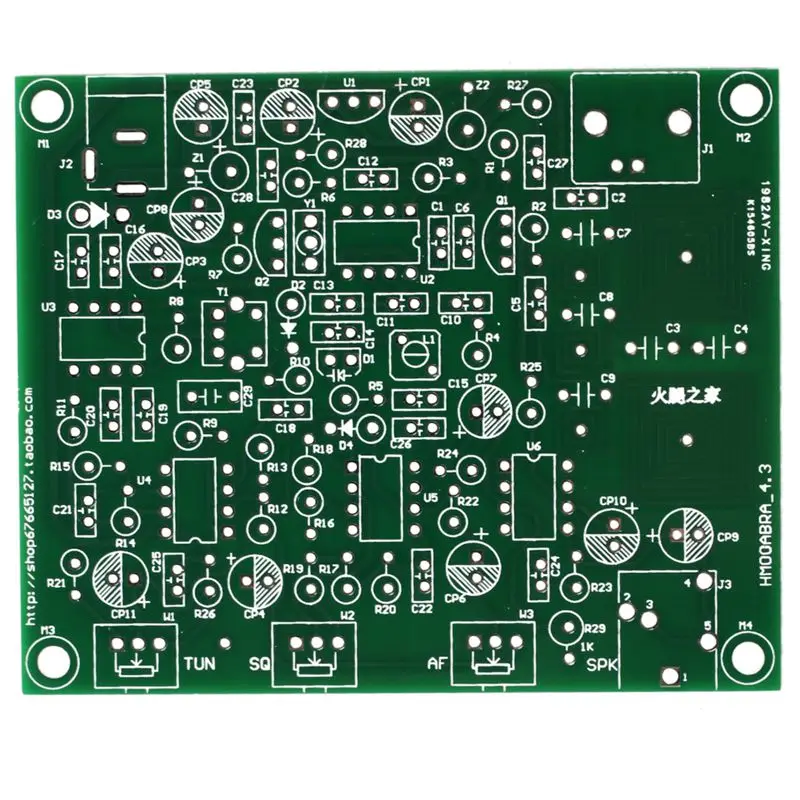

Как только вы получите все компоненты и доску для авиационного приемника, строительство может начаться. Схема размещения деталей показана на рис. при сборке проекта обратите особое внимание на то, что компоненты, чувствительные к полярности (электролитические конденсаторы [держат провода как можно быстрее], диоды и транзисторы), установлены правильно. Только одна часть, установленная назад, может навредить!
Индукторы (воздушные катушки) L1, L3, L5 могут быть легко сделаны на сверле 5 мм. Прежде чем намотать их, соскребите эмаль каждого конца, около 5 мм. Затем поверните 1,5 (2 разворота тоже в порядке). Я знаю, что это может быть сложно, особенно если у вас большие пальцы, такие как я. Начните с установки пассивных компонентов (6 перемычек, розеток, резисторов, конденсаторов, индукторов). Затем устанавливается активные компоненты; диоды, транзисторы и IC. После установки активных компонентов Проверьте свою работу на наличие обычных строительных ошибок; холодных паяльных соединений, неудобных или перевернутых-свинцовых компонентов, паяльных мостов и т. Д. как только вы определите, что схема была правильно собрана, настало время рассмотреть корпус, в котором будет размещен приемник.
Печатная плата приемника может быть размещена в любом корпусе, который вы выберете.

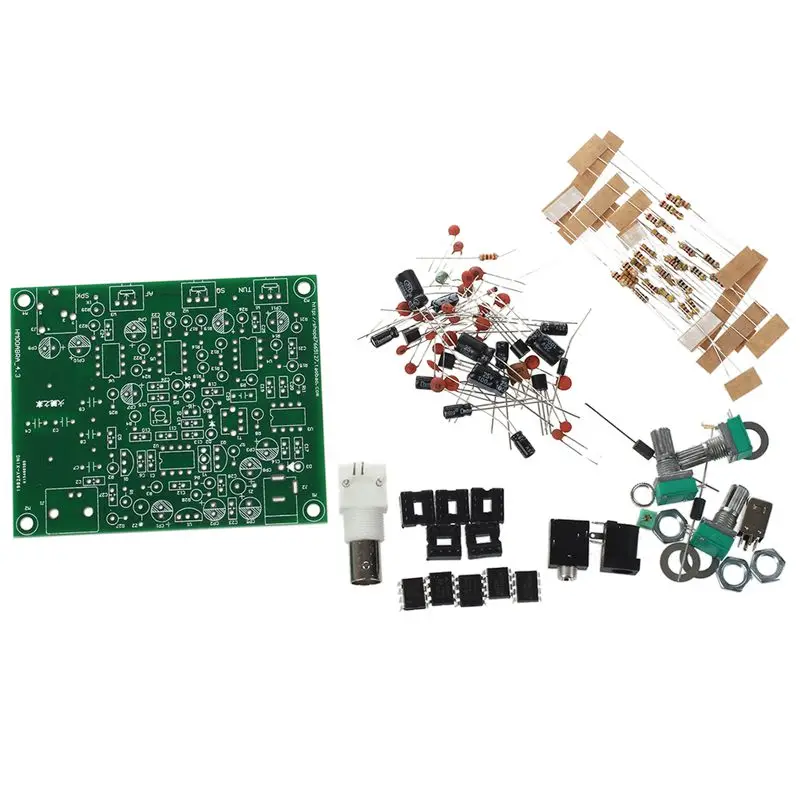

Посылка в комплект входит:
1 x DIY комплекты Airband радиоприемник авиационный приемник
Руководство пользователя-1 шт.;
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
